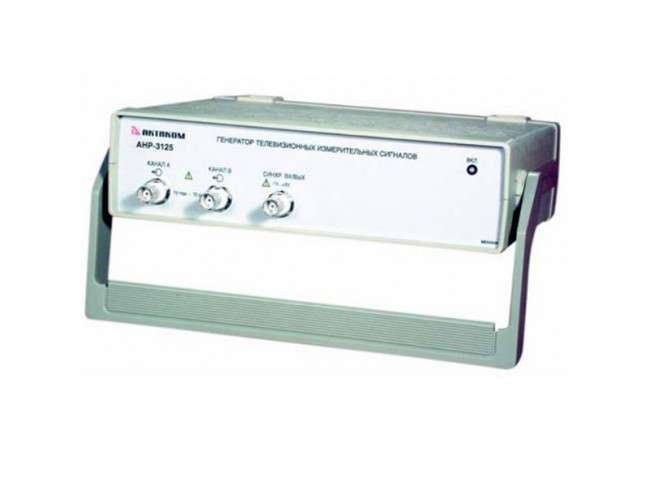

Генератор телевизионных измерительных сигналов АНР-3125

Под заказ
Производитель: АКТАКОМ
Гарантия: 25 мес.
Цена по запросу

- Качественный контроль телевизионного тракта!

- Генерация измерительных телевизионных сигналов по ГОСТ 18471-83



Генератор телевизионных сигналов предназначен для измерения основных качественных показателей телевизионных трактов линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных, тропосферных и космических линий связи чёрно-белого и цветного телевидения по периодическим испытательным сигналам в соответствии с ГОСТ 18471-83.



Генератор телевизионных сигналов формирует периодические сигналы, предусмотренные ГОСТ 18471-83, а также любые измерительные сигналы, состоящие из стандартных элементов измерительных сигналов по ГОСТ 18471-83 размером до 25 строк. Задание формы и параметров сигналов производится пользователем с помощью компьютера. Дополнительно прибор также вырабатывает выходной сигнал для синхронизации запуска других приборов. Прибор предназначен для работы с компьютером по интерфейсу USB 1.1.



Генератор телевизионных сигналов обеспечивает:

- выдачу на первом аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM, периодических сигналов по ГОСТ 18471-83, а также любых измерительных сигналов, состоящих из стандартных элементов измерительного сигнала, предусмотренных ГОСТ 18471-83, размером до 25 строк;

- выдачу на втором аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM;

- выдачу на цифровом выходе сигналов синхронизации прямоугольной формы с амплитудой, соответствующей уровню ТТЛ на нагрузке 1 кОм, длительностью не менее 25 нс;

- возможность плавной регулировки амплитуды видеосигнала (уровень белого), синхронизирующих импульсов строк и уровень чёрного;

- исключение синхронизирующих и гасящих импульсов строк из сигнала;

- синхронизацию с внешними устройствами;

- запись и чтение данных в файлы и из файлов как в универсальном текстовом формате, так и в графическом виде;

- обработку полученных данных с помощью внешних редакторов;

- распечатку полученных данных на принтере;

- выбор и настройку пользовательского интерфейса;

- возможность сохранения и считывания настроек прибора.



Технические характеристики:

- Количество аналоговых выходов: 2

- Количество цифровых выходов: 1

- Максимальное количество строк в сигнале: 25

- Номинальная амплитуда сигнала (на нагрузке 75 Ом): –0,3 В...+0,7 В

- Пределы регулирования амплитуды видео сигнала: 0,25 В...1,5 В

- Пределы регулирования амплитуды «уровня чёрного»: 0 В...1,5 В

- Пределы регулирования амплитуды синхросигналов: 0 В...–0,5 В



Общие принципы работы генератора телевизионных сигналов:

Прибор выполнен на базе 12-битового цифро-аналогового преобразователя (ЦАП). Для каждого сигнала программа формирует буфер данных, который по команде пользователя пересылается в память прибора.

Измерительный сигнал представляет из себя набор строк. Длительность каждой строки стандартная и составляет 64 мкс. Строка содержит строчные синхронизирующий и гасящий импульсы. Во внутреннем представлении программы каждая строка представляет собой список стандартных элементов измерительного сигнала. Временные параметры стандартных элементов и строчных синхронизирующих и гасящих импульсов определены в ГОСТ 18471-83.

В программе хранится математическое описание каждого стандартного элемента измерительного сигнала. В качестве параметров в него входят амплитуды синхронизирующего импульса, уровни чёрного и белого. Уровень строчных гасящих импульсов всегда равен 0 В. Пользователю предоставляется возможность задавать значения этих параметров в вольтах, используя регуляторы на панели регулировки амплитуды. Кроме того, можно исключить из сигнала строчные синхронизирующие и гасящие импульсы.

Влияние описанных параметров на «осциллограмму» иллюстрируется следующими рисунками.



Влияние уровня белого на сигнал

------------------ Уровень белого — 0,7 В

------------------ Уровень белого — 0,9 В



Влияние уровня черного на сигнал

------------------ Уровень черного 0 В

------------------ Уровень черного 0,2 В





Влияние уровня синхроимпульсов на сигнал

------------------ Уровень синхроимпульсов –0,3 В

------------------ Уровень синхроимпульсов –0,5 В



Влияние разрешения (запрета) генерации синхроимпульсов на сигнал

------------------ генерация строчных синхронизирующих импульсов разрешена

------------------ генерация строчных синхронизирующих импульсов запрещена



Установленные таким образом амплитуды выдерживаются на нагрузке 1 МОм. Однако в связи с тем, что стандартное входное сопротивление низкочастотного видеовхода телевизора составляет 75 Ом, программа может удерживать заданную амплитуду и на 75-омной нагрузке (амплитуда, установленная на 1 МОм в этом случае возрастает вдвое). Указать сопротивление нагрузки можно с помощью соответствующего флажка на панели регулировки амплитуды.

Установленные амплитуды, тип нагрузки и признак вывода синхронизирующих импульсов являются не свойствами конкретного сигнала, а настройками программы и влияют на генерацию всех сигналов в базе данных одновременно.

Генерация сигналов по обоим аналоговым выходам (каналам) начинается немедленно по команде запуска генерации, поступившей из компьютера. При этом также вырабатывается импульс внутренней синхронизации, который выдается на выход синхронизации прибора. Импульс внутренней синхронизации будет вырабатываться далее при каждом перезапуске, то есть в начале полного периода сигнала. Импульс имеет прямоугольную форму, с амплитудой соответствующей уровню ТТЛ на нагрузке 1 кОм и длительность не менее 25 нс. Началом согнала считается передний фронт строчного синхронизирующего импульса первой строки.

Во время работы генератора на втором аналоговом выходе вырабатываются строчные синхронизирующие импульсы, по временным и амплитудным параметрам соответствующие требованиям ГОСТ. Эти импульсы, как и импульс с выхода синхронизации, могут использоваться для синхронизации внешних устройств.
