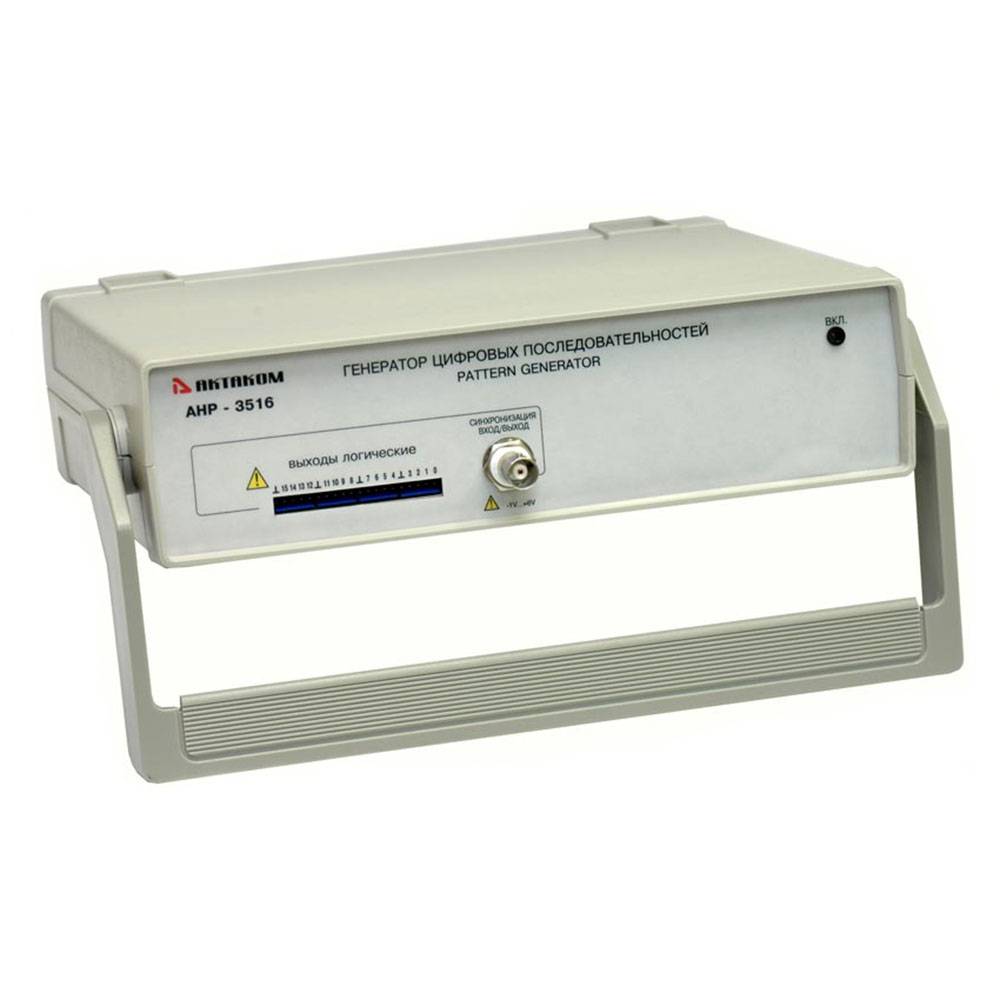

Генератор цифровых последовательностей АНР-3516
16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств
Технические характеристики:
- 16 цифровых каналов
- длина памяти на канал 256 кбит
- частота внутреннего тактирования 2 Гц...100 МГц
- частота внешнего тактирования до 50 МГц
- амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ
- требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ
- внешняя синхронизация
- запуск внешних устройств
- предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В
- регулируемые пороги срабатывания при внешней синхронизации/тактировании
- питание +6 В / ~220 В / 50 Гц, 15 Вт
- интерфейс USB 1.1
- габаритные размеры 260x210x70 мм
- масса не более 1,5 кг
Стандартная версия программного обеспечения AHP-3516-SW обеспечивает следующие функции:
- возможность редактирования цифрограмм графическим и табличным способами
- возможность заполнения цифрограммы аналоговыми формами
- возможность работы с блоками данных
- работа в режиме счетчика
- работа в режиме генератора псевдослучайной последовательности
- работа в пошаговом режиме
- управление синхронизацией и тактированием
- управление выходным напряжением и порогами срабатывания
- управление частотой дискретизации
- сохранение цифрограммы в файл и чтение цифрограммы из файла
- установка цветовой схемы
- печать текущих изображений
- изменение названия любого канала на пользовательское
Стандартная комплектация:
- прибор
- блок питания
- USB кабель для соединения с ПК
- набор соединительных проводов
- краткое руководство по установке и паспорт
- руководство по эксплуатации и программное обеспечение под Windows XP/Vista/7 (компакт-диск)
Дополнительная комплектация:
- модуль АСЕ-1008 (гальваноразвязка) — при заводской сборке
- набор сигнальных миниклипс АСА-2550
- набор сигнальных микроклипс АСА-2652
- микроклипса АСА-2554
- BNC кабель PTL922, PTL923, PTL924
