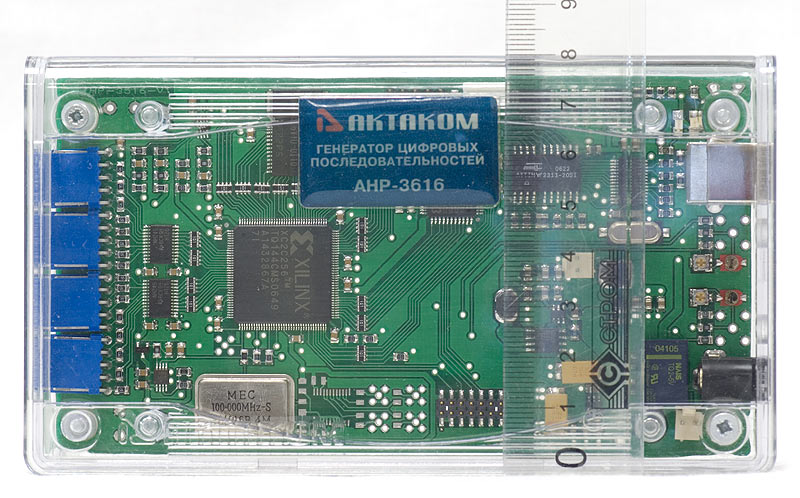

Генератор цифровых последовательностей АНР-3616

Под заказ
Производитель: АКТАКОМ
Гарантия: 25 мес.
Цена по запросу

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств



Технические характеристики:

- 16 цифровых каналов

- длина памяти на канал 256 кбит

- частота внутреннего тактирования 2 Гц...100 МГц

- частота внешнего тактирования до 50 МГц

- амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ

- требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ

- внешняя синхронизация

- запуск внешних устройств

- предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В

- регулируемые пороги срабатывания при внешней синхронизации/тактировании

- питание +6 В / ~220 В / 50 Гц, 15 Вт

- интерфейс USB 1.1

- габаритные размеры 150x85x32 мм

- масса не более 2 кг



Стандартная версия программного обеспечения AHP-3516-SW обеспечивает следующие функции:

- возможность редактирования цифрограмм графическим и табличным способами

- возможность заполнения цифрограммы аналоговыми формами

- возможность работы с блоками данных

- работа в режиме счетчика

- работа в режиме генератора псевдослучайной последовательности

- работа в пошаговом режиме

- управление синхронизацией и тактированием

- управление выходным напряжением и порогами срабатывания

- управление частотой дискретизации

- сохранение цифрограммы в файл и чтение цифрограммы из файла

- установка цветовой схемы

- печать текущих изображений

- изменение названия любого канала на пользовательское



Стандартная комплектация:

- прибор

- краткое руководство по установке и паспорт

- руководство по эксплуатации и программное обеспечение под Windows XP/Vista/7 (компакт-диск)



Дополнительная комплектация:

- модуль АСЕ-1008 (гальваноразвязка) — при заводской сборке

- сетевой адаптер АТН-0523

- набор сигнальных миниклипс АСА-2550

- набор сигнальных микроклипс АСА-2652

- микроклипса АСА-2554

- BNC кабель PTL922, PTL923, PTL924
