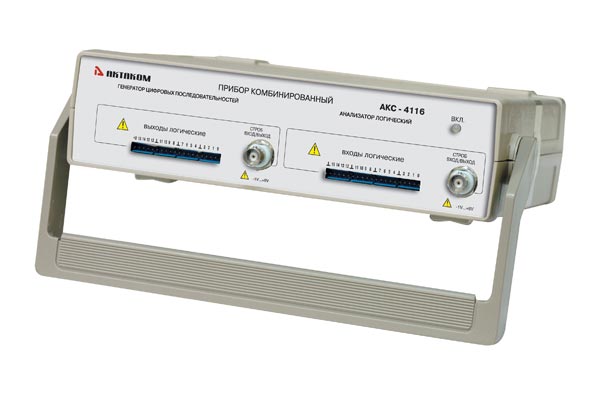

Прибор комбинированный (ЛА+ГП) АКС-4116

Два независимых прибора в одном:

- 16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.

- Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Генератор паттернов предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера

Логический анализатор

- асинхронный/метасинхронный/синхронный сбор данных

- внутреннее/внешнее тактирование

- измерение с помощью курсоров и меток

- навигация по буферу данных

- представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)

- гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем

- отображение 2 групп каналов с текстовым обозначением состояния группы

- поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей

- выбор единиц измерения

- наложение систем масок на каждую выборку массива данных (логический фильтр)

- масштабирование временной шкалы

- запись/чтение данных/изображения в файл

- сохранение настроек

Технические характеристики:

Генератор цифровых последовательностей

- 6 цифровых каналов

- длина памяти на канал 256 кбит

- частота внутреннего тактирования 2 Гц...100 МГц

- частота внешнего тактирования до 50 МГц

- амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ

- нагрузка выходов цифровых каналов: 200 Ом, 20 пФ

- внешняя синхронизация

- запуск внешних устройств

- напряжение на входах внешнего тактирования и синхронизации –1...+6 В

- регулируемые пороги срабатывания при внешней синхронизации/тактировании

- питание +6 В / ~220 В / 50 Гц, 15 Вт

- интерфейс USB 1.1

- габаритные размеры 260x210x70 мм

- масса не более 2 кг

Логический анализатор

- 16 входных каналов

- объем буфера до 2 М выборок на каждый канал

- произвольная регулировка предзаписи и послезаписи

- частота внутреннего тактирования 2,5 кГц…200 МГц

- частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)

- синхронный сбор данных 10 Гц ... 25 МГц

- шаг частот дискретизации 1; 2; 5

- установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)

- условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях

- режимы запуска: безусловный, условный, однократный режим, самописец

Программное обеспечение AKTAKOM Logic Analyzer

НАЗНАЧЕНИЕ:

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра логического анализатора.

Программное обеспечение логического анализатора обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым или непрерывным (режим самописца) способом. Собранные цифрограммы отображаются на графике в виде 16-и битовых кривых и двух групповых диаграмм (состав групп задаётся пользователем), графики могут масштабироваться пользователем произвольно. Также собранные данные могут быть отображены в виде числовой таблицы.

Перед отображением к собранным данным может быть применена логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции.

Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Приложение позволяет записывать данные цифрограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для получения общей статистической информации о собранных данных и операций поиска по шаблонам в приложение встроен модуль анализа.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Программное обеспечение AKTAKOM Pattern Generator

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.

Требования к компьютеру

- USB 1.1

- установленная операционная система Windows XP

- видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет

- для использования звуковых сообщений программы необходимы звуковая плата и колонки

- для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб

Стандартная комплектация:

- AKC-4116 модуль

- блок питания

- USB кабель для соединения с ПК

- набор сигнальных миниклипс

- краткое руководство по установке и паспорт

- руководство по эксплуатации и программное обеспечение под Windows XP, Vista, 7 (компакт-диск)

Дополнительная комплектация:

- модуль АСЕ-1008 (гальваноразвязка) – устанавливается при заводской сборке

- набор сигнальных миниклипс АСА-2550

- набор сигнальных микроклипс АСА-2652

- микроклипса АСА-2554

- BNC кабель PTL922, PTL923, PTL924
