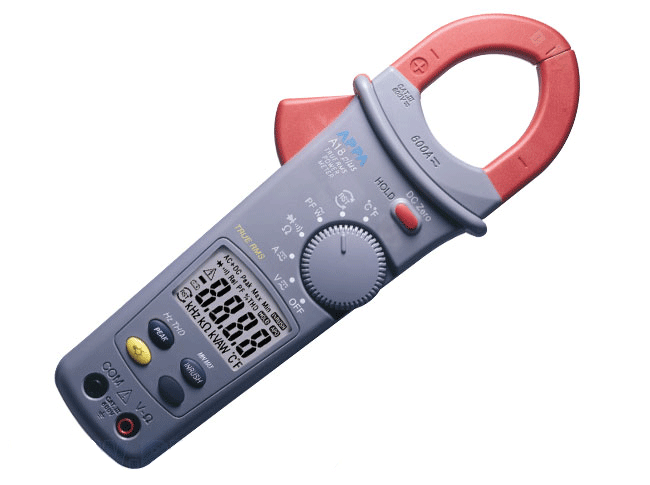

Краткие характеристики APPA A18 plus:
Измерение мощности (до 600 кВт) и коэфф. мощности
- Измерение пост. и перем. (TRMS) тока (до 600А)
-
Измерение пост. и перем. (TRMS) напряжения (до 600В)
-
Определение порядка чередования фаз, измерение частоты, сопротивления
-
Регистрация бросков пускового тока, гармонических искажений (THD) и температуры
-
Режим удержания и D-измерения
-
Регистрация пиковых, макс/мин значений тока и напр.
-
Измерение переменного сигнала со смещением (AC+DC)
-
Большой ЖК-дисплей с подсветкой
-
Повышенная безопасность, современный дизайн, противоударное исполнение
-
Автовыбор режима измерений, автовыключение
Технические характеристики APPA A18 plus:
ХАРАКТЕРИСТИКИ
|
ПАРАМЕТРЫ
|
ЗНАЧЕНИЯ
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР)
|
|
переменное (TRMS)
|
постоянное
|
Диапазон измерений
|
0,01 … 60 … 600… 1000 В
|
0,01 … 60 … 600 … 1000 В
|
Разрешение
|
0,01 В
|
0,01 В
|
Погрешность измерения
|
± (1,0 % + 5 ед. счёта)
|
± (0,7 % + 5 ед. счёта)
|
Полоса частот
|
45Гц … 500Гц
|
-
|
ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР)
|
|
переменный ток (TRMS)
|
постоянный ток
|
Диапазон измерений
|
0,1 … 600 А
|
0,1 … 600 А
|
Разрешение
|
0,1 А
|
0,1 А
|
Погрешность измерения
|
± (1,5 % + 5 ед. счёта) 45 Гц…65 Гц
|
± (1,5 % + 5 ед. счёта)
|
± (2,5 % + 5 ед. счёта) 66 Гц…400 Гц
|
ИЗМЕРЕНИЕ БРОСКОВ ТОКА
|
Диапазон измерений(50 / 60Гц)
|
10 … 59,9 А
|
60 … 600 А
|
Погрешность измерения
|
± (2,5 % + 2А)
|
± (2,5 % + 5 ед. счёта)
|
Период интегрирования
|
100 мс
|
АКТИВНАЯ МОЩНОСТЬ (W)
|
Диапазон измерений
|
0,001 … 4 … 40 … 400 … 600 кВт
|
Разрешение
|
0,001 кВт
|
Погрешность измерения
|
Суммарная погрешность по току и напряжению
|
КОЭФФ. МОЩНОСТИ (PF)
|
Диапазон измерений
|
- 1,00 … 1,00 («+» емкостнаянагрузка, «–» индуктивная)
|
Разрешение
|
0,01
|
Погрешность измерения
|
± 3
|
СУММАРНЫЙ КОЭФФИЦИЕНТ ИСКАЖЕНИЙ (THD)
|
Диапазон измерений
|
0,1 % … 100 %
|
Разрешение
|
0,1
|
Погрешность измерения
|
± (3,0 % + 10 ед. счёта)
|
Чувствительность
|
10 В / 10 Аскз
|
Полоса частот
|
45 Гц … 65 Гц
|
ЧАСТОТА
|
Основная гармоника
|
20 Гц … 4 кГц
|
Разрешение
|
0,1 Гц
|
Погрешность измерения
|
± (0,1 % + 5 ед. счёта)
|
Чувствительность
|
5 В / 5 Аскз
|
СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ
|
Пределы измерений
|
1…20 Ом / 600 Ом
|
Разрешение
|
1 Ом
|
Погрешность измерения
|
± (1,0 % + 5 ед. счёта)
|
Прозвонка (f сигн. 2 кГц)
|
до 30 Ом
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА
|
Пределы измерений
|
0,4…0,8 В
|
Погрешность измерения
|
± (1,5 % + 5 ед. счёта)
|
Тестовое напряжение ХХ
|
3 В
|
ТЕМПЕРАТУРА
|
Пределы измерений
|
-50 … 400 … 1000 °С
|
Разрешение
|
0,1 °С
|
Погрешность измерения
|
± (1,0 % + 3 °С)
|
ОБЩИЕ ДАННЫЕ
|
Тип преобразователя
|
Датчик Холла
|
Макс. индицируемое число
|
5400
|
Скорость измерения
|
3 изм./с
|
Макс. диаметр провода
|
35 мм
|
Источник питания
|
9 В x1 (тип «Крона»)
|
Срок службы источника питания
|
50 ч
|
Автовыключение
|
10 мин
|
Условия эксплуатации
|
0 °С … 50 °С, отн. влажность не более 80 %
|
Габаритные размеры
|
78x235x51 мм
|
Масса
|
380 г
|
Комплект поставки APPA A18 plus
Наименование
|
Количество
|
Измерительные провода
|
2
|
Источник питания (установлен)
|
1
|
Транспортная сумка
|
1
|
Руководство по эксплуатации
|
1
|
