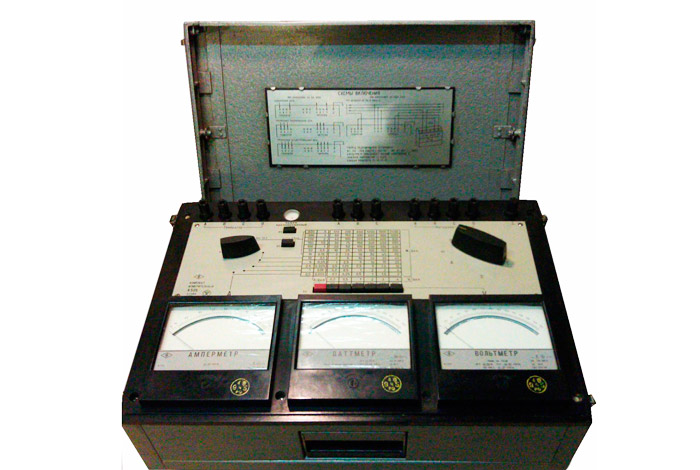

К541 Комплект измерительный

Гарантия
12 мес.
  • Описание

Комплект измерительный К541 переносной предназначен для измерений силы электрического тока, напряжения, активной и реактивной мощности в трехфазных трехпроводных цепях при равномерной и неравномерной нагрузках фаз, а также для измерений силы электрического тока, напряжения и активной мощности в однофазных цепях переменного тока.



Техническая характеристика:

- Класс точности приборов комплекта 0,5.

- Конечные значения диапазонов измерений амперметра комплекта: 1; 2,5; 5; 10; 25 и 100 A.

- Конечные значения диапазонов измерений вольтметра комплекта: 30; 75; 150; 300; 450 и 600 V.

- Конечные значения диапазонов измерений мощности, номинальные токи, номинальные напряжения (нормальная область напряжений) ваттварметра комплекта при измерениях в трехфазных трехпроводных цепях и в однофазных цепях (параллельное включение токовых цепей комплекта) указаны в таблице 1.

Таблица 1

Номинальный ток, А Конечное значение диапазона измерений мощности, kW (K var) , комплекта для номинальных напряжений или нормальной области напряжений, V
30 75 100-125 250 375 600

1

2,5

5

10

25

100

0,050

0,125

0,250

0,500

1,250

5,000

0,12

0,30

0,60

1,20

3,00

12,00

0,2

0,5

1,0

2,0

5,0

20,0

0,4

1,0

2,0

4,0

10,0

40,0

0,6

1,5

3,0

6,0

15,0

60,0

1,0

2,5

5,0

10.0

25,0

100,0

- Конечные значения диапазонов измерений мощности, номинальные токи, номинальные напряжения (нормальная область напряжений) ваттварметра комплекта при измерениях в однофазных цепях (последовательное включение токовых цепей комплекта) указаны в таблице 2.

Таблица 2

Номинальный ток, А Конечное значение диапазона измерений мощности, kW (K var) , комплекта для номинальных напряжений или нормальной области напряжений, V
30 75 100-125 250 375 600

1

2,5

5

10

25

100

0,0250

0,0625

0,1250

0,2500

0,6250

2,5000

0,06

0,15

0,30

0,60

1,50

6,00

0,10

0,25

0,50

1,00

2,50

10,00

0,2

0,5

1,0

2,0

5,0

20,0

0,30

0,75

1,50

3,00

7,50

30,00

0,50

1,25

2,50

5.00

12,50

50,00

- Номинальный коэффициент активной и реактивной мощности ваттварметра комплекта равен 1.

- Нормальная область частот комплекта от 45 до 65 Hz.

- Габаритные размеры комплекта не более 505 х 330 х 190 mm.

- Масса комплекта не превышает 16 kg.
