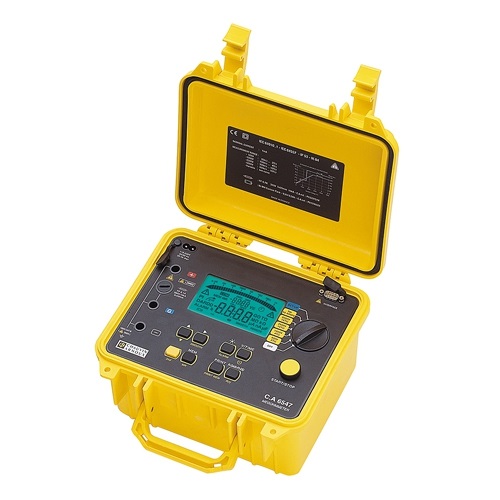

C.A 6547 - мегаомметр
Назначение мегаомметра C.A 6547:
Мегаомметр C.A 6547 благодаря своему прочному корпусу, пригоден для работ в полевых условиях и на производстве и обеспечит высококачественный и точный контроль изоляции.
Прибор имеет встроенный микропроцессор и позволяет измерять сопротивление изоляции до 10 ТОм при постоянном и переменном тестовом напряжении до 5 кВ, измерять емкость до 50 мкФ и остаточный ток до 3 мА.
Мегаомметр С.А 6547 поставляется вместе с сумкой, в которой находятся принадлежности, призванные сделать работу профессионала максимально эффективной. Зажимы и штеккеры надежно изолированы. Длина измерительных проводов 3 м (можно дополнительно заказать провода длиной 8 и 15 м). Имеется измерительный 3-х метровый защитный электрод для устранения влияния токов утечки.
Прибор имеет встроенную память и порт связи RS-232 для передачи данных из памяти в компьютер или в программу MEGOHMVIEW.
Особенности мегаомметра C.A 6547:
-
Большой ЖК-дисплей с подсветкой, цифровое и аналоговое отображение;
Диапазон измерений 30 кОм … 10 ТОм;
Построение графика R(t);
Контроль измерений во времени;
Исключение тестовых напряжений;
Наличие встроенной памяти;
Возможность подключения компактного принтера;
Функция сглаживания;
Установка предупредительного сигнала;
4 предустановленных тестовых напряжения: 500, 1000, 2500 и 5000 В;
Установка тестового напряжения в диапазоне 40 … 5100 В с шагом 10 или 100 В;
Анализ качества изоляции: автоматическое вычисление параметров DAR (Коэффициент диэлектрического поглощения), PI (Индекс поляризации ) и DD (Коэффициент диэлектрического разряда) и отображение графика R(t).
Дополнительные функции мегаомметра C.A 6547:
-
Цифровая фильтрация при измерении сопротивления изоляции;
Автоматическое измерение напряжения во всех режимах;
Автоматическая регистрация внешнего напряжения;
Программирование порога для каждой величины и сигнал при выходе за пределы;
Управление продолжительностью измерения;
Защита плавкими предохранителями и регистрация их неисправности;
Автоматический разряд остаточного напряжения;
Интерфейс RS 232;
Управление компьютером;
Индикация разряда и автоматическое выключение батарей;
Графический дисплей.
Технические характеристики мегаомметра C.A 6547:
| Параметр | Значение |
| Сопротивление изоляции | |
| Испытательный сигнал постоянного тока | 500; 1000; 2500; 5000 В |
| Диапазон измерения |
7 диапазонов авто 40 ГОм...10 ТОм |
| Основная погрешность |
Ниже 400 ГОм ±5% +3 ед Выше 400 ГОм ±15% +10 ед |
| Дополнительно от тепмературы | 1% +1 ед |
| Сила тока утечки | |
| Диапазон измерения |
0,25-10 нА 10-100 нА 100 нА-1 мА 1-3 мА |
| Основная погрешность |
±15 % +10 ед ±15 % 5 % 10 % |
| Дополнительно от тепмературы | 0,3% +1 ед |
| Напряжение постоянного/перемнного тока | |
| Диапазон измерения | 4 диапазона авто 1-5100 В |
| Основная погрешность |
±1 % +5 ед Ниже 100 В ±1 % +1 ед Выше 100 В |
| Дополнительно от тепмературы | 0,3% +1 ед |
| Емкость | |
| Диапазон измерения | 5 нФ...5 мкФ |
| Основная погрешность | ±10 % +1 ед |
| Дополнительно от тепмературы | 0,3% +1 ед |
| Общие характеристики | |
| Рабочие условия | -10 °C...+55 °C, влажность ≤80% при 40 °C |
| Питание | аккумулятор с встроенным зарядным устройством 85...265 В |
| Исполнение | Ударопрочный изолированный корпус |
| Габариты | 270 х 250 х 180 мм |
| Масса | 4,3 кг |
Комплект поставки C.A 6547
| № | Наименование | Количество |
| 1. | Мегаомметр С.А 6547 | 1 |
| 2. | Сумка | 1 |
| 3. | Измерительный провод длиной 3 м с высоковольтным штекером и зажимом | 1 |
| 4. | Измерительный экранированный провод длиной 3 м с усиленной изоляцией, с высоковольтным штекером с захватом | 1 |
| 5. | Сетевой провод питания длиной 2 м | 1 |
| 6. | Провод длиной 0.35 м с захватом | 1 |
| 7. | Руководство пользователя на русском языке | 1 |
Дополнительная комплектация C.A 6547:
(Поставляется по отдельному заказу)
| № | Наименование | Количество |
| 1. | Комплект из трёх высоковольтных проводов длиной 15 м с зажимами "крокодил" | 1 |
| 2. | Комплект из трёх высоковольтных проводов длиной 8 м с зажимами "крокодил" | 1 |
| 3. | Принтер с последовательным портом | 1 |
| 4. | Программа MEGOHMVIEW | 1 |
