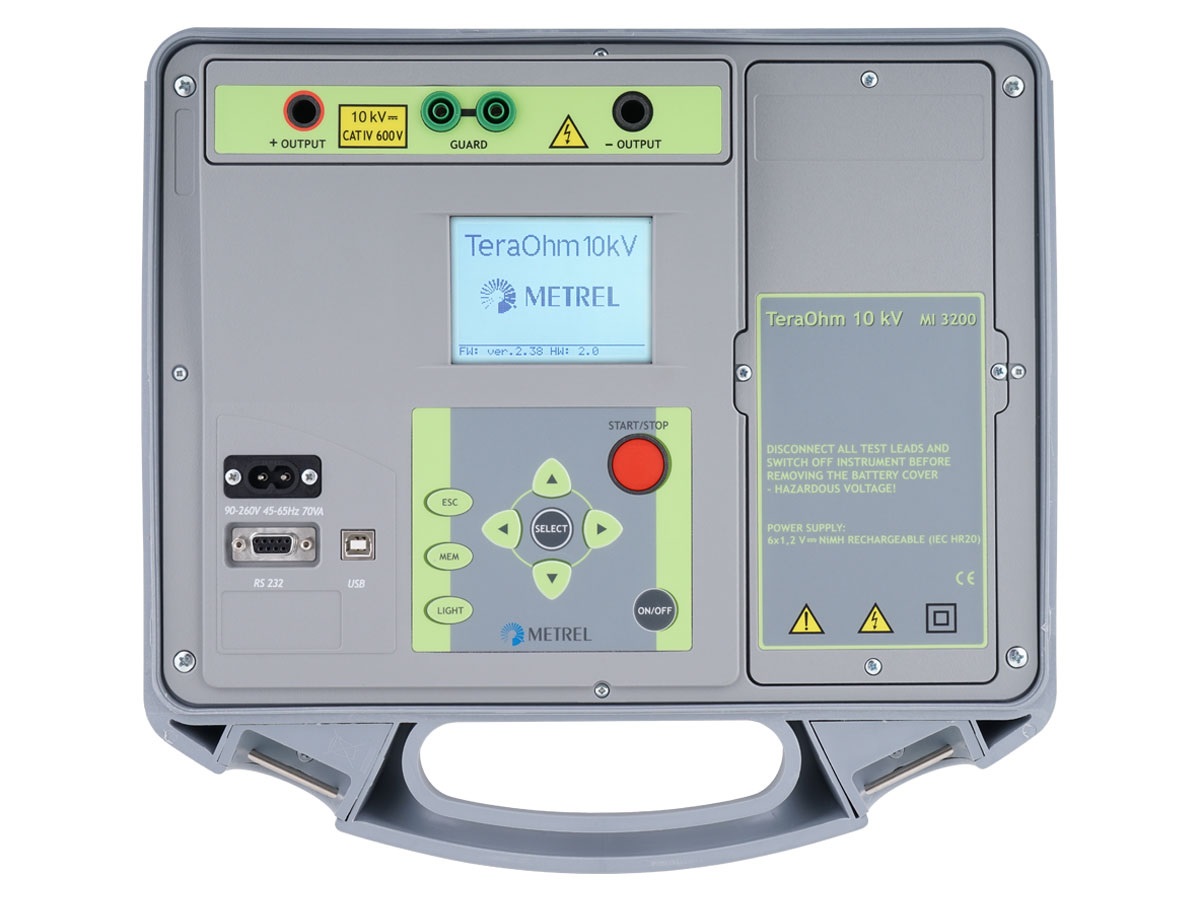

MI 3200 TeraOhm 10 kV - измеритель сопротивления изоляции напряжением до 10000 В

MI 3200 TeraOhm 10 kV - измеритель сопротивления изоляции напряжением до 10000 В

1 120 328 тг.
Поверка
включена в стоимость
Гарантия
36 мес.
Производитель
Metrel
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение измерителя сопротивления изоляции напряжением до 10000 В MI 3200:

Metrel MI 3200 - прибор, предназначенный для осуществления контроля состояния изоляционных материалов. Наличие различных режимов испытаний (высоковольтные испытания, измерение сопротивления изоляции, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика и другое) позволяет получить достоверную и полную информацию о состоянии изоляции. Встроенная память, связь с ПК, удобный для переноски корпус, выполненный в виде чемодана, высококачественные принадлежности обеспечивают комфорт и безопасность при работе с измерителем сопротивления изоляции напряжением Metrel MI 3200.

Функции измерителя сопротивления изоляции напряжением до 10000 В MI 3200:

    Измерение сопротивления изоляции до 10 ТОм напряжением до 10 кВ постоянного тока, построение графика R(t);
    Измерение емкости испытываемого объекта;
    Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
    Измерение выдерживаемого напряжения / тока пробоя;
    Расчет индекса поляризации PI;
    Расчет коэффициента диэлектрического поглощения DAR;
    Расчет коэффициента диэлектрического разряда DD;
    Измерение напряжения и частоты переменного и постоянного тока до 600 В.

Отличительные особенности измерителя сопротивления изоляции напряжением до 10000 В MI 3200:

    Возможность задания измерительного напряжения в диапазоне от 500 В до 10 кВ с шагом 25 В;
    Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
    Широкий диапазон измерения сопротивления – до 10 ТОм;
    Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
    Построение графика R(t);
    Автоматическая калибровка после включения;
    Встроенный таймер позволяет задавать время измерения от 1 с до 30 мин;
    Автоматический разряд испытываемого объекта после завершения измерений;
    Высокая устойчивость к электромагнитным помехам;
    Наличие защитного проводника GUARD для отведения поверхностных токов утечки;
    Экранированные измерительные кабели;
    Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
    Встроенная память рассчитана на 1000 измерений, сопровождающихся датой и временем проведения измерений;
    Подключение к ПК посредством USB и RS-232;
    Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
    Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство;
    Размеры: 360 x 160 x 330 мм;
    Масса (без аксессуаров): 5,5 кг.

Технические характеристики измерителя сопротивления изоляции напряжением до 10000 В MI 3200:

Функция Диапазон измерений Разрешение Погрешность измерений
Сопротивление изоляции 0 … 999 кОм
1,00 … 9,99 МОм
10,0 … 99,9 МОм
100 … 999 МОм
1,00 … 9,99 ГОм
10,0 … 99,9 ГОм
100 … 999 ГОм
1,00 … 10,00 ТОм
1 кОм
10 кОм
100 кОм
1 МОм
10 МОм
100 МОм
1 ГОм
10 ГОм
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(15 % от измер. + 3 емр)
Измерительное напряжение 0 … 9999 В
≥ 10 кВ
1 В
0,1 кВ
±(3 % от измер. + 3 В)
±3 % от измер.
Ток утечки 0,00 … 9,99 нА
10,0 … 99,9 нА
100 … 999 нА
1,00 … 9,99 мкА
10,0 … 99,9 мкА
100 … 999 мкА
1,00 … 5,50 мА
0,01 нА
0,1 нА
1 нА
10 нА
100 нА
1 мкА
10 мкА
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
Отключающий ток утечки 0,000 … 0,009 мA
0,01 … 5,50 мА
1 мкA
10 мкА
±(3 % от измер. + 3 емр)
±3 % от измер.
DAR - коэффициент диэлектрического поглощения 0,01 … 9,99
10,0 … 100,0
0,01
0,1
±(5 % от измер. + 2 емр)
±5 % от измер.
PI - индекс поляризации 0,01 … 9,99
10,0 … 100,0
0,01
0,1
±(5 % от измер. + 2 емр)
±5 % от измер.
DD - коэффициент диэлектрического разряда 0,01 … 9,99
10,0 … 100,0
0,01
0,1
±(5 % от измер. + 2 емр)
±5 % от измер.
Измерительное напряжение 0 … 9999 В
≥ 10 кВ
1 В
0,1 кВ
±(3 % от измер. + 3 В)
±3 % от измер.
Напряжение пост./перем. тока 0 … 600 В 1 В ±(3% от измер. + 4 В)
Частота 0 и 45…65 Гц 0,1 Гц ±0,2 Гц
Емкость 0,0 … 99,9 нФ
100 … 999 нФ
1,00 … 50,00 мкФ
0,1 нФ
1 нФ
10 нФ
±(5 % от измер. + 2 емр)
±(5 % от измер. + 2 емр)
±(5 % от измер. + 2 емр)
Питание 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20)
Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения 600 В CAT IV
Класс защиты Двойная изоляция

Комплект поставки MI 3200

Наименование Количество
1. Измеритель сопротивления изоляции напряжением до 10000 В MI 3200 1
2. 10 кВ экранированный измерительный кабель с наконечником, длина 2 м 1
3. 10 кВ экранированный измерительный кабель, красный, длина 2 м 1
4. 10 кВ экранированный измерительный кабель, черный, длнна 2 м 1
5. 10 кВ зажим типа «крокодил», красный 1
6. 10 кВ зажим типа «крокодил», черный 1
7. Защитный кабель GUARD с зажимом «крокодил», зеленый, длина 2 м 1
8. Сетевой кабель 1
9. Аккумуляторные батареи 1,2 В NiMH 6
10. Книга "Guide to modern insulation testing" на CD 1
11. Руководство по эксплуатации 1
12. Свидетельство о калибровке 1


Дополнительная комплектация MI 3200


 1 A1169, зарядное устройство для батарей типоразмеров АА, С, D и 9 В батарей
 2  A1275, ПО TeraLink Pro с интерфейсным кабелем RS-232 и USB
 3  S2029, 10 кВ экранированные измерительные провода, 8 м, 2 шт.
 4  S2030, 10 кВ экранированные измерительные провода, 15 м, 2 шт.
 5  5 130 руб. Добавить к заказу S2036, 10 кВ экранированные зажимы типа
