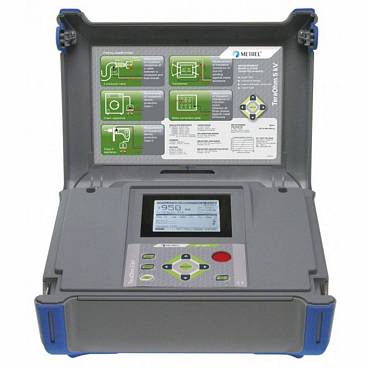

MI 3201 TeraOhm 5 kV Plus - многофункциональный измеритель параметров изоляции
Под заказ
Производитель:
Metrel
Гарантия:
36 мес.
Межповерочный интервал:
12 мес.
Цена по запросу
Назначение измерителя MI 3201:
Измеритель Metrel MI 3201 предназначен для проведения испытаний изоляции высоким напряжением до 5 кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать Metrel MI 3201 при проведении различных испытаний.
Функции измерителя MI 3201:
-
Измерение сопротивления изоляции до 10 ТОм напряжением постоянного тока до 5 кВ, построение графика R(t);
Измерение емкости испытываемого объекта;
Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
Измерение выдерживаемого напряжения / тока пробоя;
Расчет индекса поляризации PI;
Расчет коэффициента диэлектрического поглощения DAR;
Расчет коэффициента диэлектрического разряда DD;
Измерение напряжения и частоты переменного и постоянного тока до 600 В.
Отличительные особенности измерителя MI 3201:
-
Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В;
Диапазон измерения сопротивления изоляции – до 10 ТОм;
Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
Построение графика R(t);
Автоматическая калибровка после включения;
Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин;
Автоматический разряд испытываемого объекта после завершения измерений;
Высокая устойчивость к электромагнитным помехам;
Наличие защитного проводника GUARD для отведения поверхностных токов утечки;
Экранированные измерительные кабели;
Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений;
Подключение к ПК посредством USB и RS-232;
Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство;
Размеры: 310 x 130 x 250 мм;
Масса (без аксессуаров): 3 кг.
Технические характеристики измерителя MI 3201:
| Функция | Диапазон измерений | Разрешение | Погрешность измерений |
| Сопротивление изоляции |
0 … 999 кОм 1,00 … 9,99 МОм 10,0 … 99,9 МОм 100 … 999 МОм 1,00 … 9,99 ГОм 10,0 … 99,9 ГОм 100 … 999 ГОм 1,00 … 10,00 ТОм |
1 кОм 10 кОм 100 кОм 1 МОм 10 МОм 100 МОм 1 ГОм 10 ГОм |
±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(5 % от измер. + 3 емр) ±(15 % от измер. + 3 емр) |
| Измерительное напряжение | 0 ... 5500 В | 1 В | ±(3 % от измер. + 3 В) |
| Ток утечки |
0,00 … 9,99 нА 10,0 … 99,9 нА 100 … 999 нА 1,00 … 9,99 мкА 10,0 … 99,9 мкА 100 … 999 мкА 1,00 … 5,50 мА |
0,01 нА 0,1 нА 1 нА 10 нА 100 нА 1 мкА 10 мкА |
±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) ±(5 % от измер. + 0,05 нА) |
| Отключающий ток утечки |
0,000 … 0,009 мA 0,01 … 5,50 мА |
1 мкA 10 мкА |
±(3 % от измер. + 3 емр) ±3 % от измер. |
| DAR - коэффициент диэлектрического поглощения |
0,01 … 9,99 10,0 … 100,0 |
0,01 0,1 |
±(5 % от измер. + 2 емр) ±5 % от измер. |
| PI - индекс поляризации |
0,01 … 9,99 10,0 … 100,0 |
0,01 0,1 |
±(5 % от измер. + 2 емр) ±5 % от измер. |
| DD - коэффициент диэлектрического разряда |
0,01 … 9,99 10,0 … 100,0 |
0,01 0,1 |
±(5 % от измер. + 2 емр) ±5 % от измер. |
| Измерительное напряжение | 0 … 5500 В | 1 В | ±(3 % от измер. + 3 В) |
| Напряжение пост./перем. тока | 0 … 600 В | 1 В | ±(3% от измер. + 4 В) |
| Частота | 0 и 45…65 Гц | 0,1 Гц | ±0,2 Гц |
| Емкость |
0,0…99,9 нФ 100 … 999 нФ 1,00 … 50,00 мкФ |
0,1 нФ 1 нФ 10 нФ |
±(5 % от измер. + 4 емр) ±(5 % от измер. + 4 емр) ±(5 % от измер. + 4 емр) |
| Питание | 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20) | ||
| Дисплей | Матричный ЖК дисплей (160 x 116) с подсветкой | ||
| Категория перенапряжения | 600 В CAT IV | ||
| Класс защиты | Двойная изоляция | ||
| Подключение к ПК | RS-232 и USB | ||

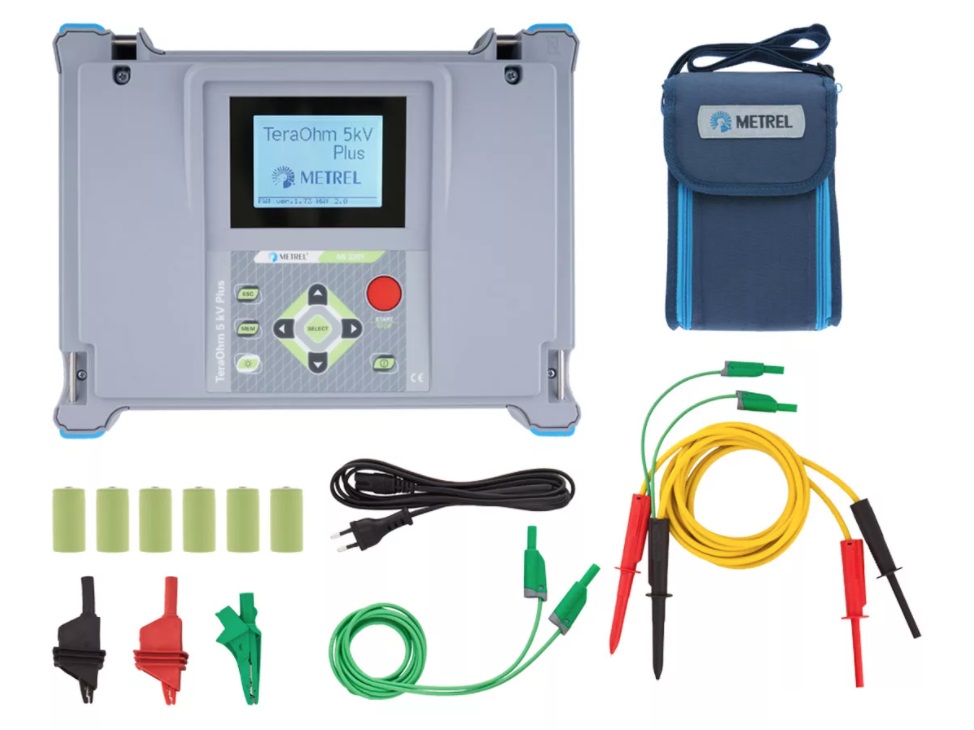

Комплект поставки MI 3201
| № | Наименование | Количество |
| 1. | Многофункциональный измеритель параметров изоляции MI 3201 | 1 |
| 2. | Сумка для аксессуаров | 1 |
| 3. | Сетевой кабель | 1 |
| 4. | 10 кВ экранированный измерительный кабель, красный, длина 2 м | 1 |
| 5. | 10 кВ экранированный измерительный кабель, черный, длина 2 м | 1 |
| 6. | 10 кВ зажим типа «крокодил», красный | 1 |
| 7. | 10 кВ зажим типа «крокодил», черный | 1 |
| 8. | Защитный кабель GUARD с зажимом «крокодил», зеленый, длина 2 м | 1 |
| 9. | Аккумуляторные батареи 1,2 В NiMH | 6 |
| 10. | Книга "Guide to modern insulation testing" на CD | 1 |
| 11. | Руководство по эксплуатации | 1 |
| 12. | Свидетельство о калибровке | 1 |
Дополнительная комплектация MI 3201
| 1 | A1169, зарядное устройство для батарей типоразмеров АА, С, D и 9 В батарей |
| 2 | A1275, ПО TeraLink Pro с интерфейсным кабелем RS-232 и USB |
| 3 | S2029, 10 кВ экранированные измерительные провода, 8 м, 2 шт. |
| 4 | S2030, 10 кВ экранированные измерительные провода, 15 м, 2 шт. |
| 5 | S2036, 10 кВ экранированные зажимы типа |
- Скачать: Руководство по экплуатации
