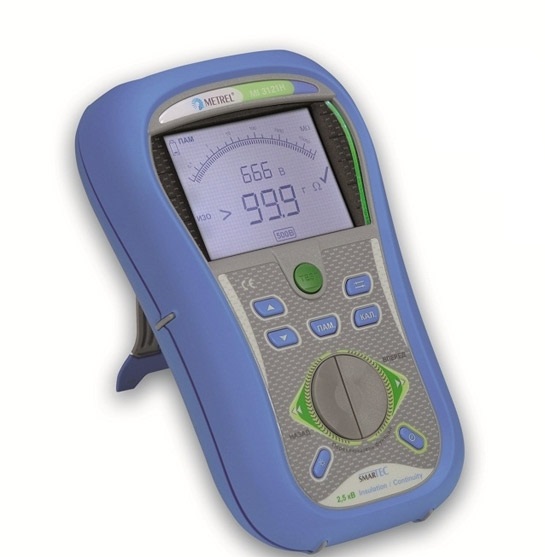

MI3121H 2,5кВ Insulation/Continuity - измеритель сопротивления изоляции и целостности электрических цепей

MI3121H 2,5кВ Insulation/Continuity - измеритель сопротивления изоляции и целостности электрических цепей

238 343 тг.
Поверка
включена в стоимость
Гарантия
36 мес.
Производитель
Metrel
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение измерителя сопротивления изоляции и целостности электрических цепей MI 3121H:

MI 3121H SMARTEC 2,5 кВ Insulation/Continuity – компактный переносной прибор, который позволит провести полную диагностику изоляции, так как способен не только измерять сопротивление диэлектрических материалов, но и выявлять негативные процессы, протекающие в них вследствие воздействия влаги и других факторов. Измеритель MI 3121H генерирует испытательное напряжение до 2,5 кВ, что особенно важно для испытания изоляции кабельных линий, трансформаторов тока и напряжения, электродвигателей. Кроме того, MI3121H имеет два различных режима для измерения сопротивления проводников.

Функции измерителя сопротивления изоляции и целостности электрических цепей MI3121H:

    Измерение сопротивления изоляции в диапазоне до 100 ГОм;
    Вычисление коэффициентов абсорбции и поляризации;
    Проверка целостности защитного проводника при испытательном токе 200 мА;
    Проверка целостности защитного проводника при испытательном токе 7 мА в режиме непрерывного измерения;
    Измерение напряжения и частоты.

Отличительные особенности измерителя сопротивления изоляции и целостности электрических цепей MI 3121H:

    Прибор имеет режим непрерывного измерения сопротивления изоляции в ходе, которого вычисляются коэффициенты абсорбции и поляризации, позволяющие оценить степень увлажненности изоляции и выявить процессы старения;
    Возможность работы при отрицательных температурах (до - 20 °С) и высокой относительной влажности (до 90%);
    Оценка результатов (соответствует / не соответствует) с помощью светодиодных индикаторов (зеленый / красный), расположенных по краям большого экрана;
    Встроенная память на 1500 измерений имеет 2-х уровневую структуру для удобной организации результатов измерений;
    Подключение к ПК посредством RS-232- или USB-портов;
    Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений;
    Автоматический разряд испытываемой установки после завершения измерений;
    Встроенное зарядное устройство;
    Магнит для фиксации прибора рядом с испытываемым объектом;
    Размеры: 140 x 230 x 80 мм;
    Масса (без батарей): 0,85 кг.

Технические характеристики измерителя сопротивления изоляции и целостности электрических цепей MI 3121H:

Функции Диапазон измерений Разрешение Погрешность измерений
Сопротивление изоляции U: 100 В, 250 В пост. тока
R: 0,00 ... 19,99 МОм 0,01 MОм ±(5 % от измер. + 3 емр)
20,0 … 199,9 МОм 0,1 MОм ±(10 % от измер.)
200… 999 МОм 1 MОм ±(20 % от измер.)
U: 500 В, 1000 В, 2500 В пост. тока
R: 0,00 ... 19,99 МОм 0,01 MОм ±(5 % от измер. + 3 емр)
20,0 … 199,9 МОм 0,1 MОм ±(5 % от измер.)
200 … 999 МОм 1 MОм ±(5 % от измер.)
1,00 … 4,99 ГОм 10 МОм ±(10 % от измер.)
5,00 … 19,99 ГОм 10 МОм ±(20 % от измер.)
20,0 … 99,9 ГОм 100 МОм ±(20 % от измер.)
Испытательное напряжение 0…1999 В 1 В ±(3 % от измер. + 3 емр)
2,00…3,00 кВ 10 В ±(3 % от измер.)
Коэффициент абсорбции DAR 0,01…9,99 0,01 ±(5 % от измер. + 2 емр)
10,0…100,0 0,1 ±(5 % от измер)
Коэффициент поляризации PI 0,01…9,99 0,01 ±(5 % от измер. + 2 емр)
10,0…100,0 0,1 ±(5 % от измер)
Непрерывность защитного проводника при токе 200 мA (R200мА) 0,00…19,99 Ом 0,01 Ом ±(3 % от измер. + 3 емр)
20,0 … 199,9 Ом 0,1 Ом ±(5 % от измер.)
200 ... 1999 Ом 1 Ом ±(10 % от измер.)
Непрерывность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение) 0,0…19,9 Ом 0,1 Ом ±(5 % от измер. + 3 емр)
20 … 1999 Ом 1 Ом ±(10 % от измер.)
Напряжение 0.00 … 9,99 В 0,01 В ±(3 % от измер. + 3 емр)
10,0...99,9 В 0,1 В ±(3 % от измер. + 3 емр)
100...550 В 1 В ±(3 % от измер. + 3 емр)
Питание 9 В пост. тока (6 x 1,5 В алкал. батарей или аккумул. NiMH, размер AА)
Категория перенапряжения 600 В CAT III, 300 В CAT IV
Степень защиты Двойная изоляция

Комплект поставки MI 3121H

Наименование Количество
1. Измеритель сопротивления изоляции и целостности электрических цепей MI 3121H 1
2. Мягкий ремень на руку 1
3. Универсальный 2,5 кВ измерительный кабель 2, длина 1,5 м 1
4. Универсальный 2,5 кВ измерительный кабель 3, длина 1,5 м 1
5. Измерительный наконечник 2
6. Зажим типа «крокодил» 3
7. Адаптер питания 1
8. Батарея NiMH, тип AA 6
9. Инструкция по эксплуатации на CD 1
10. Руководство по эксплуатации 1
11. Свидетельство о метрологической аттестации 1
12. Книга “Measurements on electric installations” на CD 1

Дополнительная комплектация MI 3121H


 1 А 1290 Комплект программного обеспечения EUROLINK PRO PLUS
 2 A 1271 Сумка для переноски прибора (позволяет работать, не вынимая прибор)
 3  A 1289 Сумка для переноски прибора и принадлежностей
 4 A 1160 6-ти элементное зарядное устройство
 5 S 2025 Соединительный провод к клещам А1074
 6 A 1153 Тестовый провод, черный, 20 м
 7 А 1154 Тестовый провод, черный, 4 м
 8 А 1164 Тестовый провод, черный, 50 м
 9 A 1026 Измерительный провод 20 м., красный
 10 A 1291 Программное обеспечение Eurolink PRO и интерфейсными кабелями RS232 и USB
