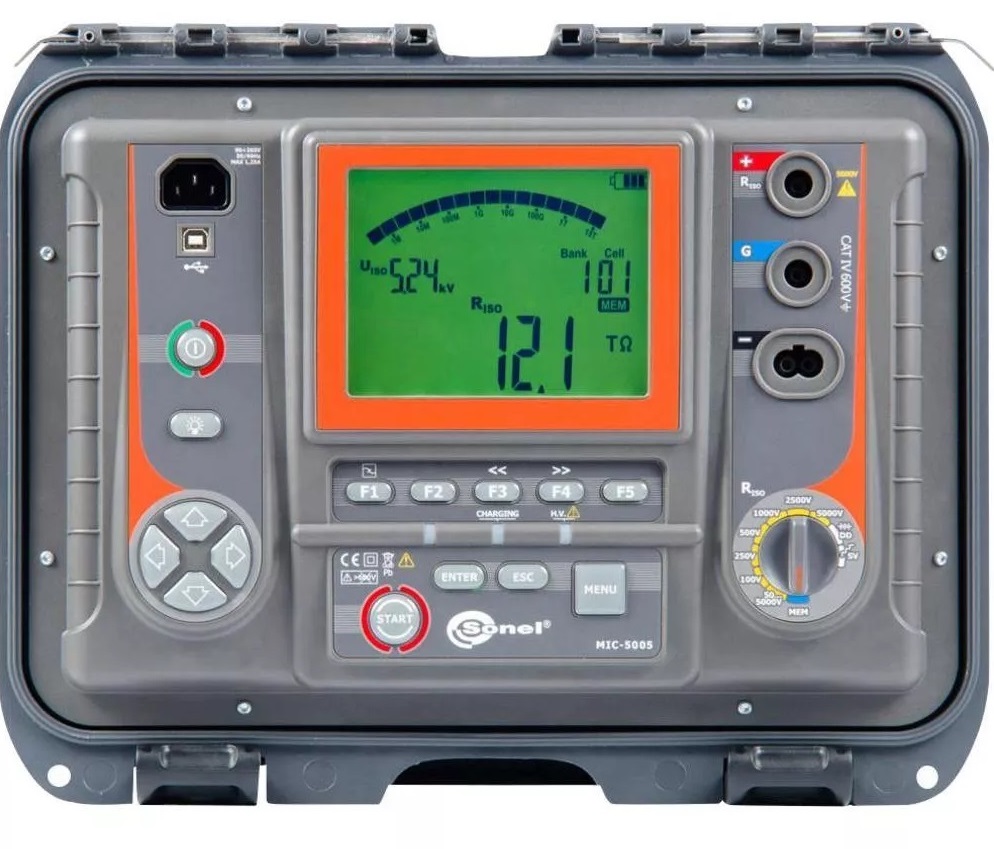

MIC-5005 - измеритель параметров электроизоляции
Под заказ
Цена по запросу
Назначение и область применения измерителя параметров электроизоляции MIC-5005:
MIC-5005 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Основные характеристики измерителя параметров электроизоляции MIC-5005:
- Измерение сопротивления электроизоляции RISO до 15 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59 ';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение постоянного и переменного напряжения до 600 В;
- Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
- Подсветка дисплея;
- Питание от встроенного аккумулятора;
- Встроенное зарядное устройство.
Основные характеристики измерителя параметров электроизоляции MIC-5005:
- Измерение сопротивления электроизоляции RISO до 40 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Технические характеристики измерителя параметров электроизоляции MIC-5005:
| Диапазон | Разрешение | Основная погрешность |
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ RISO | ||
| Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм | ||
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0...15,0 ТОм | 0,1 TОм | ± (10,0 % и.в. + 10 е.м. р.) |
| ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕНОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ | ||
| Напряжение UISO | Измерительный диапазон | |
| 250 В | 500 ГОм | |
| 500 В | 1,00 ТОм | |
| 1000 В | 2,00 ТОм | |
| 2500 В | 5,00 ТОм | |
| 5000 В | 15,0 ТОм | |
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) | ||
| Напряжение UISO | Последовательность измерительного напряжения | |
| 1 кВ | 200, 400, 600, 800, 1000 В | |
| 2,5 кВ | 0,5; 1; 1,5; 2; 2,5 кВ | |
| 5 кВ | 1, 2, 3, 4, 5 кВ | |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 300...600 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
| Диапазон частот: от 45 Гц до 65 Гц | ||
| Измерение емкости | ||
| Диапазон отображения | Разрешение | Основная погрешность |
| 1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,9 мкФ | 0,01 мкФ | |
|
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO Для измерительного напряжения ниже 100 В результат не гарантирован |
||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
| Параметр | Значение | |
| Класс изоляции | Двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 | |
| Степень защиты корпуса согласно EN 60529 | IP54 (IP 67 с закрытой крышкой) | |
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В | |
| Температура хранения | -25...+70 °C | |
| Температура рабочая | -20..+50 °C | |
| Относительная влажность | 20..80 % | |
| Высота | До 3000 м | |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц | |
| Дисплей | ЖК, графический 5,6" | |
| Интерфейс | USB или беспроводной интерфейс OR-1 | |
| Габаритные размеры | 390×310×170 | |
| Масса измерителя | Около 7 кг | |
| Примечание: сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | ||
Комплект поставки MIC-5005
| № | Наименование | Описание | Количество | Индекс |
| 1 | MIC-5005 - измеритель параметров электроизоляции | Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). | 1 | WMRUMIC5005 |
| 2 | Зажим «Крокодил» изолированный голубой К07 5,5 кВ | Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. | 1 | WAKROBU32K07 |
| 3 | Зажим «Крокодил» изолированный красный К07 5,5 кВ | Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. | 1 | WAKRORE32K07 |
| 4 | Зажим «Крокодил» изолированный черный К07 5,5 кВ | Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. | 1 | WAKROBL32K07 |
| 5 | Зонд острый с разъемом «банан» красный 5кВ | Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". | 1 | WASONREOGB2 |
| 6 | Зонд острый с разъемом «банан» черный 5кВ | Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". | 1 | WASONBLOGB2 |
| 7 | Кабель последовательного интерфейса USB | Предназначен для связи с компьютером приборов, имеющих USB порт. | 1 | WAPRZUSB |
| 8 | Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м | Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м. | 1 | WAPRZ1X8REBB10K |
| 9 | Провод измерительный с разъемами «банан» 10 кВ синий 1,8 м | Провод измерительный с разъемами «банан» 10 кВ синий 1,8 м. | 1 | WAPRZ1X8BUBB10K |
| 10 | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м. | 1 | WAPRZ1X8BLBBE10K |
| 11 | Футляр L4 | Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505. | 1 | WAFUTL4 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Беспроводной интерфейс OR-1 (USB) | WAADAUSBOR1 |
| Провод измерительный с разъемами «банан» 10 кВ голубой 10 м | WAPRZ010BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 20 м | WAPRZ020BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 3 м | WAPRZ003BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 5 м | WAPRZ005BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 10 м | WAPRZ010REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 20 м | WAPRZ020REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 3 м | WAPRZ003REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 5 м | WAPRZ005REBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м | WAPRZ010BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м | WAPRZ020BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | WAPRZ003BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м | WAPRZ005BLBBE10K |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
| Футляр L7 | WAFUTL7 |
- Скачать: Руководство по экплуатации
- Скачать: Методика поверки
