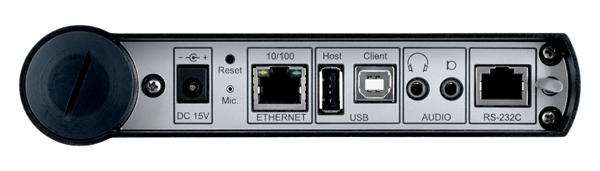

AnCom TDA-9 — анализатор систем связи

Под заказ
Межповерочный интервал: 24 мес.
Цена по запросу

Назначение анализатора систем связи AnCom TDA-9:

Анализатор систем связи AnCom TDA-9 - новейшая разработка компании Аналитик-ТС. AnCom TDA-9 это многофункциональный портативный анализатор, предназначенный для паспортизации и контроля современных сетей, систем и каналов связи.

Анализатор систем связи AnCom TDA-9 развивает линию средств измерений связи для каналов ТЧ, ТфОП, ССОП, к которой относятся AnCom TDA-5, AnCom ПАИК, AnCom ПАИК-КПВ.

Помимо функций, поддерживаемых этими средствами, анализатор AnCom TDA-9 обеспечивает новые возможности:

  • анализ качества передачи речи - MOS оценка согласно ITU-T P.862;
  • измерение параметров эхо в зависимости от задержки;
  • контроль достоверности и искажений передачи DTMF-символов.

Особенности анализатора систем связи AnCom TDA-9:

  • Определение качества услуг связи в сетях VoIP, GSM, CDMA;
  • Совместимость с AnCom TDA-5, AnCom TDA-5-G, AnCom ПАИК-КПВ, AnCom AT-3, AnCom AT-9, AnCom E-9;
  • Удаленный доступ к анализатору по локальной сети или через Интернет.

Возможности анализатора AnCom TDA-9

  • Определение показателей качества передачи речи объективным методом согласно рекомендации ITU-T P.862.
    • LQ Listening Quality (Качество прослушивания).
    • MOS Mean Opinion Score (Средняя экспертная оценка разборчивости речи).
    • NGN. P.862-оценка выполняется с использованием речевого сигнала, что позволяет установить показатели сеанса связи, реализуемого в любой сети, в т.ч. в сети с использованием технологий NGN.
    • Джиттер задержки и потери пакетов в NGN. P.862-оценка отражает влияние характерных для NGN ошибок и искажений межсетевого преобразования (шлюзования).
    • Инвариантность кодеков. P.862-оценка применима к любым кодекам и вокодерам (G.711, G.726, G.727, G.728, G.729, G.723.1, GSM-FR, -HR, -EFR, -AMR, CDMA-EVRC, -ACELP, -VSELP, TETRA,…).
  • Измерение параметров эхо в зависимости от задержки (ITU-T G.111, G.122, G.131).
  • Контроль достоверности и искажений передачи DTMF-символов (ITU-T Q.23, Q.24).
  • Формирование показателей функционирования сетей телефонной связи – «Требования к организационно-техническому обеспечению устойчивого функционирования сети связи общего пользования» введены приказом Мининформсвязи РФ № 113 от 27.09.2007.
  • Классификация качества телефонной сети общего пользования (ТфОП) – «Эксплуатационные нормы на электрические параметры коммутируемых каналов сети ТфОП» введены приказом Госкомсвязи РФ №54 от 05.04.1999.
  • Паспортизация каналов ТЧ – «Нормы на электрические параметры каналов ТЧ магистральной и внутризоновых первичных сетей» введенны приказом Минсвязи РФ №43 от 15.04.96.

Обеспечиваемые измерения

  • доля несостоявшихся вызовов на ССОП (коэффициент потерь вызовов) путем выполнения цикла наборов номера и вызова автоответчика; в процессе наборов дополнительно определяются параметры сигналов:
    • ответ станции (ОС),
    • контроль посылки вызова (СКПВ),
    • сигнал автоответчика (АО),
    • занято, занято-перегрузка, занято-отбой;
  • каналы ТЧ:
    • остаточное затухание и сдвиг частоты,
    • уровень шума и псофометр (ITU-T O.41),
    • защищенность от нелинейных искажений (ITU-T O.42),
    • дрожание фазы (ITU-T O.91) и амплитуды,
    • паразитные модуляции k x 50Гц,
    • случайные события – перерывы связи, импульсные помехи, скачки фазы и амплитуды (ITU-T O.62, O.71, O.95),
    • АЧХ, ГВП (МЧС по ITU-T O.81),
    • защищенность от помех и шумов квантования (ITU-T O.131, O.132),
    • амплитудные характеристики,
    • ЧХ переходных влияний и импеданса,
    • селективные уровни (анализатор спектра);
    • передача DTMF,
    • оценка LQ\MOS;
  • класс качества сетей ССОП (ТфОП):
    • основные параметры и характеристики (затухание, сдвиг частоты, невзвешенный и псофометрический шум, дрожание фазы и амплитуды, случайные события, АЧХ, ГВП, селективные уровни, защищенность от помех, шумов квантования, нелинейных искажений и паразитной модуляции),
    • амплитудные характеристики,
    • характеристика эхо,
    • передача DTMF,
    • оценка LQ\MOS.
Анализаторы систем связи AnCom TDA 9 предназначены для измерения параметров каналов тональной частоты (ТЧ) с 2-проводным или 4-проводным аналоговым стыком, образованных в коммутируемой телефонной сети общего пользования (сети ТфОП), сети связи общего пользования (ССОП), спутниковых системах передачи (СпСП) и т.п.

Анализаторы состоят из генератора и измерительного устройства. Функционирование анализаторов основано на реализации измерительных процедур, рекомендованных Международным союзом электросвязи (МСЭ Т). Анализаторы обеспечивают:

  • измерение параметров каналов ТЧ и телефонных каналов, создаваемых аналоговыми или цифровыми системами передачи и линейными кодеками; при этом используются измерительные сигналы, основанные на гармоническом колебании;
  • формирование речевых измерительных сигналов для контроля качества каналов, образованных в сетях с коммутацией пакетов и (или) использованием речевых кодеков (вокодеров); с помощью объективного метода определения показателя качества передачи речи MOS (Mean Opinion Score - Средняя экспертная оценка разборчивости речи) в соответствии с рекомендацией МСЭ Т Р.862;
  • измерение параметров электрических сигналов акустической сигнализации для контроля показателей функционирования сетей ТфОП (ССОП) по коэффициенту потерь вызовов (КПВ);
  • измерение затухания и задержки эхосигнала для проверки влияния эхо;
  • измерение параметров двухтонального многочастотного сигнала (DTMF), а также контроль искажений передачи символов DTMF;
  • выполнение измерений в автоматическом режиме;
  • представление результатов в графической и табличной формах;
  • сопоставление результатов с заданными нормами;
  • накопление получаемых результатов измерений и значений параметров настройки в базе данных (БД), что позволяет посредством персонального компьютера (ПК):
    • выводить результаты на экран и бумажный носитель,
    • осуществлять их вторичную обработку,
    • сохранять в долговременной памяти.

Анализаторы соответствуют общим техническим условиям по ГОСТ 22261 94, включая требования электробезопасности, а по устойчивости к климатическим и механическим воздействиям относятся к группе 3. Анализаторы соответствуют условиям электромагнитной совместимости по ГОСТ Р 51318.22 99 для объектов класса А.

Анализаторы изготавливаются и поставляются в различных вариантах исполнения, отличающихся видом управляющего устройства (встроенное, внешнее) и составом функций.

При использовании ПК, он должен удовлетворять следующим требованиям: процессор Pentium IV и выше; установленная операционная система (ОС) Windows; свободный объем жесткого диска не менее 10 ГБ; объем ОЗУ не менее 512 МБ; наличие порта универсальной последовательной шины (USB Host).

При использовании системы дистанционного управления AnCom RC-9 (входит в комплект поставки), обеспечивается удаленный доступ к анализаторам TDA-9 и E-9 по локальной сети или через Интернет в целях:

  • настройки измерительного режима;
  • запуска измерений;
  • наблюдения за ходом измерений;
  • предоставления результатов измерений.

Окно дистанционного управления можно открыть для любого анализатора, установившего TCP-соединение с центральным компьютером, на котором выполняется программа AnCom RC9. Рабочий стол удаленного анализатора отображается на экране центрального компьютера,управление анализатором осуществляется при помощи мыши и клавиатуры ПК.

Функция «Обмен файлов» позволяет передавать файлы между удаленным анализатором и центральным ПК.

    Поверка анализаторов:
    • проводится в соответствии с документом «Анализатор систем связи AnCom TDA 9. Методика поверки» 4221 016 11438828 09МП;
    • основные средства поверки:
      • вольтметр переменного тока В3 63,
      • частотомер электронно-счетный вычислительный Ч3 64/1,
      • магазины сопротивления (2) МСР-63,
      • вольтметр универсальный В7-65,
      • источник питания постоянного тока Б5-50.
    • межповерочный интервал – два года.

Характеристики подключения


Характеристики генератора




Характеристики измерителя




Общие характеристики



Комплектность



Комплект поставки AnCom TDA-9

Наименование Количество
1. Анализатор систем связи AnCom TDA-9 1
