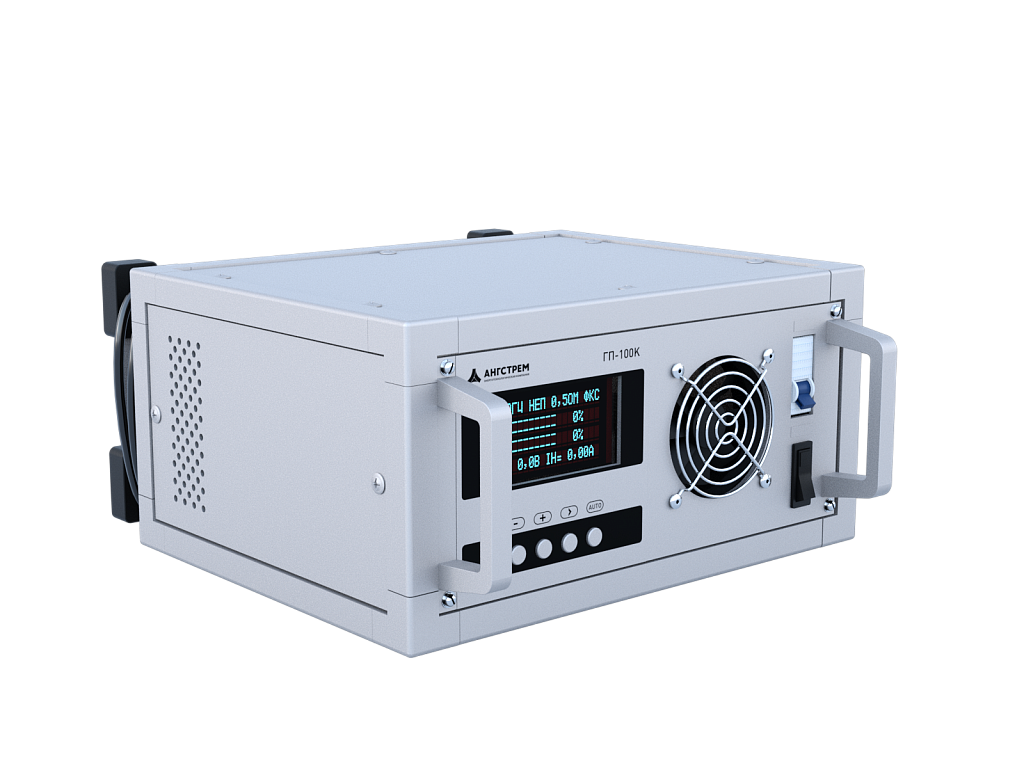

ГП-100К - генератор поисковый

Под заказ
Производитель: Ангстрем
Гарантия: 24 мес.
Цена с НДС:1 796 400 тг.

Назначение генератора поискового ГП-100К:

Генератор поисковый с автоматическим согласованием нагрузки ГП – 100К используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом. Генератор используется в составе комплекта поискового КП-100К совместно с приемником ПП-500А.

Область применения генератора поискового ГП-100К:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Особенности генератора поискового ГП-100К:

  • Возможность параллельной работы двух генераторов;
  • Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты);
  • Работа в двухчастотном и трехчастотном режиме (чередование частот);
  • Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения коэффициента нелинейных искажений;
  • Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485;
  • Генератор обеспечивает энергонезависимое память для сохранения режима работы;
  • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях;
  • Время непрерывной работы не ограничено;
  • Электропитание генератора универсальное: сеть 220В или аккумулятор;
  • Предусмотрено два языка интерфейса: русский, английский.

Принцип работы генератора поискового ГП-100К:

Генератор ГП – 100К полностью заменяет генератор ГП – 100У и дополнительно обеспечивает:

  • автоматическое согласование с нагрузкой;
  • определение напряжения, тока и сопротивления нагрузки;
  • возможность дистанционного управления.

На передней панели расположены органы управления и индикации:

  • выключатели «≈220V» и «=12V» - включение / выключение генератора при питании от сети или источника напряжения постоянного тока;
  • четыре кнопки: « - », « + », « > », «AUTO» и индикатор (дисплей).

На задней панели расположены:

  • розетка ВЫХОД, через которую подключается нагрузка;
  • клеммы « + / - 12V» для подключения к источнику питания постоянного тока;
  • разъёмы для подключения интерфейсных кабелей «RS –232» и «RS-485» (под заглушками);
  • клемма заземления;
  • сетевой шнур питания, вилка которого имеет контакт заземления;
  • розетка «СИНХР» для синхронизации генераторов в режиме параллельного или последовательного подключения к нагрузке;
  • тумблер «ВНЕШ» для включения генератора в режим ведомого.

Условия эксплуатации генератора поискового ГП-100К:

Управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов по знаковому вакуумно-люминисцентному индикатору или дистанционно с помощью компьютера или другого управляющего контроллера по интерфейсу RS-232 или RS-485. Генератор обеспечивает запоминание и воспроизведение настроек пользователя.

Генератор имеет защиты блокирующие его работу при разогреве радиатора усилителя до 90 °С, при выходе за допуск напряжений внешних и внутренних источников питания, при отсутствии или неверном подключении интерфейсных кабелей (при работе в дистанционном режиме).

Генератор имеет систему ограничения выходного тока, напряжения и мощности, которая обеспечивает длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений) и при перегреве генератора.

Время готовности к работе не более 15 с при температуре окружающей среды выше минус 10 °С и 1...2 мин. при температуре ниже минус 10 °С.

Рабочее положение - горизонтальное; допускается эксплуатация в других положениях при надежном креплении.

Время непрерывной работы не ограничено.

Технические характеристики генератора ГП-100К:

Параметр Значение
Рабочие частоты генератора, Гц 480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
Форма выходного сигнала генератора синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более 1
Режим работы непрерывный или импульсный
Форма огибающей в импульсном режиме меандр
Частота амплитудной модуляции напряжения генератора, Гц 1±0,1
Согласование выходного сопротивления генератора с нагрузкой автоматическое или вручную
Диапазоны согласования 0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В 28,4±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А 3,55±0,25
Напряжение питания генератора, В:
– от сети переменного тока частотой 50 Гц от 187 до 242
– от источника напряжения постоянного тока от 10,8 до 14,2
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее 100
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А 18,3±0,9
Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В 150±7
Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже 10
Переходное сопротивление заземления, Ом, не более 0,1
Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее 1500
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % 12
Ограничение максимального напряжения (Um) относительно согласованного значения, % 132
Ограничение максимального тока (Im) относительно согласованного значения, % 132
Потребляемая мощность от сети переменного тока, Вт, не более 220
Ток потребления от источника постоянного тока, А, не более, при напряжении:
– 10,8 В 16,6
– 12,6 В 13,8
– 14,2 В 12,3
Общий диапазон согласования генератора, Ом от 0,25 до 256
Габаритные размеры, мм, не более 330 х 180 х 350
Масса генератора, кг, не более 10
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 84,0...106,7 кПа (630...800 мм рт. ст.)

Комплект поставки ГП-100К

Наименование, Индекс Применение Количество
1. Генератор поисковый ГП-100К ПУИА.566115.016 Используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом 1
2. ПУИА 566115.017 Устройство соединительное 1
3. ПУИА 566115.018 Провод заземления 1
4. ПУИА 566115.024 Провод соединительный 1
5. ПУИА 566115.024-01 Провод соединительный 1
6. Разъём USB тип А катал. N 42-709-22 ELFA Под кабель интерфейса RS-485 1
7. ПУИА 566115.019 Кабель интерфейса RS-232 1
8. ПУИА 566115.033 Кабель соединительный 1
9. ПУИА 566115.019 Сумка укладочная генератора ГП-100К 1
10. Паспорт ПУИА 566115.011 ПС Паспорт комплекта поискового КП-500К 1
