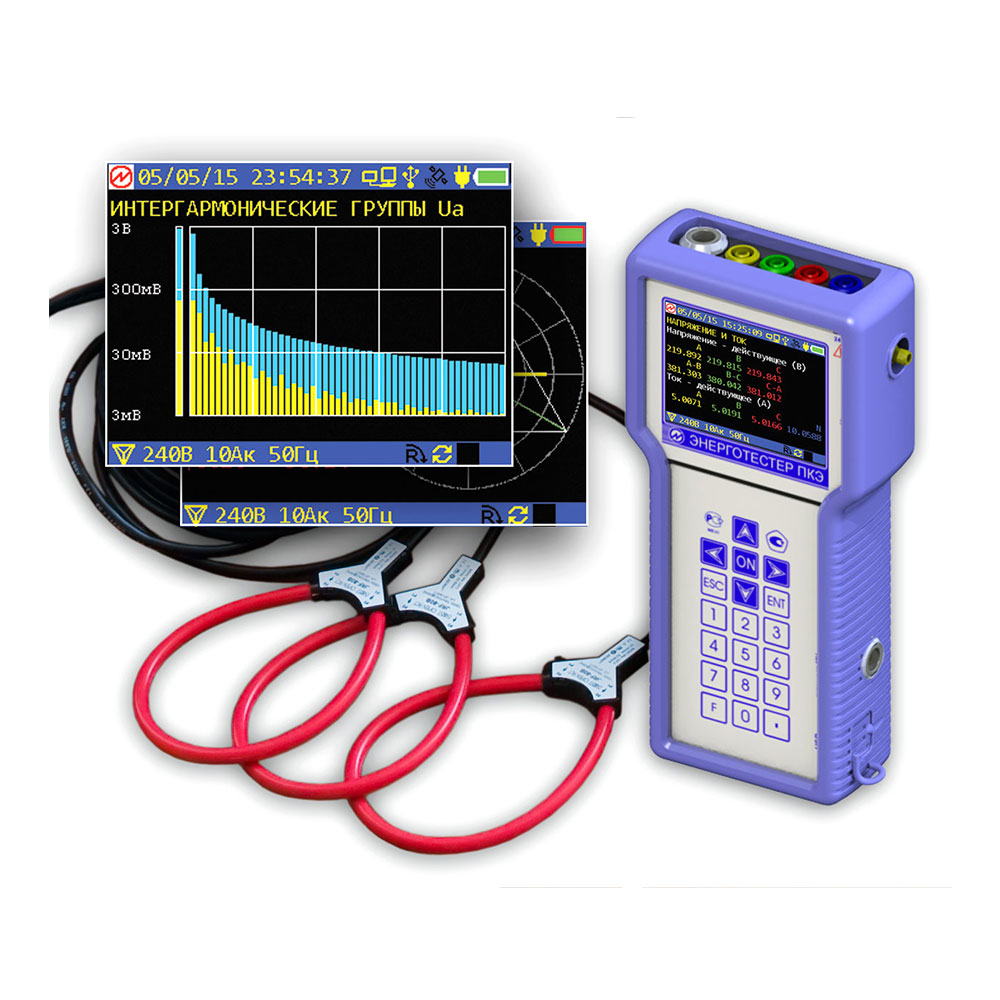

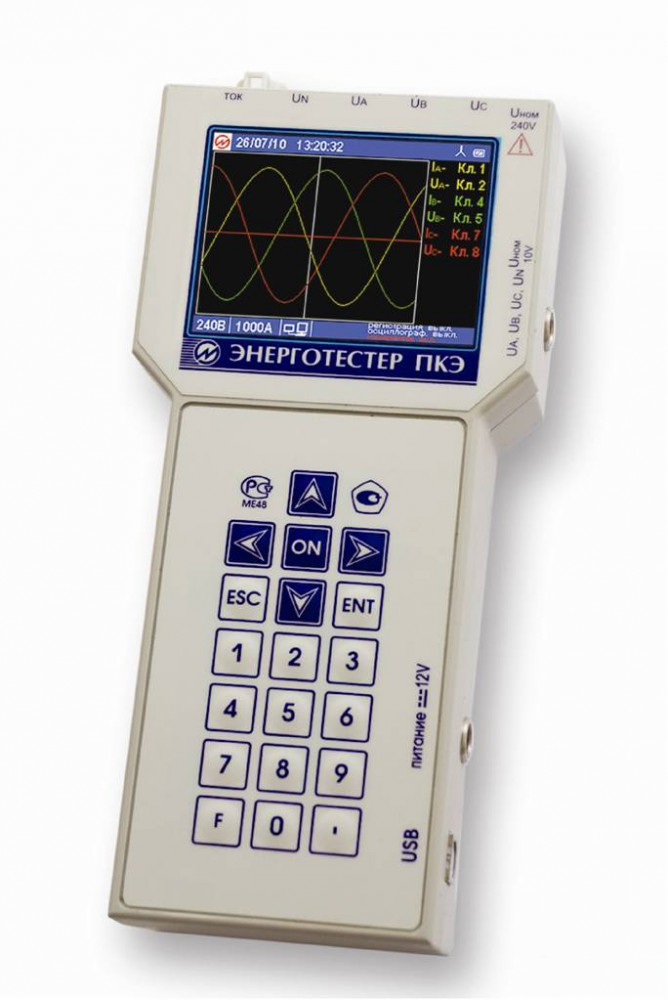

Энерготестер ПКЭ-А-А базовый комплект — прибор для измерений показателей качества электрической энергии

Под заказ
Производитель: Марс-Энерго
Гарантия: 18 мес.
Цена по запросу

Описание прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А:

Энерготестер ПКЭ-А-А -анализатор ПКЭ по новым ГОСТ 32144-2013, и ГОСТ 30804.4.30-2013 класс А, измеритель и регистратор в одном приборе.

Область применения прибора для измерений показателей качества электрической энергии Энерготестер-ПКЭ-А:

  • Измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности и энергии;
  • Проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации;
  • Проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
  • Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
  • Измерения потерь электроэнергии.

Энерготестер ПКЭ-А обеспечивает регистрацию с последующей передачей на персональный компьютер (ПК):

  • Статистических данных по ПКЭ:

Количество измерений ПКЭ, попавших в нормально допускаемые пределы (НДП), предельно допускаемые пределы (ПДП) и не попавших в эти пределы в течение суток, при этом интервал усреднения для отклонения частоты составляет 10 с., для остальных ПКЭ 3 с., 10 мин., 2 ч глубина регистрации - 512 суток;

  • Значений и длительностей провалов напряжения и перенапряжений;
  • Значений кратковременной дозы фликера при интервале времени измерения 10 мин.;
  • Значений ПКЭ по ГОСТ Р 51317.4.30 и параметров электрической сети со временем усреднения 3 сек., 10 мин. и 2 ч., глубина регистрации, не менее:

- 36 часов для времени усреднения 3 с, - 12 месяцев при времени усреднения 10 мин, - 4 месяца при времени усреднения 2 ч;
  • Регистрация данных, поступающих непосредственно с АЦП, с частотой 10 кГц (3 фазы напряжения и 3 фазы тока) в режиме записи цифровой осциллограммы, длительность регистрации - 1 час при отсутствии других архивов).

Наименование варианта Диапазоны измерений тока
Энерготестер ПКЭ-А-А «10А» 100мА÷15А Iном=10А
Энерготестер ПКЭ-А-А «100А» 1А÷150А Iном=100А
Энерготестер ПКЭ-А-А «1000А» 10А÷1200А I ном=1000А
Энерготестер ПКЭ-А-А «10А+1000А» 100мА÷15АIном=10А, 10А÷1200АIном=1000А
Энерготестер ПКЭ-А-А «10А+100А/1000А » 100мА÷15А Iном=10А, 1А÷150А Iном=100А 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «10А + 100А» 100мА÷15А Iном=10А, 1А÷150А Iном=100А

Энерготестер ПКЭ-А-А «100А + 1000А»

1А÷150А Iном=100А, 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «10А /100А/1000А » 100мА÷15А Iном=10А, 1А÷150А Iном=100А, 10А÷1200А Iном=1000А
Энерготестер ПКЭ-А-А «3000А» 3А÷450А Iном=300А, 30А÷4500А Iном=3000А
Энерготестер ПКЭ-А-А «10А+3000А» 100мА÷15А Iном=10А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А
Энерготестер ПКЭ-А-А «100А+3000А» 1А÷150А Iном=100А, 3А÷450А Iном=300А, 30А÷4500А Iном=3000А


Основные метрологические характеристики:

Измеряемые величины Диапазоны измерений Пределы и вид допускаемой основной погрешности измерений Примечание
Среднеквадратическое значение напряжения переменного тока [U], В от 0,0 Uн до 2 Uн Относительная, %
±[0,1 +0,01 (Uo/U-1)]
Класс А по ГОСТ Р 51317.4.30
Среднеквадратическое значение основной (первой) гармонической составляющей напряжения [U1], В от 0,0 Uн до 2 Uн Относительная, %
±[0,1 +0,01 (Uo/U1—1)]
-
Напряжение постоянного тока [UD], В от 0,0 Uн до 2 Uн Относительная, %
±[0,2+0,02(Uн/UD-l)]
-
Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус от 0 до 360 Абсолютная, градус ±0,1 0,1 Uн ≤ U ≤ 1,5 Uн
Частота переменного тока [f1], Гц от 42,5 до 75 Aбсолютная, Гц ±0,01 0,1Uн< U<2 Uн
Класс А по ГОСТ Р 51317.4.30
Отклонение частоты, Гц от -7,5 до 25 Aбсолютная, Гц ±0,01 0,1Uн< U<2 Uн
Класс А по ГОСТ Р 51317.4.30
Отрицательное отклонение напряжения, % от Uo от 0 до 100 Aбсолютная, % от Uo ±0,1
Положительное отклонение напряжения, % от Uo от 0 до 100 Aбсолютная, % от Uo ±0,1
Установившееся отклонение напряжения, % от Uo от -100 до 40 Aбсолютная, % от Uo ±0,1
Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, % от 0 до 20 Aбсолютная, % ±0,15
Суммарный коэффициент гармонических составляющих напряжения [КU]**, % от 0 до 100 - 0,1U н ≤ U ≤ 1,5 U н UMAX* 2,8 Uн
Класс А по ГОСТ Р 51317.4.30
Aбсолютная, % ±0,05 КU < 1,0
Oтносительная, % ±5,0 КU > 1,0
Коэффициент гармонической составляющей напряжения порядка h [KU(h)]**, % от 0 до 50 - 0,1U н ≤ U ≤ 1,5 U н UMAX* 2,8 Uн;
h от 2 до 50
Класс А по ГОСТ Р 51317.4.30
Aбсолютная, % ±0,05 КU(h) < 1,0
Oтносительная, % ±5,0 КU(h) ≥ 1,0
Среднеквадратическое значение напряжения интергармонической центрированной подгруппы порядка h [Usgh], В от 0 до 0,15 Uн - 0,1U н < U < 1,5 U н UMAX* 2,8 Uн;
h от 2 до 50
Класс А по ГОСТ Р 51317.4.30
Aбсолютная, В ± 0,0005 U0 Usg,h ≤ 0,01 U н
Oтносительная, % ± 5 Usg,h ≥ 0,01 U н
Среднеквадратическое значение напряжения информационных сигналов в электрических сетях (напряжение сигналов передавае¬мых по электрическим сетям) при заданной несущей частоте от 0,1 до 3 кГц, [Us], В от 0 до 0,3 Uн - 0,1U н < U < 1,5 U н UMAX* 2,8 Uн
Класс А по ГОСТ Р 51317.4.30
Aбсолютная, В ± 0,0015 U0 Us ≤ 0,03 U н
Oтносительная, % ± 5,0 Us ≥ 0,03 U н
Напряжение прямой последовательности, нулевой последовательности и обратной последовательности, В от 0 до 2 Uн Абсолютная, В ±0,0015 U0 -
Остаточное напряжение (при провале), В от 0,01 Uндо 1,1 Uн Oтносительная, % ±[0,l±0,01(Uo/U-l)] Класс А по ГОСТ Р 51317.4.30
Остаточное напряжение (при прерывании), В от 0,01 Uндо 0,2 Uн Oтносительная, % ±[0,l±0,01(Uo/U-l)]
Глубина провала напряжения, % от 10 до 100 Aбсолютная, % ±0,2
Длительность прерывания напряжения, с От 0,01 с до 60 мин Aбсолютная, с ±0,2
Длительность провала напряжения, с от 0,02 с до 600 с Aбсолютная, с ±0,02
Максимальное значение напряжения при перенапряжении, В от 1,1 Uн до 2 Uн приведенная, % от Uo ±0,2
Длительность временного перенапряжения, с от 0,02 с до 600 с Aбсолютная, с ±0,02 Класс А по ГОСТ Р 51317.4.30
Кратковременная доза фликера, отн.ед. от 0,2 до 10 Oтносительная, % ±5,0
Длительная доза фликера, отн. ед от 0,2 до 10 Oтносительная, % ±5,0
Текущее время - Aбсолютная, с ±0,005 При синхронизации с Международной шкалой координированного
Aбсолютная, с/сут ±0,5 При отсутствии синхронизации с UTC. При температуре от -20 до 55 °С

Примечания:

1. Uн - номинальное напряжение Прибора, определяемое выбранным диапазоном измерения из ряда 240 В, 60 В, 10 В для фазных и из ряда 415 В, 104 В, 17,3 В для межфазных напряжений.

Uo- опорное напряжение по ГОСТ Р 54149—2010 задается оператором в виде коэффициента преобразования внешнего измерительного трансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от Uн.

2. * UMAX - максимальное мгновенное значение напряжения, при котором Прибор индицирует и регистрирует перегрузку.

** Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ Р 51317.4.30, ГОСТ Р51317.4.7 на основе среднеквадратических значений гармонических подгрупп напряжения.

Дополнительные метрологические характеристики:

Измеряемые величины Диапазоны измерений Пределы и вид допускаемой основной погрешности измерений Примечание
Среднеквадратическое значение силы переменного тока (I), А - Oтносительная, % -
от 0,0 Iн до 2Iн ±[0,1+0,01(Iн/I-1)]I
±[0,2+0,02(Iн/I-1)]II
±[0,5+0,05(Iн/I-1)]III
от 0,05 Iн до 2Iн ±[1,0+0,05(Iн/1-1)]IV
±[2,0+0,1 (Iн/I-1)]V
Среднеквадратическое значение основной (первой) гармоники тока (I1), А - Oтносительная, % -
от 0,0 Iн до 2Iн ±[0,1+0,01(Iн/I1-1)]I
±[0,2+0,02(Iн/I1-1)]II
±[0,5+0,05(Iн/I1-1)]III
от 0,05 Iн до 2Iн ±[1,0+0,05(Iн/I1-1)]IV
±[2,0+0,1 (Iн/I1-1)]V
Угол фазового сдвига между основными гармоническими составляющими от 0 до 360 Aбсолютная, граду
±0,2 I II±0,5III IV V
0,2 Iн ≤ I ≤ 2 Iн 0,2 Uн≤ U ≤ 2Uн
Активная электрическая мощность [Р], Вт от 0,01Рн до 2,25Рн Oтносительная, % Pн = Qн = Sн = Uн*Iн;
0,1 Uн ≤U ≤1,5Uн

±0,1 I ±0,2 II ±0,5 III ±1,0 IV; ±2,0 V
±0,2 I ±0,4II ±1,0 III

Kp = 1 0,05 Iн < I< 1,5 Iн
0,01 Iн < I < 0,05 Iн
±0,15 I ±0,3 II ±1,0 III ±2,0 IV ±4,0 V
±0,25 % I ±0,5 % II
0,5 < |Kp| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн 0.02 Iн ≤I ≤0.1 Iн
±[0,25+0,02(Pн/P -1)] I
±[0,5+0,05(Pн/P -1)] II
±[1,0+0,1(Pн/P-1)] III
±[2,0+0,1(Pн/P-1)] IV
0,2 ≤ |KP| < 0,5
0.1 IH≤I≤1.5 Iн
Реактивная электрическая мощность, рассчитываемая геометрическим методом [Q], вар, от 0,01 Qн до 2,25 Qн Oтносительная, % 0,1 Uн≤U≤1,5Uн
±0,2 I±0,5 II ±1,0 III ±2,0 IV,V
±0,3 I ±0,75 II ±1,5 III
KRP = 1
0,05 Iн≤I≤ 1,5 Iн
0,02 Iн≤I≤0,05 Iн
±0,2 I ±0,5 II ±1,0 III ±2,0 IV ±4,0 V
±0,3 I ±0,75 II ±1,5 III
0,5 < |KRP| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн
0.05 Iн ≤I ≤0,1 Iн
±0,3 I ±0,75 II ±1,5 III ±2,5 IV ±4,0 V 0,25 ≤|KRP|≤ 0,5
0,1 Iн≤I≤1,5 Iн
Реактивная электрическая мощность основной гармонической составляющей [Q1], вар от 0,01 Qн до 2,25 Qн Oтносительная, % 0,1 Uн≤U≤1,5Uн
±0,1 I±0,2 II ±0,5 III ±1,0 IV±2,0 V
±0,2 I ±0,4 II ±1,0 III
KRP = 1
0,05 Iн≤I≤ 1,5 Iн
0,01 Iн≤I≤0,05 Iн
±0,15 I ±0,3 II ±1,0 III ±2,0 IV ±4,0 V
±0,25 I ±0,50 II
0,5 < |KRP| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн
0,02 Iн ≤I ≤0,1 Iн
±[0,25+0,02(Qн/Q - 1)] I
±[0,5+0,05(Qн/Q - 1)] II
±[1,0+0,1(Qн/Q-1)] III
±[2,0+0,1 (Qн/Q - 1)] IV
0,2 ≤|KRP|≤ 0,5
0,1 Iн≤I≤1,5 Iн
Полная электрическая мощность [S], В-А от 0,01 Sн до 2,25 Sн Oтносительная, % 0,01Iн≤I≤1,5Iн
0,1Uн≤U≤ 1,5Uн
±0,2 I, II ±1,0 III ±2,0 IV
±0,2 I, II ±2,0 III ±4,0 IV
от 0,1 Sн до 2,25 Sн
от 0,01 S н до 0,1 Sн
Коэффициент мощности [Кp] от-1,0 до +1,0 Aбсолютная
±0,01 I, II ±0,04 III, IV
от 0,05Рн до 2,25Рн
0,01 Iн≤ I ≤1,5Iн
0,1Uн≤U≤ 1,5Uн
Активная электрическая энер-гия, прямого и обратного направления, кВт-ч - Пределы допускаемой относительной погрешности измерения активной электрической энергии равны пределам допускаемой относительной погрешности измерения активной электрической мощности для этой модификации прибора
Реактивная электрическая энергия, прямого и обратного направления, квар ч - Пределы допускаемой относительной погрешности измерения реактивной электрической энергии равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности для этой модификации прибора
Суммарный коэффициент гармонических составляющих тока IV [KI], % от 0 до 200 - при использовании БТТ
0,01 Iн≤ I ≤ 2 Iн
при использовании токоизмерительны х клещей
0,1 Iн≤ I ≤ 2 Iн
Aбсолютная, % ±0,05 КI≤1.0
Oтносительная, % ±5,0 КI≥1.0
Коэффициент гармонической составляющей тока порядка h,IV (KI(h)), % от 0 до 100 - h от 2 до 50
при использовании БТТ
0,01 Iн≤ I ≤ 2 Iн
при использовании токоизмерительны х клещей
0,1 Iн≤ I ≤ 2 Iн
Aбсолютная, % ±0,05 КI(h)≤1.0
Oтносительная, % ±5,0 КI(h)≥1.0
Ток прямой последовательности, нулевой последовательности и обратной последовательности по первой гармонике, А от 0 до 2 Iн Aбсолютная, А -
±0,01 Iн I, II 0,01 Iн≤ I ≤2 Iн
±0,02 Iн III, IV, V 0,05 Iн≤ I ≤2 Iн
Среднеквадратическое значение силы тока нейтрального провода, А от 0 до 2 Iн Aбсолютная, А -
±0,01 Iн I, II 0,01 Iн≤ I ≤2 Iн
±0,02 Iн III, IV, V 0,05 Iн≤ I ≤2 Iн
Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт от O.O1 IнUн до 1.5 IнUн Aбсолютная, Вт
±0,01 РнI, II ±0,02РнIII, IV, V
0,1 Iн≤ I ≤2 Iн

Примечания:

1. Iн - номинальный ток Прибора определяется номинальным значением тока первичного преобразователя тока из комплекта поставки (токоизмерительные клещи или блок трансформаторов тока) из ряда 0.1 А, 0.5 А, 1 А, 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А.

2. KRP = Q/S - коэффициент реактивной мощности.

3. I При использовании Прибора с БТТ;

II При использовании Прибора с токоизмерительными клещами класса точности 0,2;

III При использовании Прибора с токоизмерительными клещами класса точности 0,5;

IV При использовании Прибора с токоизмерительными клещами класса точности 1,0;

V При использовании Прибора с гибкими токоизмерительными клещами класса точности 2,0.

4. VI Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ Р 51317.4.30, ГОСТ Р 51317.4.7 на основе среднеквадратических значений гармонических подгрупп тока.

Комплект поставки Энерготестер ПКЭ-А-А базовый комплект

Стандартный комплект поставки независимо от модификации прибора

Наименование Количество
1 Прибор «Энерготестер ПКЭ-А» 1
2 Аккумулятор типа АА (не менее 2100 мА*ч) 4
3 Кабель USB для связи с ПК 1
4 Методика поверки 1
5 Прибор «Энерготестер ПКЭ-А» 1
6 Программное обеспечение «Энергомониторинг» на CD 1
7 Руководство по эксплуатации 1
8 Упаковка 1
9 Щупы тестерные (4 цвета) 4
10 Внешняя антенна GPS 1
11 Блок питания 1

Комплект поставки в зависимости от модификации прибора

Наименование варианта Токовые клещи (Датчики), 3 штуки
Iн=10А Iн=100А Iн=1000А Iн=30/300/3000А
1 Энерготестер ПКЭ-А-А «10А» +
2 Энерготестер ПКЭ-А-А «100А» +
3 Энерготестер ПКЭ-А-А «1000А» +
4 Энерготестер ПКЭ-А-А «10А + 1000А» + +
5 Энерготестер ПКЭ-А-А «10А +100А/1000А » + +
6 Энерготестер ПКЭ-А-А «10А + 100А» + +
7 Энерготестер ПКЭ-А-А «100А + 1000А» + +
8 Энерготестер ПКЭ-А-А «10А+100А+1000А» + + +
9 Энерготестер ПКЭ-А-А «3000А» +
10 Энерготестер ПКЭ-А-А «10А + 3000А» + +
11 Энерготестер ПКЭ-А-А «100А + 3000А» + +
