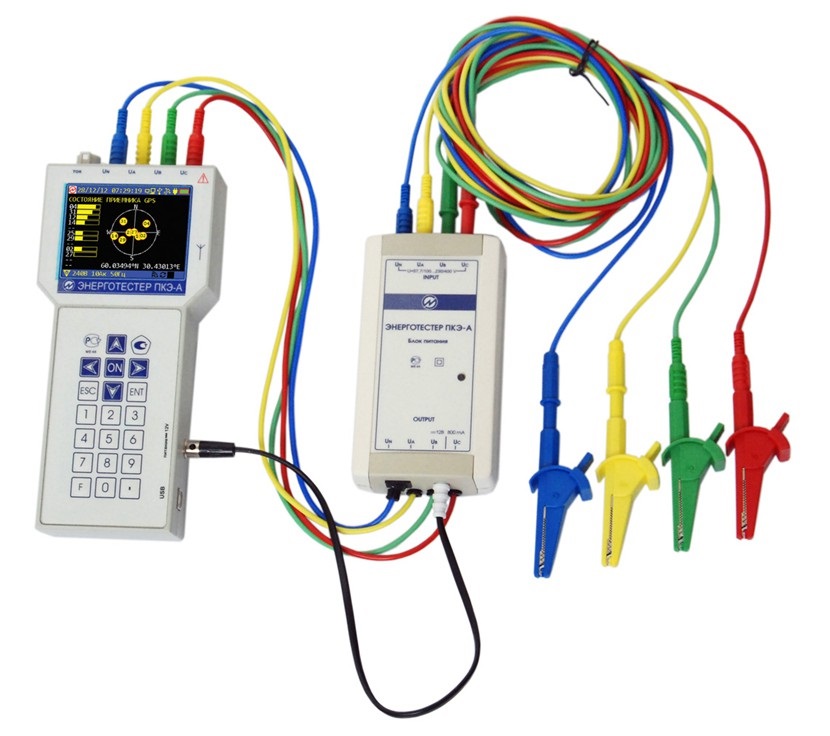

Энерготестер ПКЭ - прибор для измерения показателей качества электрической энергии и электроэнергетических величин
Назначение и область применения прибора Энерготестер ПКЭ:
- измерения и регистрации основных показателей качества электроэнергии (ПКЭ), установленных ГОСТ 13109-97, ГОСТ Р51317.4.30-2008* и ГОСТ Р51317.4.7-2008*;
- измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
- проверки работоспособности и правильности подключения энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на местах их эксплуатации;
- проверки работоспособности и правильности подключения однофазных и трехфазных счетчиков электрической энергии без разрыва токовых цепей;
- измерения параметров вторичных цепей измерительных трансформаторов (мощности нагрузки) в системах учета электрической энергии.
- энергетическое обследование предприятий производителей и потребителей электрической энергии (энергоаудит);
- проведение сертификации электрической энергии;
- технологический контроль и анализ (мониторинг) качества электрической энергии;
- наладка и испытания систем электроснабжения и АИИС КУЭ.
Функции прибора Энерготестер ПКЭ:
- Снятие суточного графика нагрузки
-
Максимальная длительность непрерывной регистрации:
- 16 часов при времени усреднения 3 с.,
- 15 суток при времени усреднения 1 мин. (в т.ч. значений ПКЭ),
- 13 месяцев при времени усреднения 30 мин. - Определение распределения нагрузки по фазам
- Определение тока в нулевом проводе
- Оценка объёмов потребления электроэнергии для собственных нужд подстанций (при отсутствии такого технического учёта)
- Проверка правильности подключения электросчетчиков
- Определение падения (потерь) напряжения в линии присоединения счетчика к ТН
- Определение коэффициента трансформации измерительных ТТ для сети 0,4 кВ;
- Измерение нагрузки измерительных ТТ
- Измерение нагрузки измерительных ТН
- Измерение потери мощности в кабельной или воздушной линии электроснабжения 0,4 кВ
- Регистрация и анализ показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97.
- Регистрация мощности искажений (несимметрии и несинусоидальности)
- Осциллографирование (длительность регистрации – до 1 часа).
Технические характеристики прибора Энерготестер ПКЭ:
Параметр | Значения |
Номинальные значения измеряемых действующих значений переменного фазного (междуфазного) напряжения (Uн), В | 6 В (10 В), 60 В (100 В), 240 В (415 В) |
Номинальные значения измеряемых действующих значений переменного тока (Iн), В | Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (токоизмерительные клещи 10А, 100А, 1000А, 3000А). |
Питание Энерготестера ПКЭ осуществляется через адаптер питания |
100…264В, 50 ± 5 Гц U = 12.6В, I = 0.8А |
Дополнительная погрешность хода часов в рабочем диапазоне температур, не более, с/сут*град | ± 0.05 |
Потребляемая мощность по цепи переменного тока, не более, ВА | 10 (220Вх42мА) |
Потребляемая мощность по цепи постоянного тока (от адаптера питания), не более, ВА | 8 (12.6Вх0.6А) |
Габаритные размеры (длина, ширина, высота), не более, мм | 250х120х80 |
Диапазон рабочих температур, С | От –20 до +55 |
Масса прибора, не более, кг Масса комплекта прибора с аксессуарами, кг |
1.0 8-12 |
Комплект поставки Энерготестер ПКЭ-А-С4
Стандартный комплект поставки независимо от модификации прибора
№ | Наименование | Количество |
1 | Прибор Энерготестер ПКЭ-А-С4 | 1 |
2 | Адаптер питания Энерготестера ПКЭ с кабелем 220 В (Uвых = 12,6 В, Iвых = 0,8 А) | 1 |
3 | Программное обеспечение "Энергомониторинг" | 1 |
4 | Щупы тестерные (4 цвета) | 1 |
5 | Кабель низковольтный | 1 |
6 | Руководство по эксплуатации | 1 |
7 | Методика поверки | 1 |
8 | Методика выполнения измерений | 1 |
9 | Упаковка | 1 |
10 | Транспортировочный кейс-чемодан | 1 |
11 | Кабель для связи с ПК по USB | 1 |
Комплект поставки в зависимости от модификации прибора
№ | Наименование варианта | Токовые клещи (Датчики), 3 штуки | |||
Iн=10А | Iн=100А | Iн=1000А |
Iн=30/300/ 3000А |
||
1 | Энерготестер ПКЭ-А-С4 «10А» | + | |||
2 | Энерготестер ПКЭ-А-С4 «100А» | + | |||
3 | Энерготестер ПКЭ-А-С4 «1000А» | + | |||
4 | Энерготестер ПКЭ-А-С4 «10А + 1000А» | + | + | ||
5 | Энерготестер ПКЭ-А-С4 «10А +100А/1000А » | + | + | ||
6 | Энерготестер ПКЭ-А-С4 «10А + 100А» | + | + | ||
7 | Энерготестер ПКЭ-А-С4 «100А + 1000А» | + | + | ||
8 | Энерготестер ПКЭ-А-С4 «10А+100А+1000А » | + | + | + | |
9 | Энерготестер ПКЭ-А-С4 «3000А» | + | |||
10 | Энерготестер ПКЭ-А-С4 «10А + 3000А» | + | + | ||
11 | Энерготестер ПКЭ-А-С4 «100А + 3000А» | + | + |
- Скачать: Руководство по экплуатации
