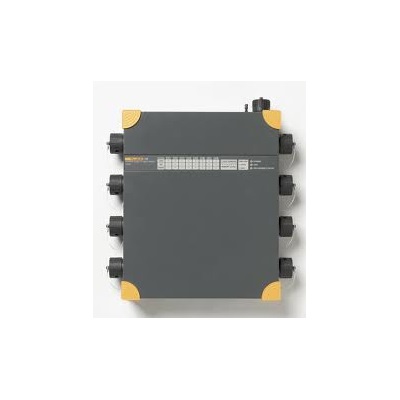

Fluke 1760TR - регистратор качества электроэнергии
Качество класса А обеспечивает проведение самых сложных проверок качества электроэнергии.
Регистратор качества электроэнергии для трехфазной сети Fluke 1760TR полностью соответствует классу А стандарта IEC 61000-4-30. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760TR позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.
В дополнение функций регистратора Fluke 1760, в данном регистраторе реализована функция анализа быстрых переходных процессов с частотой до 10 МГц.
Приложения
Подробный анализ искажений – Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.
Соответствие требованиям качества услуг для Класса A – Оценка качества поступающей электроэнергии на технологическом входе. Благодаря соответствию классу А, Fluke 1760TR позволяет обеспечить бесспорную верификацию результатов.
Кореллирование события со множеством расположений – при помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.
Гальваническая изоляция и сопряжение по постоянному току – Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.
Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.
Функции регистратора Fluke 1760TR:
| Функции изделия | Fluke 1760 | Fluke 1760TR |
| Статистическая обработка данных по качеству электроэнергии в соответствии со стандартом EN50160 | + | + |
| Перечень событий, связанных с изменением напряжения (кратковременные понижения, повышения и исчезновения напряжения) | + | + |
| Непрерывная регистрация: | ||
| Напряжение | + | + |
| Ток | + | + |
| Величин мощности (активной, реактивной, кажущейся) | + | + |
| Коэффициента мощности | + | + |
| Потребляемой мощности в кВт/часах | + | + |
| Мерцание | + | + |
| Дисбаланс | + | + |
| Частота | + | + |
| Гармоник напряжения и тока до 50-й включительно / интергармоник | + | + |
| THD (суммарное гармоническое искажение) | + | + |
| Управляющих сигналов сети | + | + |
| Параметров, задаваемых внешними сигналами | + | + |
| Диалоговый режим (осциллограф, переходные процессы и события) | + | + |
| Анализ быстрых переходных процессов с частотой до 10 МГц | + | |
| 4 щупа измерения напряжения на 600 В | + | + |
| 4 двух-диапазонных гибких щупа (1000 A/200 A переменного тока) | + | + |
| Приемник временной синхронизации со спутниковой системой навигации | + | + |
| Память | Флэш-память на 2 Гб | |
Особенности регистратора Fluke 1760TR:
- Полностью совместим с требованиям Класса-А: производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A;
- Временная синхронизация со спутниковой системой навигации: точная корреляция данных с событиями или массивами данных, полученных с других приборов;
- Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета: позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений;
- Бесперебойное электропитание (40 минут): важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину;
- Регистрация форм сигналов 10 МГц, 6000 Впик.: детальная регистрация даже самого непродолжительного события
- Память хранения данных на 2 Гб: обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени;
- Включает комплексное программное обеспечение: обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме;
- Автоматическое конфигурирование: позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания;
- Прочная конструкция для полевой работы: изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях.
Комплект поставки Fluke 1760TR:
1. Анализ быстрых переходных процессов с частотой до 10 МГц - 1
2. Внутренняя флэш-память на 2 ГБ - 1
3. Датчики напряжения - 4
4. Датчики тока - 4
5. Кабель Ethernet для сетевого соединения - 1
6. Кабель Ethernet перекрестный для прямого соединения с ПК - 1
7. Программное обеспечение PQ Analyze на компакт-диске - 1
8. Регистратор качества электроэнергии Topas - 1
9. Руководство пользователя - 1
10. Сетевой кабель - 1
11. Сумка для переноски - 1
Дополнительная комплектация Fluke 1760TR:
(Поставляется по отдельному заказу)
1. CF1760-2GB - карта Compact Flash 2 GB (для Fluke 1760)
2. TPS CLAMP 10A/1A - токоизмерительные клещи, трансформатор тока с накидными контактами (для Fluke 1760)
3. TPS CLAMP 200A/20A - токоизмерительные клещи, трансформатор тока с накидными контактами (для Fluke 1760)
