Парма РК 1.01 - регистратор качества электроэнергии
Назначение регистратора показателей качества электрической энергии Парма РК 1.01:
Регистратор Парма РК 1.01 - малогабаритный регистратор (анализатор) качества электроэнергии для измерения, регистрации, оценки соответствия качества измеряемой электрической энергии (ПКЭ) нормам по ГОСТ 13109 с выдачей протокола соответствия при проведении контроля и испытаний электрической энергии в электрических сетях (энергоаудит) систем энергоснабжения общего назначения переменного однофазного тока с номинальным напряжением 220 В и номинальной частотой 50 Гц.
Применение регистратора Парма РК 1.01:
Регистратор Парма РК 1.01 обеспечивает измерение и регистрацию следующих характеристик в соответствии с требованиями ГОСТ 13109:
- установившихся значений отклонения частоты переменного тока;
- установившихся значений отклонения напряжения основной частоты;
- коэффициента n-ой гармонической составляющей напряжения;
- коэффициента искажения несинусоидальности напряжения;
- глубину и длительность провала напряжения;
- коэффициент и длительность временного перенапряжения;
На основании данных, записанных регистратором Парма РК 1.01 на персональном компьютере (ПК), программное обеспечение (ПО) «Мастер протокол РК1.01» осуществляет оценку соответствия показателей качества электроэнергии (ПКЭ) установленным нормам, с формированием протокола соответствия качества измеренной ЭЭ , в том числе:
- вычисление верхних и нижних значений ПКЭ за сутки (интервал);
- вычисление относительного времени выхода за нормально и предельно допустимые значения ПКЭ за сутки (интервал);
- вычисление наибольших и наименьших значений ПКЭ за сутки (интервал).
Результаты измерений (ПКЭ) могут быть использованы:
- в качестве доказательной базы при разрешении (в судебном или досудебном порядке) конфликтов между энергосбытовыми организациями и потребителями, связанных с последствиями использования ЭЭ, не соответствующей требованиями ГОСТ 13109, т.е. порчей или некорректной работой техники и осветительных приборов;
- при корректировке расчетов оплаты электроэнергии для бытовых потребителей;
- для мониторинга проблем с электроснабжением в отдельно взятой квартире;
- при внутренних проверках и выяснении виновника ухудшения качества электроэнергии в многоквартирных домах;
- при страховании имущества граждан - в качестве доказательной базы при расследовании страховых случаев и подачи регрессионных исков;
- при разрешении вопросов с гарантийным ремонтом дорогостоящей бытовой техники, в качестве дополнительного страхового обеспечения при ипотечном кредитовании.

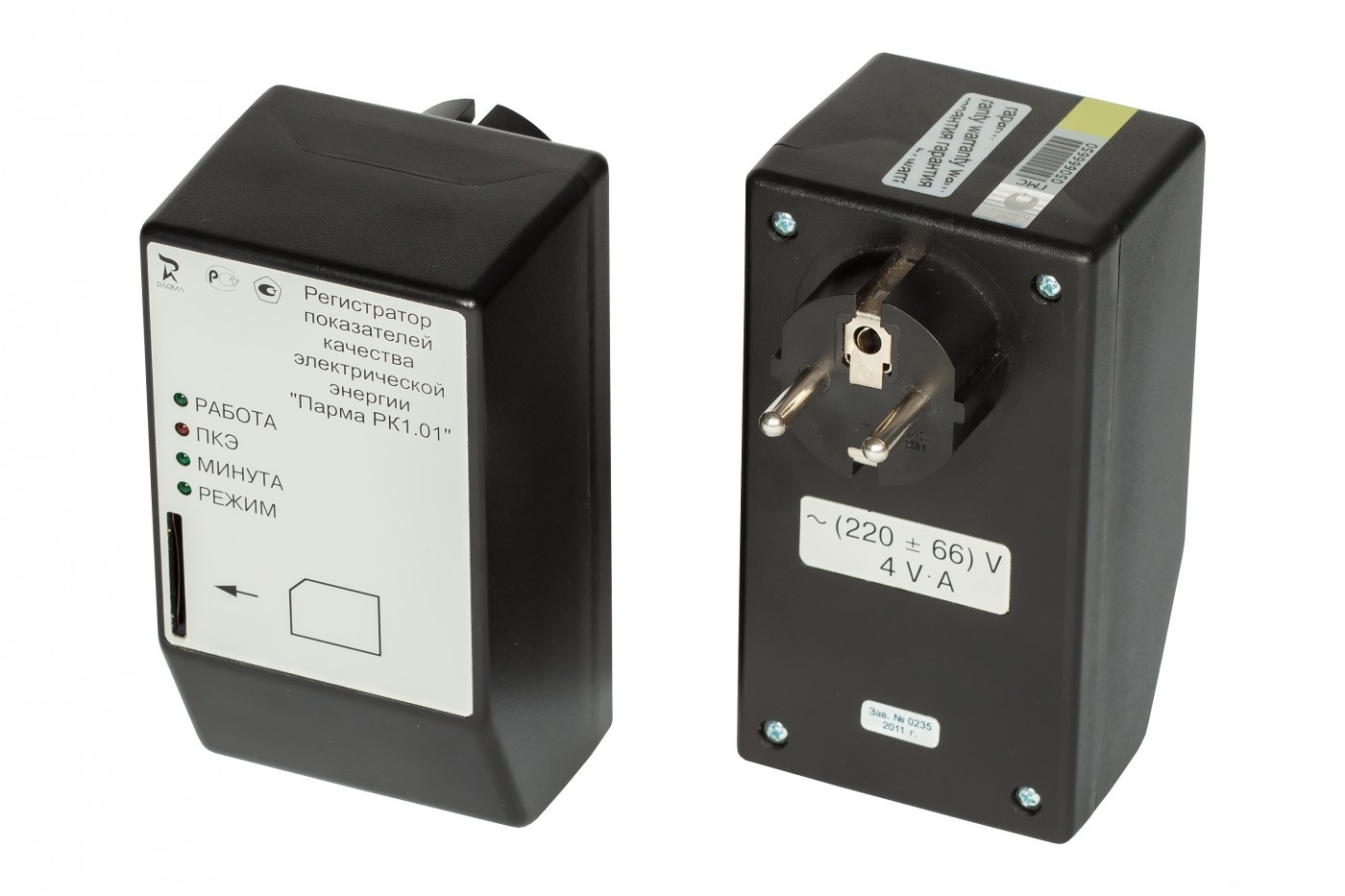

Конструкция регистратора Парма РК 1.01:
Регистратор Парма РК 1.01 представляет собой измерительный прибор, выполненный в корпусе из ударопрочной пластмассы. На лицевой панели корпуса регистратора расположены:
- инфракрасный порт для передачи текущих и усредненных данных;
- светодиоды идентификации режимов работы регистратора;
- разъем для подключения карты памяти стандарта ММС (Multi Media Card).
-
Регистратор оснащен вилкой питания с зажимом защитного заземления расположенной непосредственно на корпусе. Измерительные входы регистратора совмещены с вилкой питания.
Описание работы регистратора Парма РК 1.01:
- Питание регистратора осуществляется от контролируемой сети переменного тока.
- Регистратор осуществляет измерение, регистрацию и запись ПКЭ на карту памяти ММС.
- Каждые 24 часа на карте памяти ММС создается новый файл c результатами измерения ПКЭ.
- Файл имеет текстовый формат и расширение «.csv» (формат таблицы с разделителями «запятые» - импортируется в Microsoft Excel).
- Регистратор имеет неограниченную продолжительность непрерывной работы в режиме измерений, а в режиме регистрации продолжительность непрерывной работы зависит от выбранного режима записи данных ПКЭ на карту памяти ММС – линейного или циклического.
- Если режим записи на карту памяти выбран линейный, то продолжительность непрерывной работы регистратора определяется объемом карты памяти.
- Если режим записи на карту памяти выбран циклический, то продолжительность непрерывной работы регистратора в режиме регистрации неограничена. Запись на карту памяти ведется в циклическом режиме, путем замещения самого старого суточного файла.
- Пользователь имеет возможность получать текущие значения ПКЭ через ИК порт, как во время регистрации на карту памяти ММС, так и без карты памяти ММС.
- Для просмотра и обработки следует изъять из регистратора карту памяти и считать с нее информацию с помощью карт-ридера.
Метрологические характеристики регистратора Парма РК 1.01:
Регистратор обеспечивает измерение и регистрацию ПКЭ при Uном -220 В и fном – 50 Гц, в диапазонах и с погрешностями, соответствующими приведенным в таблице.
| Измеряемая величина | Обозначения | Ед. изм. | Диапазон измерения | Предел допускаемой погрешности измерения | Интервал усреднения, c | |
| Абсолютной,% | Относительной,% | |||||
| Установившееся отклонение напряжения | dUy | % | от – 30 до 30 | ± 0,5 | – | 60 |
| Отклонение частоты | Df | Гц | от - 5 до 5 | ± 0,02 | – | 20 |
| Коэффициент n-ой1)гармонической составляющей напряжения | KU (n) | % | от 0,05 до 30 |
± 0,05 при KU (n) < 1% |
± 5 при KU (n)> 1 % |
3 |
| Коэффициент искажения синусоидальности кривой напряжения | KU | % | от 0 до 30 |
± 0,1 при KU < 1% |
± 10 при KU> 1 % |
3 |
| Коэффициент временного перенапряжения | Kпер U | отн.ед. | от 1.1 до 1,3 | ± 0,022 | – | – |
| Глубина провала | dUп | % | от 10 до 30 | ± 1 | – | – |
| Длительность провала | Dtп | мс | от 10 до 60000 | ± 10 | – | – |
| Длительность перенапряжения | Dtпер | мс | от 10 до 60000 | ± 10 | – | – |
Примечание: n изменяется от 2 до 40.
Справочные технические характеристики регистратора Парма РК 1.01:
- частота питающей сети от 45 до 55 Гц;
- напряжение питающей сети 220±66 В;
- коэффициентом искажений синусоидальности кривой напряжения не более 30 %;
- перегрузочная способность по напряжению 380В в течение 2 часов;
- сопротивление изоляции не менее 2 МОм;
- электрическая прочность изоляции 1,35 кВ;
- потребляемая мощность не более 4 В·А;
- средняя наработка на отказ – не менее 25000 час;
- средний срок службы – не менее 10 лет;
- габаритные размеры регистратора – не более 63х121х100 мм;
- масса регистратора – не более 0,5 кг.
Условия эксплуатации регистратора Парма РК 1.01:
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 22261 при следующих рабочих условиях применения:
- температура окружающего воздуха от 0 до плюс 55 °С;
- относительная влажность воздуха 90 % при 30 °С;
- атмосферное давление от 70 до 106,7 кПа.

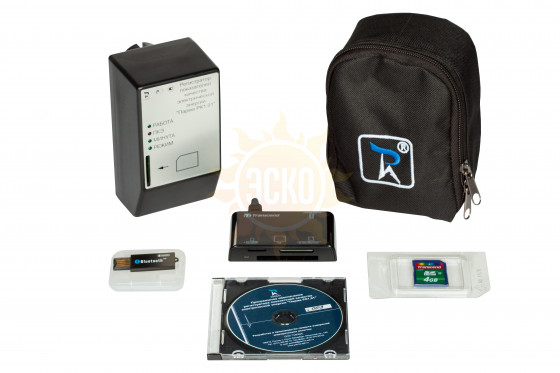

Комплект поставки Парма РК 1.01
| № | Наименование | Количество |
| 1. | Регистратор показателей качества электрической энергии «Парма РК1.01» | 1 |
| 2. | Карта памяти стандарта ММС | 1 |
| 3. | Адаптер ИК порта для связи регистратора с ПК | 1 |
| 4. | Карт – ридер для чтения/записи карты памяти стандарта ММС | 1 |
| 5. | Руководство по эксплуатации | 1 |
| 6. | Формуляр | 1 |
| 7. | Методика поверки | 1 |
| 8. | Компакт диск (ПО «Монитор РК1.01», «Мастер поверки РК1.01», «Мастер протокол РК1.01») | 1 |
| 9. | Сумка | 1 |
| 10. | Упаковочная коробка | 1 |
Дополнительная комплектация Парма РК 1.01:
(Поставляется по отдельному заказу)
| № | Наименование |
| 1. | КПК |
- Скачать: Описание
