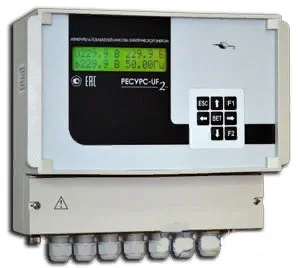

Ресурс-UF2 - измеритель показателей качества электрической энергии с поддержкой протокола МЭК 60-870-5-101
Отличительные особенности измерителя показателей качества электрической энергии Ресурс-UF2:
- Основной стационарный прибор (базовая модификация) типа средств измерений «Ресурс-UF2» для организации непрерывного контроля и анализа качества электрической энергии;
- Поддержка стандартного протокола передачи данных ГОСТ Р МЭК 60870-5-101–2006;
- Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30–2013 (класс А);
- Контроль качества электрической энергии на соответствие нормам, установленным в ГОСТ 32144–2013 и ГОСТ 13109–97;
- Возможность модернизации приборов, выпущенных до 2013 года, для соответствия ГОСТ 30804.4.30–2013 (класс А) и ГОСТ 32144–2013.
Область применения измерителя показателей качества электрической энергии Ресурс-UF2:
- Непрерывный мониторинг качества электрической энергии в соответствии с требованиями ГОСТ 33073–2014;
- Анализ качества электрической энергии;
- Автоматизированные информационно-измерительные системы (подсистемы) контроля качества электрической энергии (АИИС ККЭ).
Функциональные возможности измерителя показателей качества электрической энергии Ресурс-UF2:
- Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7–2013 (класс I), ГОСТ 32144–2013, ГОСТ 13109–97;
- Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15–2012 (класс F1);
- Измерение параметров напряжения, силы тока, углов фазовых сдвигов, мощности и энергии в соответствии с требованиями ГОСТ Р 8.655–2009;
- Регистратор результатов измерений;
- Регистратор аварийных событий;
- Цифровой осциллограф.
Измеряемые параметры измерителя показателей качества электрической энергии Ресурс-UF2:
ПКЭ:- Отклонение частоты (значение частоты);
- Отрицательное и положительное отклонения напряжения;
- Установившееся отклонение напряжения основной частоты;
- Установившееся отклонение напряжения прямой последовательности;
- Доза фликера (кратковременная и длительная);
- Коэффициент искажения синусоидальности напряжения (суммарный коэффициент гармонических составляющих напряжения);
- Коэффициент n-ой гармонической составляющей напряжения (n от 2 до 40);
- Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
- Длительность провала (прерывания) напряжения;
- Глубина провала напряжения;
- Длительность перенапряжения;
- Коэффициент перенапряжения.
Напряжение:
- Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник);
- Среднеквадратическое значение напряжения основной частоты;
- Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей.
Сила тока:
- Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник);
- Среднеквадратическое значение силы тока основной частоты;
- Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей;
- Коэффициент искажения синусоидальности тока (суммарный коэффициент гармонических составляющих тока);
- Коэффициент n-ой гармонической составляющей тока (n от 2 до 40).
Углы фазовых сдвигов:
- Угол фазового сдвига между напряжениями основной частоты;
- Угол фазового сдвига между напряжением и током основной частоты;
- Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 40);
- Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей.
Мощность:
- Активная фазная и трёхфазная мощность;
- Реактивная фазная и трёхфазная мощность;
- Полная фазная и трёхфазная мощность.
Энергия:
- Активная энергия прямого и обратного направлений;
- Реактивная энергия прямого и обратного направлений.
Технические характеристики измерителя показателей качества электрической энергии Ресурс-UF2:
| Измеряемый параметр | Диапазон измерений |
Пределы допускаемой погрешности: абсолютной Δ, относительной δ, % приведенной γ , % |
Примечание | |
| Среднеквадратическое значение напряжения, В | (0,01 - 1,5)·Uном | ±0,1 (γ) |
γ относительно Uном Uном= 57,735/100 В 220/380 В |
|
| Частота f, Гц | 42,5 - 57,5 | ±0,01 (Δ) | - | |
| Коэффициент искажения синусоидальности кривой напряжения KU, % | 0,5 - 30 | ±0,05 (Δ) | KU < Uном /U(1) | |
| ±5 (δ) | KU ≥ Uном /U(1) | |||
| Коэффициент n-ой гармонической составляющей напряжения KU(n), % | 0,1 - 30 | ±0,05 (Δ) | KU(n) < Uном/U(1) | |
| ±5 (δ) | KU(n) ≥ Uном/U(1) | |||
| Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % | 0 - 20 | ±0,15 (Δ) | - | |
| Длительность провала и прерывания напряжения, с | 0,01 - 60 | ±0,02 (Δ) | - | |
| Глубина провала напряжения, % | 10 - 100 | ±0,2 (Δ) | - | |
| Длительность перенапряжения, с | 0,01 - 60 | ±0,02 (Δ) | - | |
| Коэффициент перенапряжения | 1,1 - 2,0 | ±0,002 (Δ) | - | |
| Кратковременная доза фликера | 0,2 - 10 | ±5 (δ) | - | |
| Среднеквадратическое значение силы тока, А | (0,01 - 1,2)·Iном | ±0,2 (γ) |
γ относительно Iном; Iном =1 A; 5 A |
|
| Коэффициент искажения синусоидальности кривой тока KI, % | 0,1 - 100 | ±0,15 (Δ) | KI< 3 | |
| ±5 (δ) | KI≥ 3 | |||
| Коэффициент n'ой гармонической составляющей тока KI(n), % | 0,2 - 50 | ±0,15 (Δ) | KI(n)< 3 | |
| ±5 (δ) | KI(n)≥ 3 | |||
| Угол фазового сдвига между напряжением и током основной частоты | ±180° | ±0,1° (Δ) | - | |
| Активная мощность, Вт | - | ±0,2 (γ) | γ относительно Sном | |
| Реактивная мощность, вар | - | ±0,5 (γ) | γ относительно Sном | |
| Полная мощность, В·А | - | ±0,5 (γ) | γ относительно Sном | |
| Активная энергия, Вт·ч | - | ±5 (δ) | - | |
| Реактивная энергия, вар·ч | - | ±1 (δ) | - | |
| Текущее время, с | - | ±20 | При работе с устройством синхронизации времени (GPS/ГЛОНАСС-приёмник). Погрешность по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» | |
| Интервал времени (ход часов), с/сут | - | ±1 | Без устройства синхронизации времени (GPS/ГЛОНАСС-приёмник) | |
|
Примечания: 1 U(1)– среднеквадратическое значение напряжения основной частоты 2 Sном – номинальное значение полной однофазной (Sном= Uном ·Iном) или трёхфазной (Sном = 3·Uном ·Iном) мощности |
||||
| 1) Полный перечень метрологических характеристик приведён в эксплуатационной документации на прибор | ||||
| Хранение результатов измерений | ||||
| Параметры электрических величин с временем измерения 1 минута | Не менее 7 суток | |||
| Параметры электрических величин с временем измерения 10 минут | Не менее 15 суток | |||
| Статистические характеристики показателей качества электрической энергии за 1 сутки | Не менее 3 месяцев | |||
| Статистические характеристики показателей качества электрической энергии за 7 суток | Не менее 1 года | |||
| Параметры провалов напряжения, перенапряжений и прерываний напряжения | Не менее 100 событий | |||
| Кратковременная доза фликера | Не менее 35 суток | |||
| Профили мощностей с временем измерения 30 минут | Не менее 3 месяцев | |||
| Параметры энергии за 1 сутки | Не менее 1 года | |||
| Параметры энергии за расчётный период | Не менее 1 года | |||
| Гистограммы провалов и перенапряжений | До 30 событий | |||
| Схемы подключений | ||||
| Входы напряжений |
Трёхфазная четырёхпроводная схема Трёхфазная трёхпроводная схема Однофазная двухпроводная схема |
|||
| Входы тока |
Схема с тремя трансформаторами тока Схема с двумя трансформаторами тока в произвольных фазах |
|||
| Измерительные входы для подключения к трансформаторам напряжения | ||||
| Количество входов | 3 | |||
| Номинальные среднеквадратические значения фазного/междуфазного напряжений | 57,7/100 В | |||
| Входное сопротивление | Не менее 100 кОм | |||
| Измерительные входы для непосредственного включения по напряжению | ||||
| Количество входов | 3 | |||
| Номинальные среднеквадратические значения фазного/междуфазного напряжений | 220/380 В | |||
| Входное сопротивление | Не менее 400 кОм | |||
| Измерительные входы тока | ||||
| Количество входов | 3 | |||
| Количество диапазонов измерений | 2 | |||
| Номинальное среднеквадратическое значение силы тока | 1 А и 5 А | |||
| Измерительные входы входное сопротивления | ||||
| Для входов тока с номинальным среднеквадратическим значением силы тока 5 А | Не более 0,05 Ом | |||
| Ддля входов тока с номинальным среднеквадратическим значением силы тока 1 А | Не более 0,25 Ом | |||
| Общие характеристики | ||||
| Интерфейс |
RS-232 – до 115200 бит/c RS-485 – до 115200 бит/c |
|||
| Протоколы передачи данных | «Ресурс» или МЭК 60870-5-101 (в зависимости от исполнения) | |||
| Электропитание |
Диапазон напряжения электропитания переменного тока – от 85 до 265 В Диапазон частоты – от 42,5 до 57,5 Гц Потребляемая мощность – не более 20 В·А |
|||
| Условия эксплуатации |
Устойчивость к климатическим воздействиям – группа 4 по ГОСТ 22261–94 Диапазон температуры в рабочих условиях эксплуатации – от минус 20 °С до плюс 55 °С |
|||
| Программное обеспечение |
«Монитор Ресурс-UF2» – просмотр оперативных результатов измерений «Ресурс-UF2 Opera» – архивирование оперативных результатов измерений «Ресурс-UF2Plus» – работа с архивами результатов измерений «Ресурс-БРИЗ» – работа в автоматизированных информационно-измерительных системах |
|||
| Габаритные размеры | 290 × 255 × 130 мм | |||
| Масса | 3 кг | |||
Комплект поставки Ресурс-UF2
| № | Наименование | Количество |
| 1 | Измеритель показателей качества электрической энергии Ресурс-UF2 (с выбранным типом протоколом передачи данных) | 1 |
| 2 | Устройство синхронизации времени (GPS/ГЛОНАСС-приёмник с внешней антенной) | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Кабели измерительные напряжения | 1 |
| 5 | Кабели измерительные тока | 1 |
| 6 | Кабель нуль-модемный RS-232 | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Паспорт | 1 |
| 9 | Методика поверки | 1 |
| 10 | Компакт диск с программным обеспечением | 1 |
Дополнительная комплектация Ресурс-UF2
| № | Наименование | Количество |
| 1 | КН-064, комплект кабелей напряжения измерительных | 1 |
| 2 | КЗ-065, кабель заземления | 1 |
| 3 | ГКU-х, переходник гнездо-клемма U | 1 |
- Скачать: Руководство по экплуатации
