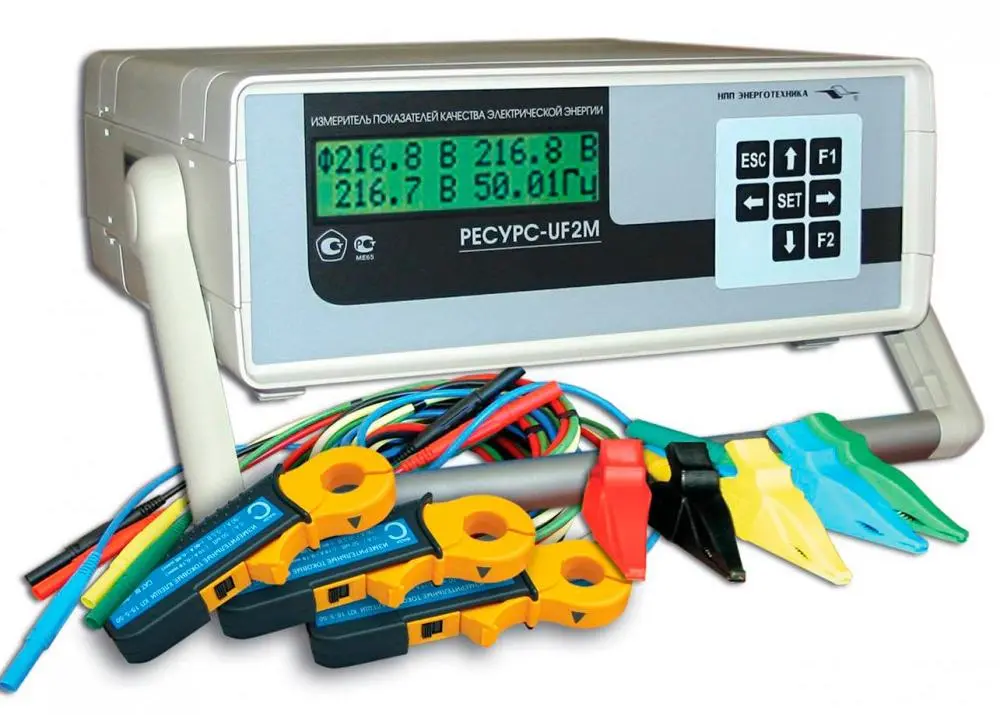

Ресурс-UF2МВ-3П15-5 - измеритель показателей качества электрической энергии

Под заказ
Гарантия: 18 мес.
Цена по запросу

Варианты написания: Ресурс-UF2MB-3П15-5, Ресурс-УФ2МВ-3П15-5

Назначение измерителя Ресурс-UF2МВ-3П15-5:

Измерители показателей качества электрической энергии «РЕСУРС-UF2» (далее измерители) предназначены для измерений характеристик напряжения, включая основные показатели качества электрической энергии (ПКЭ) по ГОСТ 13109-97, характеристик тока, мощности и энергии переменного трехфазного и однофазного тока, как в автономном режиме, так и в составе информационно- измерительных систем. Измерители предназначены для контроля показателей качества электрической энергии в соответствии с РД 153-34.0-15.501-00 (часть 1) и анализа качества электрической энергии в соответствии с РД 153-34.0-15.501-01 (часть 2). В комплектацию входит 3 комплекта токоизмерительных клещей (от 2 мА до 7,5 А).

Область применения: измерение ПКЭ на предприятиях промышленности и в энергосистемах, обследование электросетей предприятий (энергоаудит), учет потоков мощности в энергосистемах, учет межсистемных перетоков, учет выработки и потребления электроэнергии.

Измерители могут быть использованы в качестве образцового счетчика электроэнергии для проверки и поверки счетчиков электроэнергии, в том числе и на месте эксплуатации, класса 0,5 (0,5S) и менее точных (модификации «Ресурс-UF2C» , «Ресурс-UF2М» ) и класса 1,0 (1,0S) и менее точных (модификация «Ресурс-UF2» ).

Описание измерителя Ресурс-UF2МВ-3П15-5:

Измерители выпускаются в следующих модификациях: «Ресурс-UF2» , «Ресурс-UF2C» , «Ресурс-UF2М» .

Измерители выполнены в настенном стационарном варианте (модификации «Ресурс-UF2» , «Ресурс-UF2C» ) и настольном переносном варианте (модификация «Ресурс-UF2М» ). Все модификации измерителей имеют встроенные клавиатуру и индикатор для работы в автономном режиме. Измерители имеют интерфейсы RS-232 и RS-485.

Измерители могут работать в составе автоматизированных систем типа «Ресурс» .

Измерители «Ресурс-UF2» имеют две группы трехфазных измерительных входов напряжения, с номинальными действующими значениями Uном фазных/междуфазных напряжений 220/(220 · √3 ) В (прямой вход) и (100/ √3 )/100 В (трансформаторный вход). Напряжения подаются одновременно только на одну группу входов.

Измерители «Ресурс-UF2С» и «Ресурс-UF2М» имеют 4 измерительных входа напряжения, работающих на двух диапазонах измерения: 220/(220· √3 ) В и (100/ √3 )/100 В.

Измерители «Ресурс-UF2М» могут иметь 4 измерительных низковольтных входа напряжения, предназначенные для измерения действующих значений напряжения до 10 В. При наличии низковольтного входа напряжения в наименовании модификации измерителя добавляется буква «В», «Ресурс-UF2МВ» .

Измерители могут использоваться для работы в однофазных, трехфазных трехпроводных и четырехпроводных электрических сетях. Дополнительно модификации «Ресурс-UF2C» и «Ресурс-UF2М» могут использоваться для работы в пятипроводных электрических сетях.

Измерительные входы напряжений гальванически изолированы от остальных частей измерителя.

При измерениях в электрических сетях с более высокими значениями напряжения должны быть использованы измерительные трансформаторы напряжения или делители напряжения.

Измерители имеют три (модификация «Ресурс-UF2» ) или четыре (модификации «Ресурс-UF2С» и «Ресурс-UF2М» ) группы входов для измерения характеристик силы тока с номинальным действующим значением силы тока (I ном ) 5 А, 1 А при непосредственном подключении, и более при использовании трансформаторов тока. Измерительные входы тока гальванически изолированы друг от друга и от остальных частей измерителя.

Измерители могут комплектоваться разъемными трансформаторами тока (ТТ) с номинальным первичным током: 1 А, 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А, 3000 А. Измеритель обеспечивает работу с двумя типами разъемных трансформаторов тока: тип «Т» - с токовым выходом, тип «П» - с потенциальным выходом. При комплектации измерителей трансформаторами тока, их краткое обозначение и номинальные значения первичных токов указываются через дефис в наименовании измерителя без обозначения единицы измерения.


Основные технические характеристики измерителя Ресурс-UF2МВ-3П15-5:

Метрологические характеристики представлены в таблице 1.

Входное сопротивление измерителей:
а) по измерительным входам напряжений не менее 400 кОм (модификации «Ресурс-UF2С», «Ресурс-UF2М»)
б) по прямым измерительным входам напряжений не менее 400 кОм (модификация «Ресурс-UF2»);
в) по трансформаторным измерительным входам напряжений не менее 100 кОм (модификация «Ресурс-UF2»);
г) по измерительным входам токов с номинальным значением 5 А не более 0,05 Ом;
д) по измерительным входам токов с номинальным значением 1 А не более 0,25 Ом;
е) по низковольтным измерительным входам «10 В» не менее 30 кОм ( для «Ресурс-UF2МВ»).

Таблица 1 - Диапазоны измерений и пределы допускаемых погрешностей
