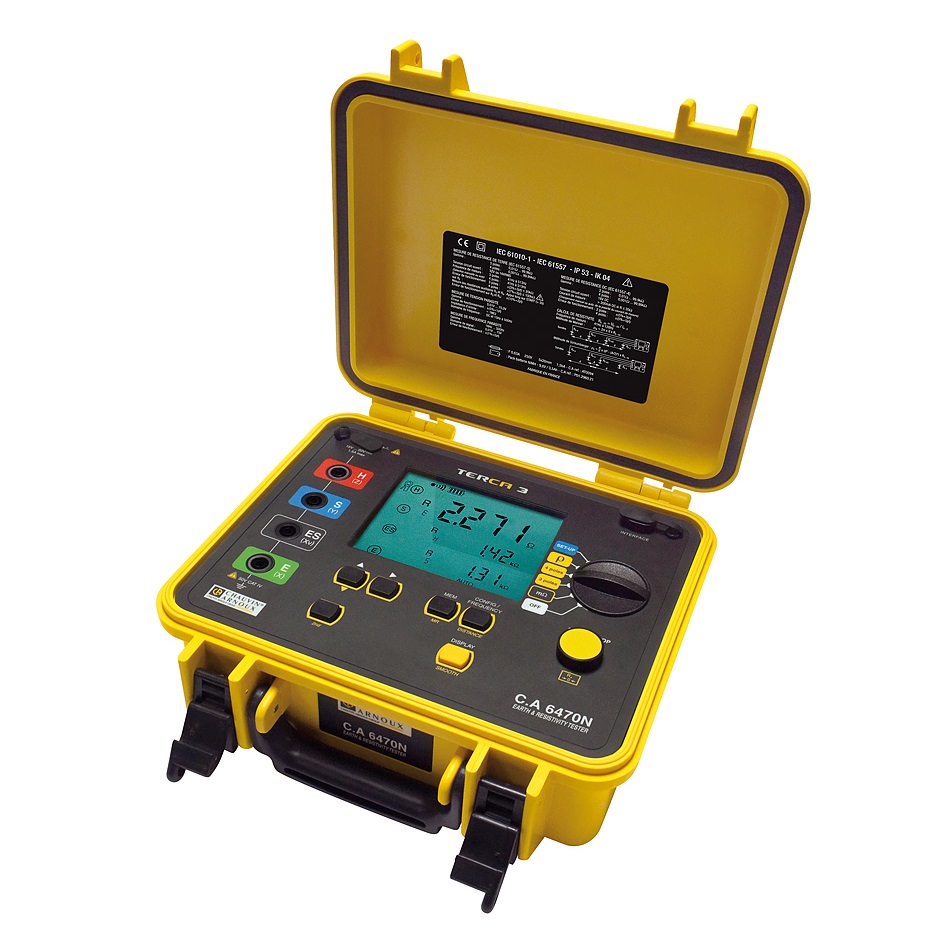

C.A 6470N - измеритель удельного сопротивления грунта и устройств заземления

Под заказ
Производитель: Chauvin Arnoux
Гарантия: 36 мес.
Межповерочный интервал: 24 мес.
Цена по запросу

Назначение прибора С.А 6470N:

Прибор С.А 6470N объединяет в себе три прибора, поскольку предназначен для оценки действующих устройств заземления, определения наилучшего положения новых электродов заземления и проверки электрических соединений.

Измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта - все виды измерений выбираются при помощи поворотного переключателя режимов.

С.А 6470N обеспечивает надежные измерения, благодаря:

  • Использованию традиционных методов измерения при помощи вспомогательных электродов-штырей;
  • Автоматической диагностике перед началом измерения и сообщению о присутствии неисправностей (плохие соединения или электрические помехи);
  • Широкому диапазону измерений от 0,01 Ом до 100 кОм.

Для повышения точности и уменьшения влияния мешающих сигналов С.А 6470 пошел дальше, предложив ручной или автоматический выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц.

Прибор обеспечивает улучшенные расчетные функции:

  • Для вычисления связи между заземлителями необходимо выполнить последовательно 3 измерения, после чего прибор вычисляет коэффициент связи автоматически;
  • Удельное сопротивления грунта вычисляется автоматически по методу Венера (Venner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между электродами.

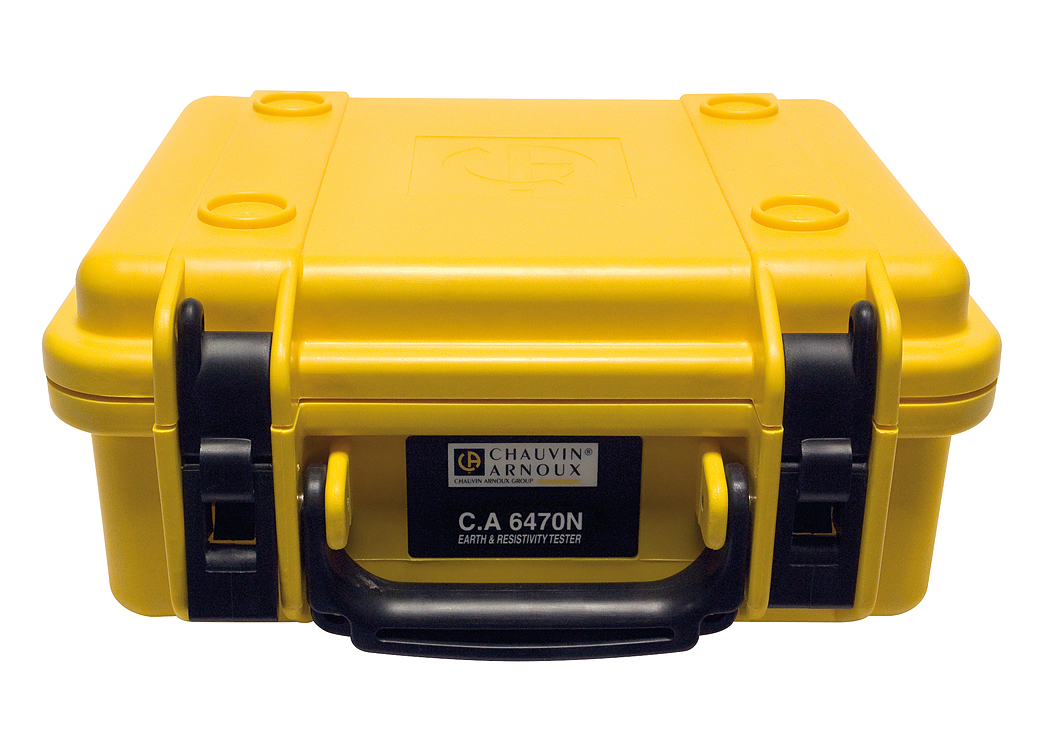

Прибор предназначен для работ в поле, для чего помещен в прочный, влагонепроницаемый, компактный и удобный корпус. Результаты измерений отображаются на большом ЖК-дисплее с подсветкой. Прибор питается от внутреннего аккумулятора, который заряжают через внешнее зарядное устройство от бытовой электросети или прикуривателя автомобиля. Тестер позволяет упорядоченно запоминать результаты измерений. Имеется выход для экспорта данных и дальнейшей обработки.

Для удобства выводы прибора для подключения четырех штырей обозначены разными цветами. Штыри и провода также окрашены в соответствующие цвета. Имеется сумка для переноски, в отсеки которой помещаются прибор и все принадлежности.

Особенности прибора С.А 6470N:

  • Многофункциональность: сопротивление заземления, связь заземлителей, сопротивление грунта, проводимость / сопротивление;
  • Прочный водонепроницаемый корпус для полевых условий;
  • Большой ЖК-дисплей с подсветкой обеспечивает прекрасную удобочитаемость результатов на 3 синхронных цифровых индикаторах и отображение разных символов для лучшего понимания идеи измерения и действия различных кнопок;
  • Прямой доступ к измерениям через переключатель режимов;
  • Зарядка аккумуляторов от сети или прикуривателя автомобиля;
  • Используется обычный метод с электродами;
  • Автоматическое обнаружение плохих контактов или паразитного напряжения;
  • Широкий диапазон измерения: сопротивление от 0,01 Ом до 100 кОм;
  • Возможность выбора частоты измерения от 41 Гц до 512 Гц;
  • Программируемая сигнализация (только при измерении проводимости). Для различения высокого и низкого сопротивления при помощи звукового сигнала необходимо включить сигнализацию. Когда значение сопротивления лежит выше/ниже порога включается звуковой сигнал;
  • Память. Прибор С.А 6470 имеет внутреннюю память для хранения 512 измерений. Результаты хранятся в определенном порядке, благодаря присвоенным индексам (указателям): для хранения сопротивления заземления и проводимости используется индекс OBJ:TEST; для хранения сопротивления связи - OBJ:TEST:1,2,3,4; для хранения сопротивления грунта - OBJ:TEST: DISTANCE;
  • Функция сглаживания (SMOOTH). Функция используется, когда результаты измерения нестабильны. Это облегчает считывание и интерпретацию результатов;
  • Автоматический расчет коэффициента связи заземлителей.


Технические характеристики прибора С.А 6470N:

Параметр Значения
Диапазон измерения сопротивления от 0,01 Ом до 100 кОм
Выбор измерительного напряжения 16 или 32 В эфф.
Выбор частоты измерительного сигнала от 41 до 512 Гц
Измерение R S и R H от 0,01 Ом до 100 кОм
Паразитное напряжение max 60 В пик.
Водонепроницаемый корпус IP53
стандарт NF EN 60529
Питание прибора NiMH аккумулятор
Интерфейс связи двунаправленный, оптический, для подключения ПК
Электрическая безопасность прибор имеет двойную изоляцию, Cat. IV 50 В эфф.
соответствует стандарту EN 61326-1 / EN 61010-1 и IEC 61557-1-4-5

Комплект поставки C.A 6470 N:

Наименование Количество
1. Прибор (С.А 6470 N) 1
2. Сумка 1
3. Руководство пользователя на русском языке 1
4. Электрод Т-образный(штырь) 2
5. Провод 5м 1
6. Провод 10м 1
7. Провод 15м 1

Дополнительная комплектация C.A 6470 N:

(Поставляется по отдельному заказу)

Наименование Количество
Провод в бобине, 33м 1
Провод в бобине, 50м 1
Провод в бобине, 100м 1
Провод в бобине, 166м 1
Электрод Т-образный 1
