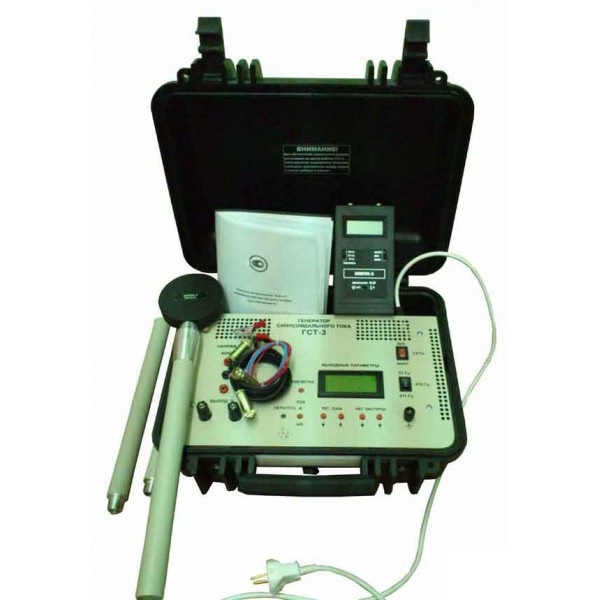

КДЗ-2 - комплекс измерительный для диагностики качества контуров заземления

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение прибора КДЗ-2:

Комплекс предназначен для измерения напряжений и токов номинальной частотой 57 Гц, а также для измерения и расчета основных характеристик заземляющих устройств (ЗУ):

  • сопротивления металлосвязи оборудования с ЗУ;
  • удельного сопротивления грунта по методу ВЭЗ;
  • сопротивления растекания тока;
  • напряжения прикосновения;
  • распределения напряжения и тока по заземляющему устройству при имитации короткого замыкания.

Область применения – ЗУ электроустановки до и выше 1кВ.

Особенности прибора КДЗ-2:

Селективный вольтамперметр для контроля и диагностики заземляющих устройств КДЗ-2 представляет собой переносной прибор, собранный в диэлектрическом корпусе. Конструктивно КДЗ-2 состоит из двух печатных плат, помещенных в корпус из ударопрочного пластика. На верхней панели КДЗ-2 расположены жидкокристаллический индикатор, пленочная клавиатура, клавишный переключатель диапазонов тока, два движковых переключателя питания и подсветка шкалы. На одной из торцевых частей корпуса расположены входные гнезда подключения измеряемых напряжения и тока и переключатель режима входной цепи. На другой торцевой части расположены разъем для подключения RS-232, гнездо подключения сетевого адаптера для зарядки аккумуляторной батареи и предохранитель в цепи измерения тока. На нижней стороне панели корпуса имеется отсек, закрываемой крышкой, для размещения четырех аккумуляторов.

КДЗ-2 выполнен по одноканальной схеме с коммутатором. Выход канала подключен к АЦП, имеющему в своем составе избирательный полосовой фильтр на частоту 57 Гц, режекторный фильтр на частоту 50 Гц и схемы масштабирования. Управление работой канала измерения, расчет параметров, хранение результатов и управление индикатором осуществляются встроенным микроконтроллером.

Селективный вольтамперметр КДЗ-2 может быть подключен к персональному компьютеру через кабель RS-232 для передачи данных.

Персональный компьютер должен удовлетворять следующим условиям: IBM совместимый компьютер не ниже 486; операционная система W98 ¸ WXP; ОЗУ не менее 16 МБ; поддержка видеорежима 640х480.

Технические характеристики прибора КДЗ-2:

Параметр Значения
Напряжение переменного тока частотой (57 ± 0,5) Гц (1,00 … 5,00) мВ
(5,00 … 50,0) мВ
(5,00 … 40,0) В
(50,0 … 500) мВ
500 мВ … 5,00 В
Сила переменного тока частотой (57 ± 0,5) Гц (1,00 … 5,00) мА
500 мА … 5 А
(5,00 … 50,0) мА
(50,0 … 500) мА
Время одного измерения тока и напряжения, математической обработки данных и вывода на индикацию не более, с. 10
Входное сопротивление канала измерения напряжения не менее, МОм 1
Входное сопротивление канала измерения тока на пределе (1 … 50) мА не более, Ом 5
входное сопротивление канала измерения тока на пределе 50 мА...5 А не более, Ом 0,05
диапазон вычисляемых сопротивлений, выводимых на индикатор Ом .......   0,1 …4∙10 4
Габаритные размеры КДЗ-2 (185х135х65)   мм
Масса КДЗ-2 1 2,0 кг.

"
