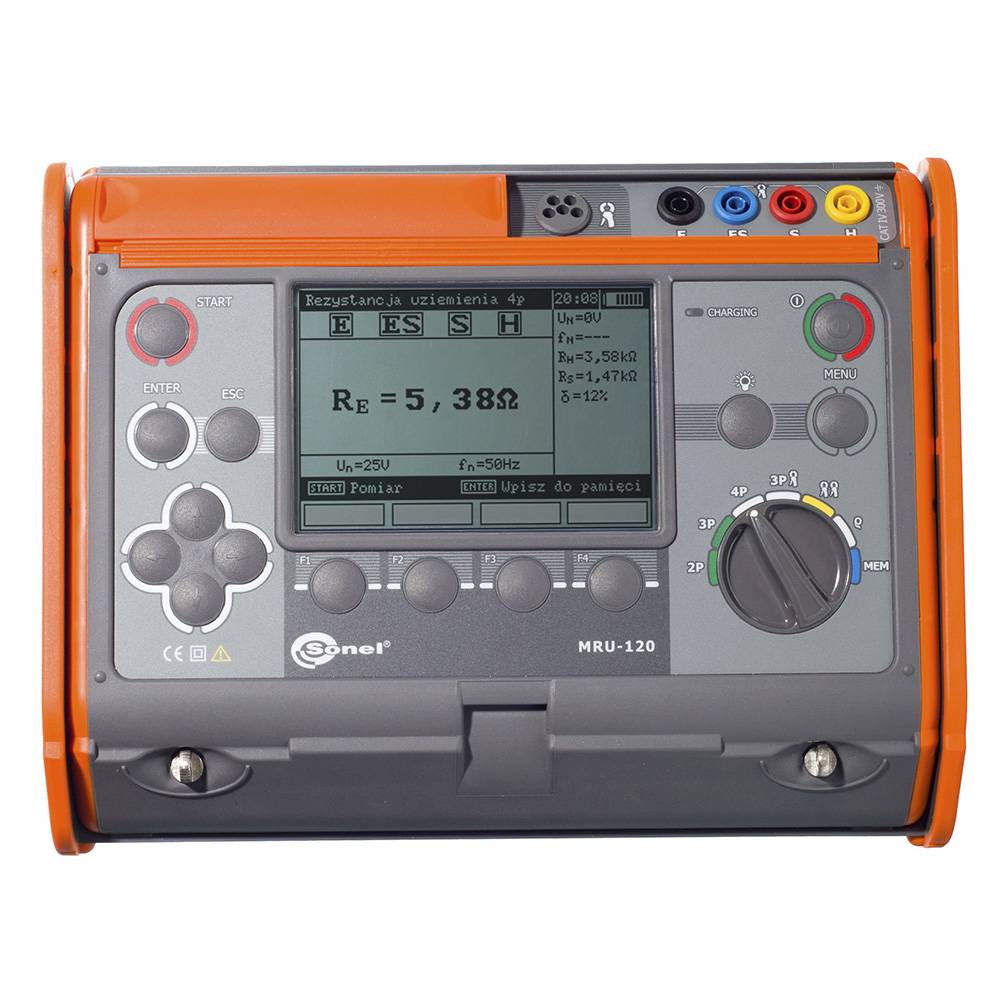

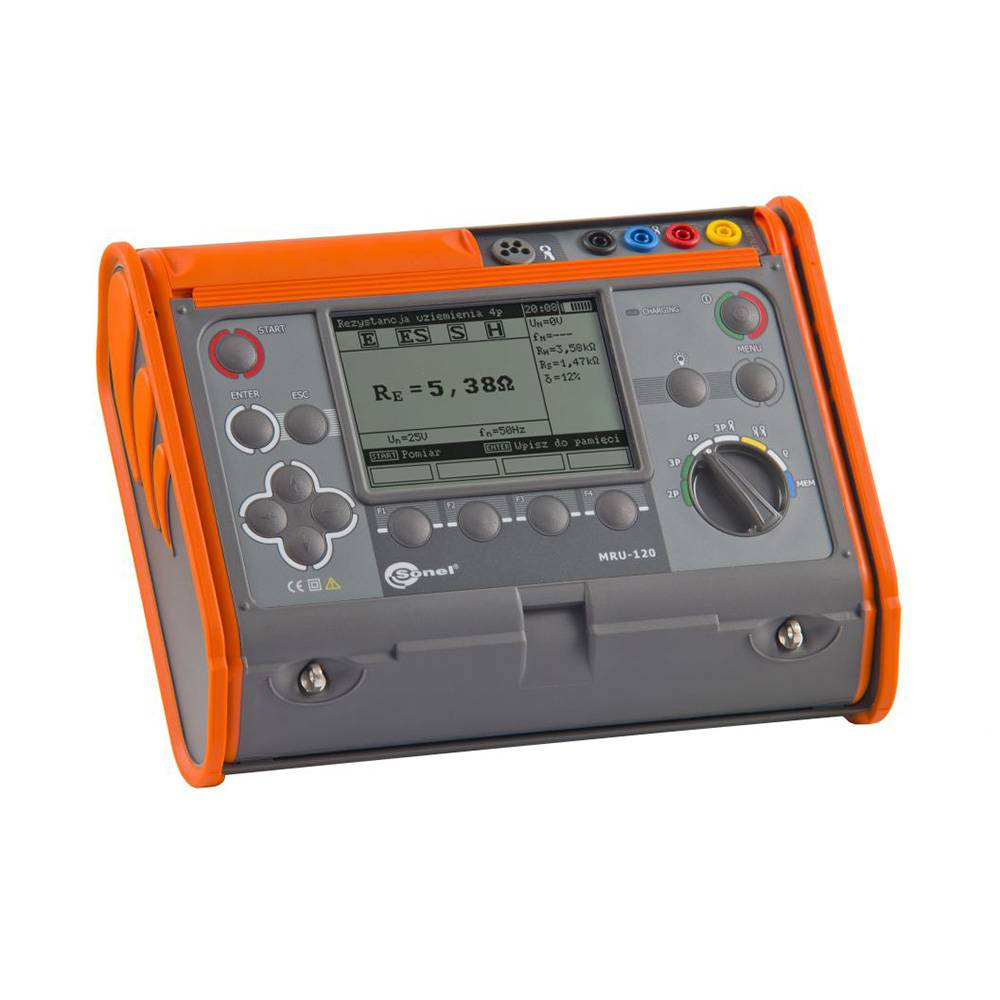

MRU-120 - измеритель параметров заземляющих устройств






Под заказ
Цена по запросу
Назначение и область применения измерителя MRU-120:
MRU-120 — портативный измеритель параметров заземляющих устройств и молниезащит, являющийся представителем новой линейки приборов.
Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Особенности измерителя MRU-120:
-
измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
измерение сопротивления заземляющих устройств методом двух клещей; измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
высокая помехоустойчивость;
сохранение результатов измерений в память;
подключение измерителя к компьютеру (USB);
совместимость с программой СОНЭЛ Протоколы;
степень защиты корпуса — IP54.
Дополнительные технические характеристики измерителя MRU-120:
Параметр | Значения |
Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
Категория безопасности | IV 300 В согласно EN 61010-1 |
Степень защиты корпуса PN-EN 60529 | IP54 |
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
Частота измерительного тока | 125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц |
Измерительное напряжение и ток для 2p | U<24 В RMS, I≥200 мA для R≤60 Ом |
Измерительное напряжение для 3p, 4p | 25 или 50 В |
Измерительный ток 3p, 4p | >200 мA |
Максимальное сопротивление измерительных зондов | 20 кОм |
Индикация тока помех (клещи) | ≤0,5 мA |
Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч |
Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
Длительность измерения сопротивления для метода 2p | <6 секунд |
Длительность измерения для остальных методов | <8 секунд |
Габаритные размеры | 288 x 223 x 75 мм |
Масса измерителя | приблизительно 2 кг |
Рабочая температура | -10..+50 °C |
Температура зарядки аккумуляторов | +10..+35 °C |

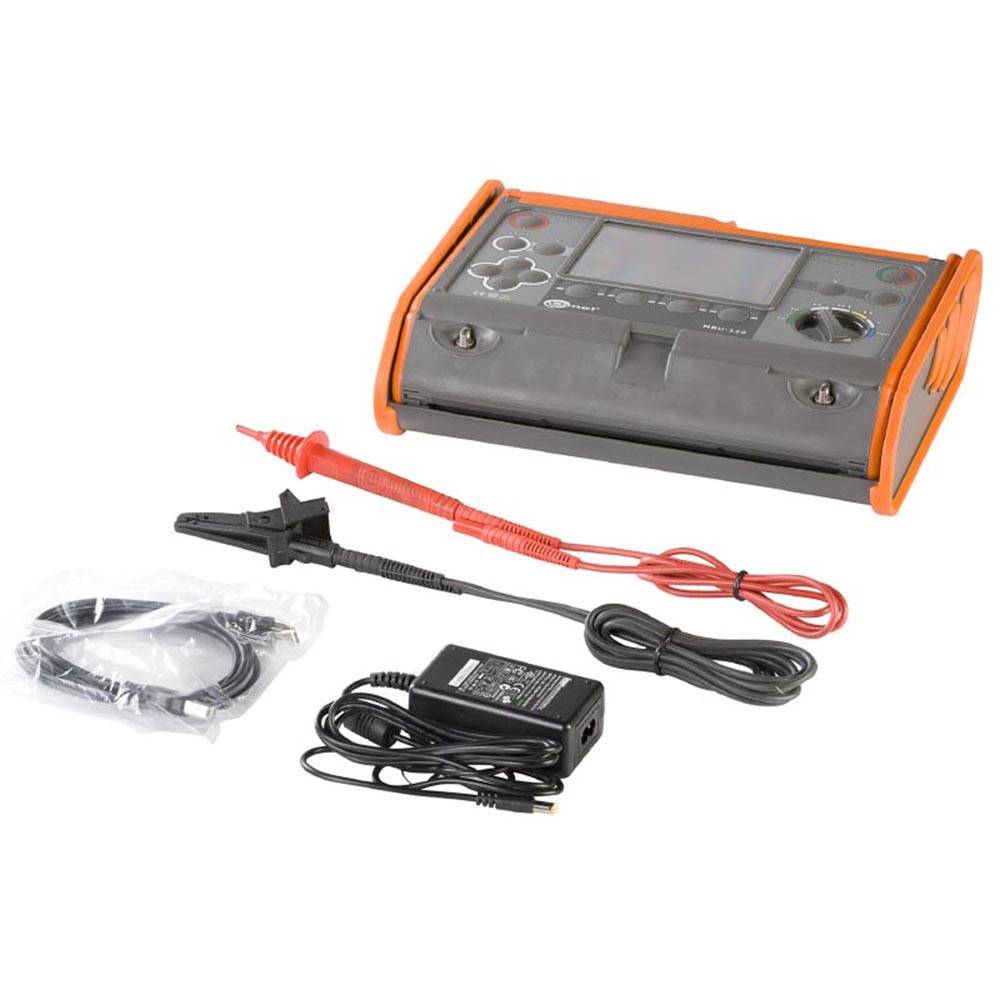

Комплект поставки MRU-120
№ | Наименование | Количество |
1. | Прибор | 1 |
2. | Документация | 1 |
3. | Провод измерительный 1,2м с разъемами "банан" желтый | 1 |
4. | Провод измерительный 2,2 м с разъемами "банан" черный | 1 |
5. | Провод измерительный 25 м на катушке с разъёмами "банан" голубой | 1 |
6. | Провод измерительный 25 м на катушке с разъемами "банан" красный | 1 |
7. | Провод измерительный 50м на катушке с разъемами "банан" желтый | 1 |
8. | Зонд измерительный для забивки в грунт 30 см | 4 |
9. | Зонд острый с разъемом «банан» желтый | 1 |
10. | Зажим "Крокодил" изолированный черный K01 | 1 |
11. | Кабель последовательного интерфейса USB | 1 |
12. | Кабель сетевой | 1 |
13. | Зарядное устройство для аккумуляторов Z7 | 1 |
14. | Зарядное устройство для аккумуляторов приборов автомобильное (12В) | 1 |
15. | Аккумуляторная батарея NiMH SONEL-07 4,8V | 1 |
16. | Футляр с ремнём L2 | 1 |
17. | Комплект ремней "Свободные руки" | 1 |
18. | Клещи измерительные C-3 | 1 |
Дополнительная комплектация MRU-120
N-1, клещи передающие |
NiMH SONEL-07 4,8V (для MRU-200, MPI-520/525), Аккумуляторная батарея |
OR-1 (USB), беспроводной интерфейс |
Зажим крокодил изолированный красный K02, для MPI-5XX, MRU-200 |
Зажим специальный, типа струбцина с разъемом банан (MRU-10x, MMR-6xx, MPI-51x) |
Зонд измерительный, для забивки в грунт (80 см) |
Катушка, для намотки измерительного провода |
Комплект измерительных проводов, CMP |
Отсек для батареек LR14, тип C |
СОНЭЛ Протоколы 2.0, программа автоматического формирования протоколов испытаний электроустановок |
Футляр, для двух зондов (80 см) |
- Скачать: Руководство по экплуатации
- Скачать: Буклет
