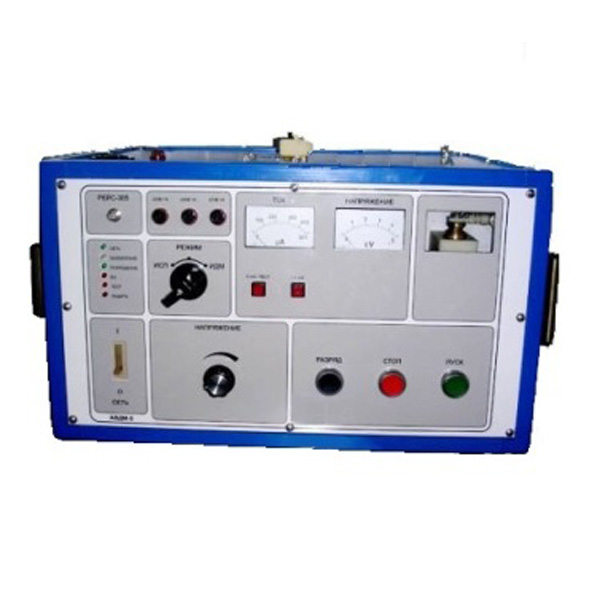

АВДМ-5 - аппарат высоковольтный

Гарантия
12 мес.
  • Описание

Назначение аппарата АВДМ-5:

Аппарат высоковольтный АВДМ-5 предназначен для проведения испытаний изоляции проводов и кабелей связи, а также низковольтных силовых кабелей повышенным выпрямленным напряжением и определения расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра РЕЙС-305 .

Условия эксплуатации аппарата АВДМ-5:

  • Температура воздуха от минус 30 ºС до плюс 40 ºС;
  • Относительная влажность до 80 % при температуре плюс 25 ºС;
  • Атмосферное давление 530 - 800 мм рт. ст.

Основные технические данные аппарата АВДМ-5:

Параметр Значения
Напряжение питания частотой 50 Гц, В 220  ± 22
Максимальная потребляемая мощность, кВА 1
Максимальное выходное выпрямленное напряжение, кВ, не менее 4,5
Максимальный выходной ток в режиме "ИСПЫТАНИЕ", мА, не менее 47 ± 3
Максимальная запасаемая энергия разряда в режиме "ИДМ", Дж, не менее 500
Относительная погрешность измерения выходного напряжения, %, не более 3
Относительная погрешность измерения выходного тока, %, не более 3
Диапазон измерения расстояния до места повреждения методом дугового разряда, м разряда, м 40 - 30000
Относительная погрешность измерения расстояния до места повреждения, %, не более 0,2
Габаритные размеры, мм, не более 510 x 150 x 500
Масса, кг, не более 39

"
