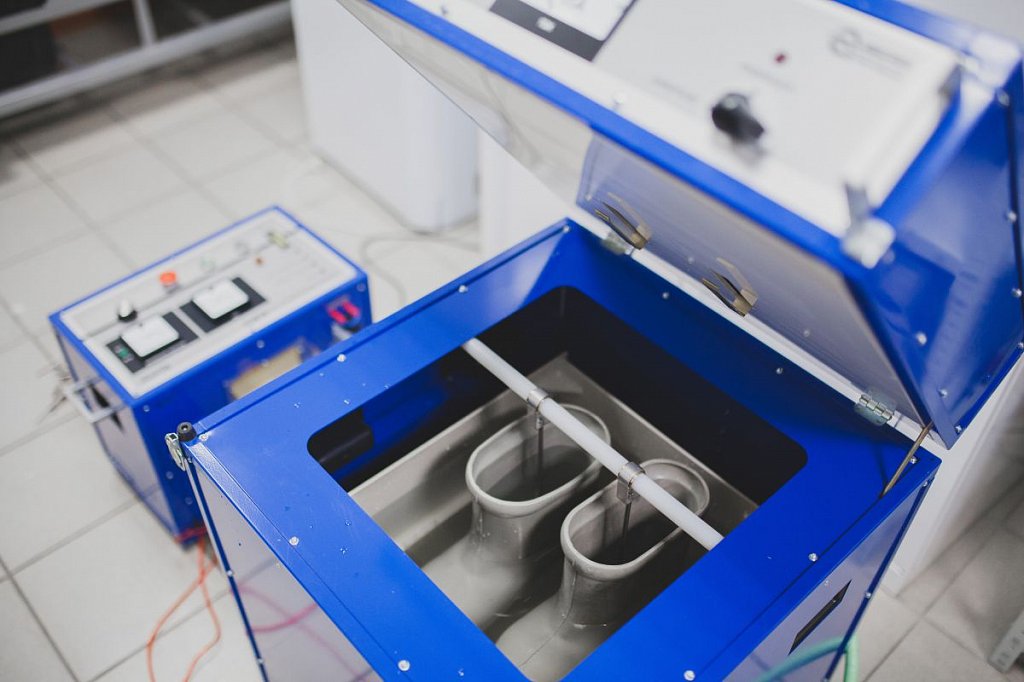

И-20М - установка для испытания индивидуальных средств защит от поражения электротоком

Под заказ
Производитель: Angstrem
Гарантия: 24 мес.
Цена по запросу

Новая разработка компании «АНГСТРЕМ» - Высоковольтная установка И-20М активно покоряет просторы не только России, но и ближайшего зарубежья – Казахстана и Белоруссии.

Высоковольтная установка предназначена для проведения испытаний средств индивидуальной защиты при работе с высоким напряжением. Будучи введенной в производство чуть более года назад она уже пользуется спросом со стороны крупнейших предприятий. В настоящее время высоковольтные установки И-20М обеспечивают безопасность работы специалистов в сфере энергетики, электроснабжения, связи, добычи природных ресурсов, на железной дороге и даже в пограничной зоне.


Испытание средств защиты
Приемо-сдаточные и периодические испытания средств защиты проводятся периодически в срок, устанавливаемый требованием действующих законодательных норм. В случае возникновения пробоя, перекрытия, разряда или превышения норм утечки испытываемое изделие изымается из эксплуатации или направляется в ремонт. На средства защиты, прошедшие испытания успешно, ставится специальный штамп с указанием допустимого напряжения и датой следующей поверки.

Основные направления испытаний средств защиты:
  • Испытание диэлектрических перчаток. Периодичность испытания диэлектрических перчаток составляет один раз в 6 месяцев. При этом сроки испытания не зависят от того, находится ли изделие в эксплуатации.
  • Испытание диэлектрических бот и галош. Испытание диэлектрических бот происходит подачей напряжения 15 кВ, а испытание диэлектрических галош подачей напряжения 3,5 кВ на протяжении 1 минуты.
  • Испытание ручного электроинструмента. В эксплуатации проводят только электрические испытания изоляции рукояток ручного инструмента. Испытания электроинструмента с однослойной изоляцией проводятся подачей напряжения 2 кВ на протяжении 1 минуты.
  • Испытание изолирующих штанг. Испытание оперативных штанг, применяемых при работе до 1000 В, производится одновременной подачей напряжения 2000 В к рабочей части и к временному электроду, приложенному к изолирующей части на протяжении 5 минут.
  • Испытание указателей напряжения. Испытания проводятся приложением повышенного напряжения к рабочей и изолирующей частям.

  Установка состоит из аппарата высоковольтного АВ-20М и блока приставки БП-2.
  • Высокая функциональность устройства достигается за счет использования двух измерительных каналов – что позволяет одновременно испытывать переменным напряжением и контролировать ток проводимости 2 пар перчаток, или 1 пары диэлектрических бот (галош).
  • При этом, после автоматического отключения канала из-за превышения тока проводимости остальные продолжают работать независимо в штатном режиме.
  • Предназначена для эксплуатации внутри помещения.
  • Установка оснащена встроенным таймером, оповещающим об истечении времени испытаний звуковым сигналом.
  • На лицевой панели управления расположены все органы управления и индикации, а также измерительные приборы.
  • Измерение тока осуществляется встроенным миллиамперметром.
  • Для обеспечения большей безопасности при работе с установкой имеется узел заземления.
  • Благодаря конструкционным особенностям аппарата исключается случайное касание высоковольтных элементов – поэтому установка не требует специально оборудованного помещения с перегородкой и дверью с блокировкой, достаточно лишь наличие надежного заземления.
  • Комплект отличается высокой надежностью и простотой в управлении, а наличие хорошего доступа ко всем элементам аппарата обеспечивает особое удобство в обслуживании

Установка состоит из аппарата высоковольтного АВ-20М и блока-приставки БП-2.
Аппарат высоковольтный АВ-20М
Состоит из пульта управления и источника испытательного напряжения, которые размещены в одном каркасе. В пульте управления находятся автоматический выключатель, регулятор напряжения, плата измерения и защиты, соединительные и другие элементы электрической схемы. На лицевой панели управления расположены все органы управления и индикации, а также измерительные приборы. Разъемы для подключения сетевого кабеля и блока-приставки, клеммы для подключения внешней блокировки (дверей), а также контакт для подключения провода заземления, расположены на задней панели аппарата.

Напряжение питания через автоматический выключатель поступает на понижающий трансформатор (для питания цепей управления и измерения) и на автотрансформатор, на котором установлен концевой выключатель, не позволяющий включить высокое напряжение «толчком». Измерение выходного напряжения осуществляется измерительной системой СВНИ-20. Измерение тока осуществляется встроенным миллиамперметром PA1. При срабатывании защиты по выходному току (25мА±2,5мА) высокое напряжение отключается и включается индикация пробоя.

Для обеспечения большей безопасности при работе с установкой имеется узел заземления, представляющий из себя падающий замыкатель, автоматически срабатывающий при выключении высокого напряжения, а также при срабатывании блокировок или защиты по току.


Блок-приставка БП-2
Испытуемые средства защиты помещаются в бак блока-приставки БП-2, в котором есть свой миллиамперметр и два безразрывных переключателя, каждый из которых может подключить испытуемое средство либо непосредственно к «земле», либо через миллиамперметр. При подключении непосредственно к «земле» ток утечки каждого испытуемого средства проходит через платы индикации, сигнальное устройство которых начинает светиться при значения тока 8-12мА. При необходимости каждое испытуемое средство может быть отключено. Цепи блокировки и заземления блока-приставки соединены с аналогичными цепями аппарата с помощью соединительного кабеля.

Высокое напряжение с аппарата подается на бак со средствами защиты по высоковольтному экранированному кабелю, штатно подключенному к блоку- приставке. Экран кабеля при этом остается заземленным. Для проведения технического обслуживания установки боковые и верхняя панели блока-приставки, а также все, кроме задней, панели аппарата выполнены съемными.

Технические характеристики аппарата высоковольтного АВ-20М

Напряжение питания частотой 50Гц, В

220±22

Наибольшее рабочее переменное напряжение, кВ

20

Наибольший выходной ток, мА

22,5

Относительная погрешность измерения выходного напряжения. %, не более

3

Относительная погрешность измерения выходного тока,%, не более

3

Потребляемая мощность, кВА, не более

0,6

Габаритные размеры,мм, не более

500х500х500

Масса, кг, не более

38

Технические характеристики блока-приставки БП-2

Количество испытуемых средств защиты (перчаток, бот)

2

Относительная погрешность измерения выходного тока, %, не более

1,5

Габаритные размеры, мм, не более

600х980х620

Масса, кг, не более

49


Условия эксплуатации:

Температура окружающей среды, °С +10...+40
Относительная влажность воздуха, при 25°С, % 80
Атмосферное давление, мм рт. ст. 530-800

Наименование Количество
Аппарат высоковольтный АВ-20М 1 шт.
Блок-приставка БП-2 1 шт.
Кабель сетевой 1 шт.
Кабель соединительный 1 шт.
Кабель высоковольтный 1 шт.
Провод заземления 2 шт.
Подвеска для перчаток 4 шт.
Подвеска для бот 2 шт.
Подвеска для электроинструмента 1 шт.
Емкость для воды 1 шт.
Паспорт 1 шт.
Сертифкат об испытательном оборудовании 1 шт.
* Допускается отдельная поставка составных частей установки.
