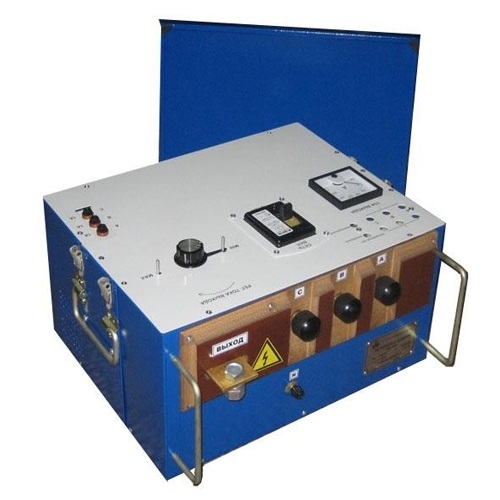

УД-300 - переносное устройство дожига

Гарантия
12 мес.
Производитель
Энергоспецтехника
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение УД-300:

Устройство дожига УД-300 предназначено для дожига дефектной изоляции силовых кабелей с целью перевода однофазных замыканий (одной жилы на оболочку) в двух или трехфазное замыкание или разрушение проводящего мостика между жилой и оболочкой кабеля.

Устройство УД-300 выполнено в виде переносного блока. Внутри блока установлены силовые тиристоры; вентилятор воздушного охлаждения; устройство управления тиристорами; устройство световой индикации.

Устройство УД-300 обеспечивает преобразование трехфазного переменного напряжения сети в выпрямленное регулируемое напряжение с помощью силовых тиристоров, собранных по трехфазной нулевой схеме и управляемых фазосдвигающим узлом реостатного типа.

Технические характеристики устройства дожига УД-300:

                                                                 Параметр          Значение
Напряжение питающей трехфазной сети переменного тока частотой 50 Гц 380 В
Ток потребляемый из сети, не более 100 А
Выходное выпрямленное напряжение 0-250 В
Выходной выпрямленный ток 0-300 А
Габаритные размеры, не более 495х435х300 мм
Масса, не более 30 кг

Дополнительно комплектуется кабелем питания КГ3х16+1х6-10 метров, и кабелем выходным КГ1х50-5 метров,проводом ПЩ-4 - 5 метров по желанию заказчика.

В состав устройства входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.

Комплект поставки УД-300

                                         Наименование                         Количество
Прибор УД-300                                  1
Руководство по эксплуатации                                  1


Дополнительная комплектация

                                          Наименование                         Цена
Дополнительные кабели для УД-300                  По запросу
Кабель выходной КГ1х35 - 2,5 метра                  По запросу
Кабель питания КГ3х10+1х6 - 5 метров                  По запросу
Провод ПЩ-4 - 5 метров                  По запросу
