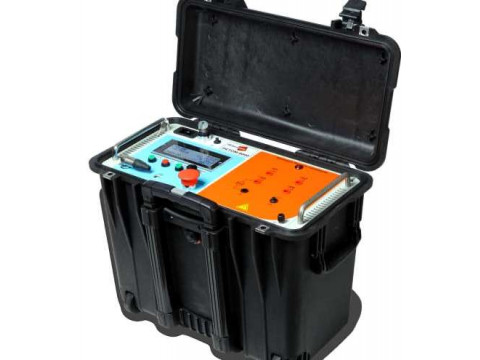

РЕТОМ-6000 прибор для проверки электрической прочности изоляции
Высоковольтные испытания с РЕТОМ-6000 – это просто!
Прибор РЕТОМ-6000 предназначен для проверки электрической прочности и сопротивления изоляции электрооборудования и аппаратов электроустановок потребителей повышенным напряжением переменного и постоянного тока до 6 000 В. Может использоваться как автономно, так и в составе комплекса РЕТОМ-21.
Область применения
Снятие ВАХ и испытание повышенным напряжением изоляции:
- вторичных цепей, панелей РЗА, отдельных реле;
- фарфоровой и других видов изоляции;
- кабелей, силовых трансформаторов и реакторов;
- обмоток статора, ротора, цепей возбуждения генераторов, компенсаторов, электродвигателей;
- различных полупроводниковых преобразователей и др.
Основные достоинства РЕТОМ-6000:
- возможность работы как в автоматическом, так и в ручном режимах;
- высокая точность и стабильность выходного напряжения до 6 000 В;
- измерение сопротивления изоляции до 2 ГОм благодаря встроенному в прибор мегаомметру;
- снятие ВАХ ТТ (110 – 750 кВ) напряжением до 2 кВ и током до 2 А;
- при измерении тока утечки имеется возможность установки порогового значения отключения прибора, позволяющая уменьшить разрушительное воздействие на изоляцию;
- фиксация на индикаторе значений напряжения, тока, сопротивления и времени пробоя;
- удобная транспортировка прибора к месту работы благодаря пластиковому ударопрочному корпусу со встроенными колесами.
Технические характеристики прибора для проверки электрической прочности изоляции РЕТОМ-6000:
| Параметр | Значения | |||
| Испытание переменным током | ||||
| Диапазон плавной регулировки выходного напряжения переменного тока (с частотой питающей сети), кВ | 0,1-1,0 | 0,1-2,0 | 0,1-3,0 | 0,2-6,0 |
| Максимальный выходной ток, А | 2 | 1 | 0,5 | 0,1 |
| Максимальная выходная мощность, ВА | 2000 | 2000 | 1500 | 600 |
| Испытание постоянным током | ||||
| Диапазон плавной регулировки напряжения постоянного тока, кВ | 0,1-6 | |||
| Максимальный выходной ток, мА | 20 | |||
| Величина пульсаций на холостом ходу, %, не более | 5 | |||
| Приведенная погрешность измерения напряжения, %, не более | 2 | |||
| Приведенная погрешность измерения тока, %, не более | 2 | |||
| Мегаомметр | ||||
| Испытательное напряжение постоянного тока | 250 В; 500 В; 1 кВ; 2,5 кВ | |||
| Погрешность установки выходного напряжения, %, не более | +5 | |||
| Максимальный ток, мА | 5 | |||
| Допустимый диапазон измерений сопротивления | от 50 кОм до 2000 МОм | |||
| Приведенная погрешность измерений сопротивления, %, не более | 4 | |||
| Общие параметры | ||||
| Степень защиты по ГОСТ 14254-96 | IP 40 | |||
| Требования безопасности по ГОСТ Р 52319-2005 | класс 1 | |||
| Класс оборудования по ЭМС (в соответствии с ГОСТ Р 51522-99) | класс А | |||
| Диапазон рабочих температур, °С | от -20 до +40 | |||
| Группа условий эксплуатации по ГОСТ 17516.1-90 | М23 | |||
| Напряжение питающей сети, В | 220 +22 -33 | |||
| Потребляемая мощность, ВА, не более | 2000 | |||
| Масса устройства, кг, не более | 35 | |||
| Габаритные размеры устройства, мм, не более | 540х460х300 | |||
:
Испытания электрической прочности изоляции электроустановок являются обязательными на всех этапах их эксплуатации. Было разработано новое устройство РЕТОМ-6000, в нем учтен опыт эксплуатации прибора РЕТОМ-2500:
- прибор стал полностью автоматическим, но имеется и режим ручного управления;
- увеличено максимальное напряжение постоянного и переменного тока до 6 кВ;
- в прибор встроен мегаометр для измерения сопротивления изоляции;
- в 1,5 раза увеличена мощность канала до 2 кВ и добавлен режим до 1 кВ, что позволяет более качественно снимать кривые намагниченности трансформаторов тока, используемые на напряжение от 110 до 750 кВ;
- микропроцессорное управление позволяет зафиксировать на индикаторе значения напряжения, тока утечки и времени подачи повышенного напряжения до момента пробоя, выбрать режим работы с мгновенным отключением при наступлении пробоя или с дожиганием канала;
- новый удобный пластиковый корпус облегчает транспортировку прибора к месту работы.
Назначение прибора для проверки электрической прочности изоляции РЕТОМ-6000:
РЕТОМ-6000 предназначен для испытания изоляции электрооборудования и аппаратов электроустановок потребителей повышенным напряжением до 6,0 кВ на электрических станциях, подстанциях и в энергохозяйстве промышленных предприятий, а именно:
- различные полупроводниковые преобразователи;
- силовые трансформаторы и реакторы, как с облегченной, так и с нормальной изоляцией;
- фарфоровая и другие виды изоляции различных аппаратов, трансформаторов тока и напряжения, токоограничивающих реакторов, изоляторов, вводы, конденсаторы связи, экранированные токопроводы, сборные шины, КРУ и КТП, электродные котлы и т.д.;
- кабели с бумажной, пластмассовой и резиновой изоляцией;
- обмотки статора и ротора, цепи возбуждения и гашения поля генераторов и компенсаторов;
- обмотки статора и ротора, а также цепи возбуждения у электродвигателей переменного тока;
- различные средства защиты: штанги изолирующие, указатели напряжения, измерительные клещи, изолирующие накладки, изолирующий инструмент, перчатки, галоши и другое.
РЕТОМ-6000 – это не только проверка изоляции, но и проверка трансформаторов.
РЕТОМ-6000 является полностью автономным прибором. Однако он включен в состав комплекса РЕТОМ-21, так как измерения сопротивления изоляции и испытания электрической прочности являются неотъемлемой частью проверочного процесса при вводе электрооборудования в работу и обслуживании его в эксплуатации.
Кроме этого, прибор РЕТОМ-6000 существенно расширяет функциональные возможности испытательного комплекса РЕТОМ-21 при проверке измерительных трансформаторов тока, напряжения и силовых трансформаторов, учитывая их обширную номенклатуру.
Прибор также позволяет осуществить размагничивание сердечников и снять характеристику намагничивания трансформаторов тока, используемых на напряжение 110-750 кВ.
Комплект поставки РЕТОМ-6000
| № | Наименование | Количество |
| 1 | Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ-6000 | 1 |
| 2 | Кабель сетевой | 1 |
| 3 | Комплект ЗИП согласно ведомости | 1 |
| 4 | Паспорт | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Методика поверки | 1 |
