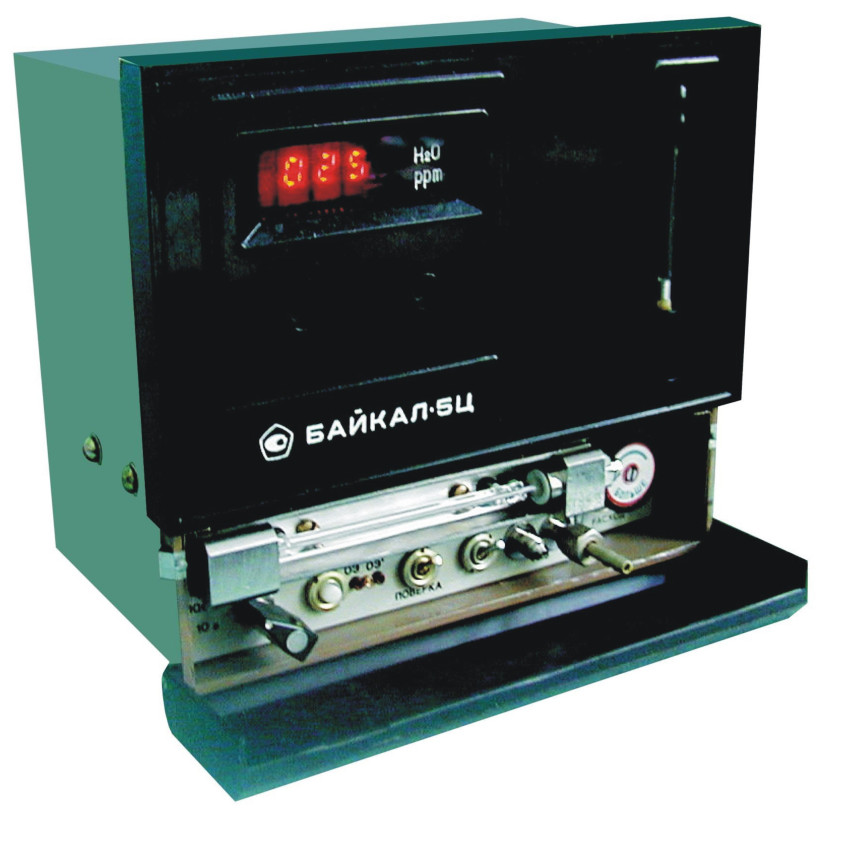

БАЙКАЛ-5Ц — гигрометр
Под заказ
Производитель:
Ангарское ОКБА
Межповерочный интервал:
12 мес.
Цена по запросу
Назначение гигрометра БАЙКАЛ-5Ц:
Гигрометр БАЙКАЛ-5Ц предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой цифровой стационарный прибор непрерывного действия.
Принцип действия гигрометра основан на кулонометрическом методе измерения.
Гигрометр БАЙКАЛ-5Ц используется в химической, нефтехимической промышленности, на предприятиях по производству полимерных материалов, полупроводников, микросхем, микроконтроллеров, легированных сталей, а также в атомной промышленности и наземных космических объектах.
Особенности гигрометра БАЙКАЛ-5Ц:
- автоматическое устройство контроля и сигнализации о неисправности чувствительного элемента;
- устройство сигнализации о достижении заданного значения объемной доли влаги в анализируемом газе;
- возможность реализации альтернативной независимой поверки при отсутствии эталонов;
- устройство сигнализации о превышении влажности более 1000 млн-1.
Технические характеристики гигрометра БАЙКАЛ-5Ц:
| Параметр | Значение | ||
|
БАЙКАЛ-5Ц исполнение 1 |
БАЙКАЛ-5Ц исполнение 2 |
БАЙКАЛ-5Ц исполнение 3 |
|
| Диапазон измерений объемной доли влаги | 0…1000 млн-1 (0… 750 мг/м3) | 0…2000 млн-1 | 0…10; 0…100; 0…1000 млн-1 |
| Основная приведенная погрешность |
±4% для области измерений от 0 до 200 млн-1 ±2,5% для области измерений от 200 до 1000 млн-1 |
±4% для области измерений от 0 до 1000 млн-1 ±2,5% для области измерений от 1000 до 2000 млн-1 |
±6% для диапазона от 0 до 10 млн-1 ±4% для диапазона от 0 до 100 млн-1 ±2,5% для диапазона от 0 до 1000 млн-1 |
| Унифицированный выходной сигнал | 0…5 мА, 4…20 мА или 0…10 мВ | 0…5 мА; 4…20 мА или 0…10 мВ | 0…5 мА или 4…20 мА |
| Время установления показаний, не более | 3 мин (для диапазона 0…10 млн-1 – 60 мин) | ||
| Общий расход анализируемого газа через гигрометр, не более | 1000 см3/мин | ||
|
Параметры анализируемого газа: - температура - давление |
+5…+50 °C 200…1000 кПа (2…10 кгс/см2) |
||
| Температура окружающего воздуха | +5…+50 °С | ||
| Потребляемая мощность в рабочем режиме, не более | 15 Вт | ||
| Габаритные размеры | 220х190х150 мм | ||
| Масса, не более | 4,5 кг | ||
| Средняя наработка на отказ, не менее | 20000 ч | ||
| Полный средний срок службы, не менее | 10 лет | ||
Комплект поставки БАЙКАЛ-5Ц
| № | Наименование |
БАЙКАЛ-5Ц исполнение 1 |
БАЙКАЛ-5Ц исполнение 2 |
БАЙКАЛ-5Ц исполнение 3 |
| 1 | Гигрометр БАЙКАЛ-5Ц в выбранном исполнении | 1 | 1 | 1 |
| 2 | "Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы" | 1 | 1 | 1 |
| 3 | "Устройство для измерений расхода газа типа УИРГ. Аттестат методики выполнения измерений расхода газа" | 1 | 1 | 1 |
| 4 | Руководство по эксплуатации | 1 | 1 | 1 |
| 5 | Методика поверки | 1 | 1 | 1 |
| Комплект запасных частей 5К4.070.154: | ||||
| 6 | Элемент чувствительный 5К5.184.112-01 | 1 | - | 1 |
| 7 | Элемент чувствительный 5К5.184.057 | - | 1 | - |
| 8 | Трубка 5К6.452.295-05, длина 100 мм | 1 | 1 | 1 |
| 9 | Прокладка 5К8.683.289-01 | 6 | 6 | 6 |
| 10 | Кольцо Н5К8.684.346-02 004-007-19-2-4 ГОСТ 9833-73 | 2 | 2 | 2 |
| 11 | Кольцо Н5К8.684.346-08 006-009-19-2-4 ГОСТ 9833-73 | 2 | 2 | 2 |
| 12 | Вставка плавкая ВП1-1-0,5А АГО.481.303 ТУ | 3 | 3 | 3 |
| 13 | Кислота ортофосфорная "ХЧ" 5К5.350.000 ГОСТ 6552-80 (20 %-й раствор в дистиллированной воде), 80 мл в колбе | 1 | 1 | 1 |
| 14 | Трубка 305 ТВ-40 6 белая 1 сорт ГОСТ 19034-82, длина 0,1 м | 1 | 1 | 1 |
| Комплект принадлежностей 5К4.072.076: | ||||
| 15 | Стекло 5К8.640.124-01 | 1 | - | - |
| 16 | Устройство для измерения расхода газа УИРГ-2А ТУ6-82 5К0.283.000 ТУ | 1 | 1 | 1 |
| 17 | Штекер малогабаритный МШ1 | 3 | 3 | - |
| 18 | 0Ю0.364.000 ТУ | - | - | 2 |
| Комплект монтажных частей 5К4.075.080: | ||||
| 19 | Ниппель прижимной Н5К8.652.130 | 2 | 2 | 2 |
| 20 | Гайка накидная Н5К8.658.013 | 2 | 2 | 2 |
| 21 | Вилка ОНЦ-РГ-09-4/18-В12 БР0.364.082 ТУ | 1 | 1 | 1 |
| 22 | Розетка БР0.364.082 ТУ: ОНЦ-РГ-09-4/18-Р12 | 1 | 1 | 1 |
| 23 | Розетка БР0.364.082 ТУ: ОНЦ-РГ-09-10/22-Р12 | 1 | 1 | - |
Для гигрометров с базовой комплектацией комплект запасных частей 5К4.070.154 (кроме вставок плавких) не поставляется.
