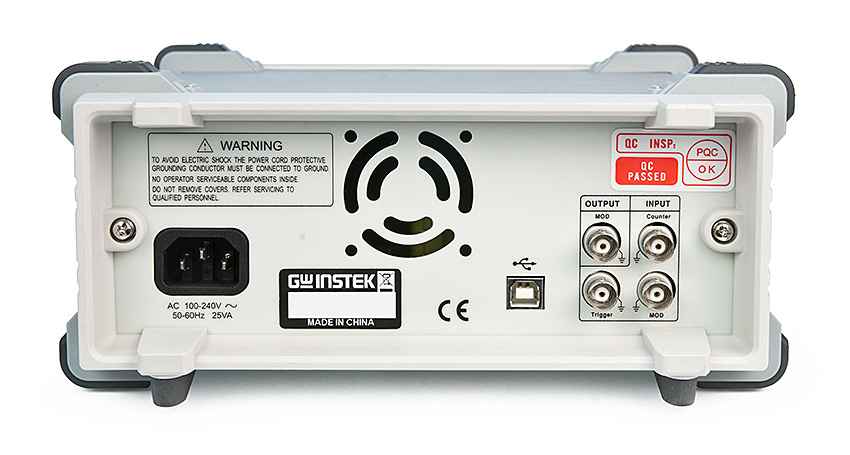

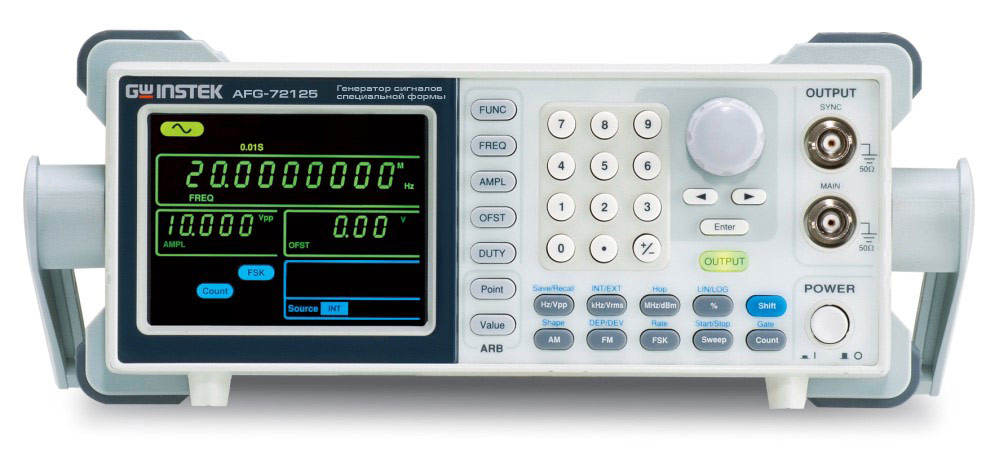

AFG-72025 — генератор сигналов специальной формы

Под заказ
Производитель: GW Instek
Гарантия: 24 мес.
Цена по запросу

Особенности генератора сигналов специальной формы AFG-72025

  • Диапазон частот (синус, прямоуг.): до 25 МГц
  • Использование прямого цифрового синтеза (DDS)
  • Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
  • Разрешение по частоте: 0,1 Гц
  • Разрядность ЦАП 10 бит (для произвольной формы)
  • Частота дискретизации: 20 МГц
  • Формирование сигналов произвольной формы (СПФ/ARB)
  • Память формы сигнала: 4000 точек (10 ячеек)
  • Трехцветный ЖК-дисплей (графический) с подсветкой
  • Выход ТТЛ, вход внешней модуляции
  • ПО для формирования сигналов произв. формы
  • Интерфейс USB

Технические характеристики генератора сигналов специальной формы AFG-72025

Параметр Значение
Выходные параметры
Частотный диапазон (синус, меандр) 0,1 Гц – 25 МГц
Разрешение 0,1 Гц
Погрешность установки частоты ±20х10-6
Выходной уровень 1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ
1 мВ … 5 В пик-пик (на 50 Ом) для диапазона частот от 20 МГц до 25 МГц
Синусоида
Погрешность установки уровня на 1 кГц ±(1%+1 мВ пик-пик)
Неравномерность АЧХ относительно 1 кГц 0,1 дБ при f <100 кГц
0,3 дБ при f =100 кГц … 5 МГц
0,4 дБ при f = 5 МГц … 25 МГц
Коэффициент гармоник (амплитуда>1 Впик-пик) ≤ -55 дБн от DC до 1 МГц
<-45 дБн от 1 МГц до 5 МГц
< -30 дБ от 5 МГц до 25 МГц
Постоянное смещение
Диапазон смещения ±5 Впик на нагрузке 50 Ом (AC+DC)
±10 Впик без нагрузки (AC+DC)
Погрешность установки ±(1%+5 мВ + 0,5 %от амплитуды)
Меандр
Частотный диапазон 0,1 Гц – 25 МГц
Время нарастания/спада < 25 нс при нагрузке 50 Ом
Выброс <5%
Перестраиваемая скважность 1,0% - 99% (до 100 кГц)
20%– 80% (до 5 МГц)
40%– 60% (до 10 МГц)
50% (до 25 МГц)
Асимметрия 1 % от периода + 1 нс
Пила
Диапазон частот 0,1 Гц – 1 МГц
Нелинейность <0,1%
Перестраиваемая скважность 0,0 – 100,0% (разрешение 0,1 %)
Произвольная форма
Частота дискретизации 20 МГц
Частота повторения 10 МГц
Длина памяти 4 тысячи точек
Разрешение ЦАП 10 бит
Общие данные
Дисплей ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
Память 10 ячеек (профили настроек)
Напряжение питания 100…240 В; частота 50…60 Гц
Габаритные размеры 266 х 107 х 293 мм
Масса 2,5 кг

Комплект поставки AFG-72025

Наименование Количество
1. Генератор сигналов специальной формы AFG-72025 1
2. Сетевой шнур 1
3. РЭ 1
4. Соединительный кабель BNC – Alligator (GTL-101) 1
