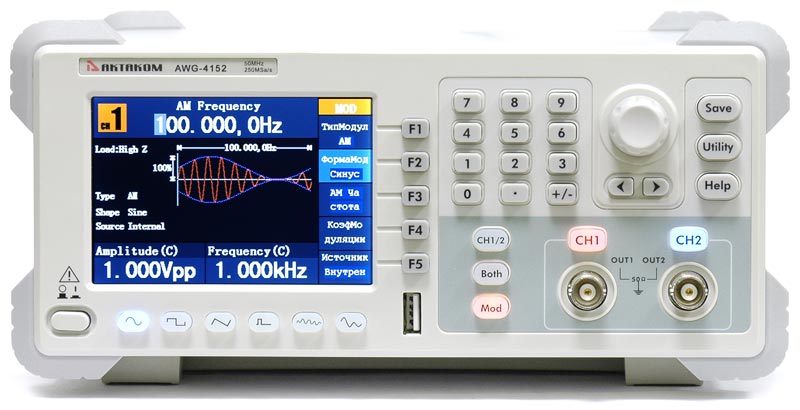

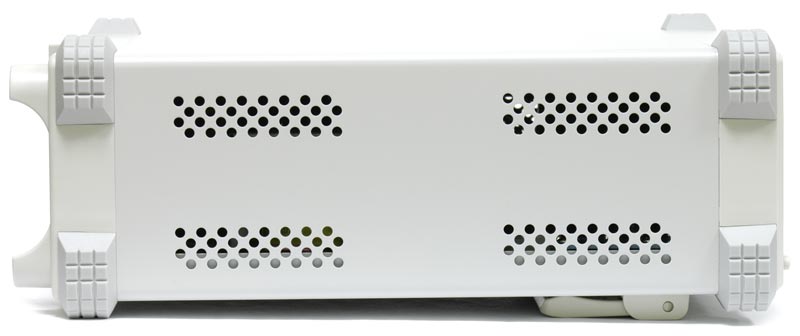

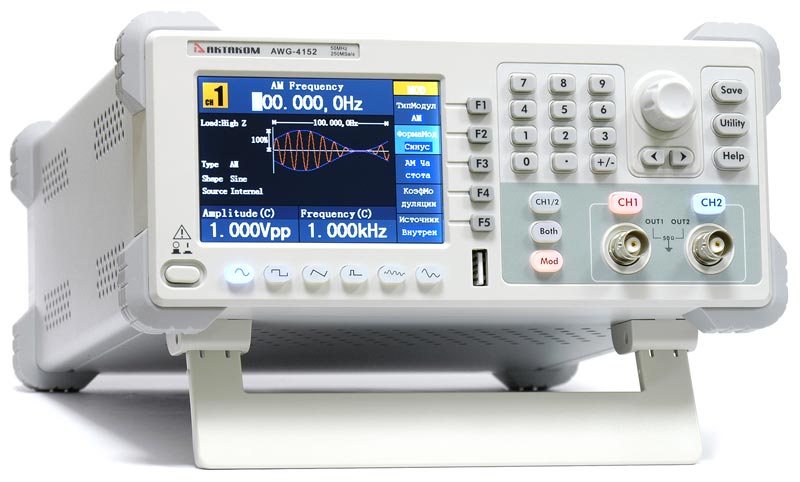

AWG-4152 — генератор сигналов специальной формы

Под заказ
Производитель: АКТАКОМ
Гарантия: 24 мес.
Цена по запросу

Описание генератора сигналов специальной формы AWG-4152:

Генератор сигналов специальной формы АКТАКОМ AWG-4152 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Высокая функциональность и небольшая стоимость делают генератор сигналов специальной формы АКТАКОМ AWG-4152 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

Технические характеристики генератора сигналов специальной формы AWG-4152:

Параметр Значение
Максимальная выходная частота 50 МГц
Количество каналов 2
Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой;
Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка
Произвольная (пользовательская) форма
Частотные характеристики
Диапазон
Синусоидальный сигнал 1 мкГц ~ 50 МГц
Прямоугольный сигнал 1 мкГц ~ 25 МГц
Импульсный сигнал 1 мкГц ~ 10 МГц
Пилообразный и треугольный сигнал 1 мкГц ~ 1 МГц
Белый шум (Гаусс) полоса 25 МГц (-3дБ)
Специальной формы 1 мкГц ~ 10 МГц
Синусоидальный сигнал
Неравномерность АЧХ
(амплитуда 1 Вп-п (4 дБм) относительно 1 кГц)
±0.2 дБ (1 мкГц~10 МГц)
±0.3 дБ (10 МГц~25 МГц)
±0.5 дБ (25 МГц~50 МГц)
Коэффициент гармоник (1 Вп-п) <-40 дБн
Общие гармонические искажения
(10 Гц ~ 20 кГц, 1 Вп-п)
<0.2%
Фазовый шум
(1 МГц, 1 Вп-п)
-110 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада
(1 кГц, 1 Вп-п)
< 12 нс (10%~90%) типичное
Выброс < 5 %
Коэф.заполнения 20% ~ 80% (<1 МГц)
50% (1 МГц ... 5 МГц)
Асимметрия
(<50% коэф.заполнения)
1% от периода + 5 нс
Джиттер 300 пс + 100 ppm от периода
Треугольный сигнал
Нелинейность
(1 кГц, 1 Вп-п, 50% симметрия)
< 0,1% типичное
Симметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса 20 нс ~ 1000 кс
Точность установки 10 нс
Время нарастания/спада <12 нс
Выброс < 5%
Джиттер 300 пс + 100 ppm от периода
Специальная и произвольная форма
Максимальное количество точек участвующих в формировании сигнала 2~1 М точек
Вертикальное разрешение 14 бит
Частота дискретизации 300 Мвыб/сек
Время нарастания/спада < 35 типичное
Джиттер (СКЗ) 6 нс + 30 ppm
Характеристики выхода:
Амплитуда (50 Ом) 1 мВп-п ~ 10 Вп-п  (1 мкГц~25 МГц)
1 мВп-п ~ 5 Вп-п  (25 МГц~50 МГц)
Амплитуда (Высокий импеданс) 1 мВп-п ~ 20 Вп-п  (1 мкГц~25 МГц)
1 мВп-п ~ 10 Вп-п  (25 МГц~50 МГц)
Разрешение по амплитуде 1 мВп-п или 14 бит
Смещение (AC+DC) ±5 В (50 Ом)
±10 В (высокий импеданс)
Точность установки смещения 1 мВ
Выходной импеданс 50 Ом (типично)
AM Модуляция:
Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Коэффициент модуляции 0% ~ 100%
ЧМ Модуляция:
Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация частоты 2 мГц ~ 20 МГц
ФМ Модуляция:
Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
Девиация 0 ~ 180°
Частотная манипуляция
Несущая синус
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала 2 мГц ~ 100 кГц
Режим свипирования (качания):
Форма синус, прямоугольный, пила
Закон линейный/логарифмический
Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с + 0.1%
Источник запуска Ручной, внешний, внутренний
Режим пачек импульсов:
Форма синус, прямоугольный, пила, треугольный, специальной формы
Тип Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
Начальная/Конечная фаза -360° ~ 360°
Время стояния (10 мс ~ 500 с) ± 1%
Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Частотомер:
Функции Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
Частотный диапазон Один канал: 100 мГц~200 МГц
немодулированный сигнал
Разрешение 6 разрядов
DC связь
DC ±1,5 В DC
100 мГц...100 МГц 250 мВп-п~5 Вп-п (DC+AC)
100 МГц...200 МГц 450 мВп-п~3 Вп-п (DC+AC)
AC связь
100 мГц...100 МГц 250 мВп-п~5 Вп-п
100 МГц...200 МГц 450 мВп-п~4 Вп-п
Измерение длительности импульса и коэффициента заполнения
1 Гц...10 МГц 250 мВп-п~5 Вп-п
Параметры входа
Входной импеданс 1 МОм
Связь AC, DC
ФВЧ Вкл/Выкл
Чувствительность низкая, средняя, высокая
Диапазон уровня запуска ±2,5 В

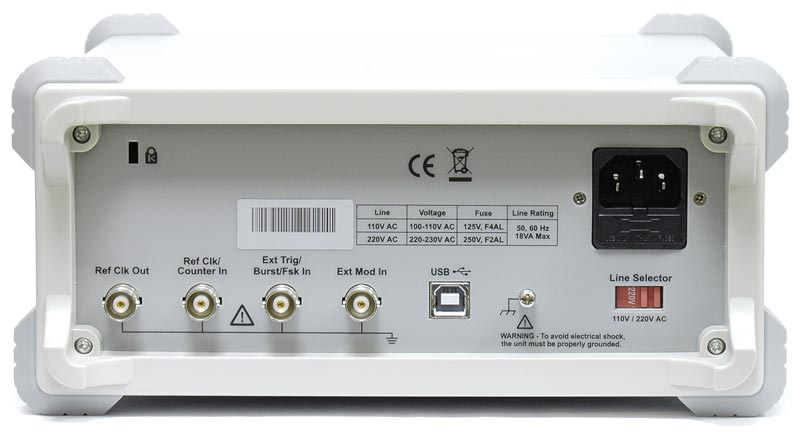

Входы/выходы:
Вход внешней модуляции
Диапазон входных частот DC~20 кГц
Диапазон входных напряжений ±5 Вп-п
Входной импеданс 10 кОм, типичное
Вход внешнего запуска
Уровень TTL
Фронт нарастающий или спадающий (по выбору)
Длительность импульса >100 нс
Задержка запуска 0 нс~60 с
Вход внешнего тактирования
Импеданс 1 кОм, AC связь
Входное напряжение 100 мВп-п~5 Вп-п
Частота 10 МГц±9 кГц
Выход внешнего тактирования
Импеданс 50 кОм, AC связь
Амплитуда 3,3 Вп-п, доступно 1 МОм
Вход частотомера
(используется разъем
Входа внешнего тактирования)
DC связь ±1,5 В DC (DC)
250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц
450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
AC связь 250 мВп-п~5 Вп-п 1 Гц...100 МГц
450 мВп-п~4 Вп-п 100 МГц...200 МГц
Связь между каналами,
копирование каналов
Девиация фазы 0° ~ 360°
Основные характеристики:
Тип дисплея Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание 100~240 В АСскз,50/60 Гц, CATII
Интерфейс USB устройство, USB host
Потребляемая мощность не более 18 Вт
Рабочая температура 0°C...40°C
Габаритные размеры 235 х 110 х 295 мм
Вес 3 кг

Комплект поставки AWG-4152

Наименование Количество
1. Генератор сигналов специальной формы AWG-4152 1
2. Cетевой кабель 1
3. USB кабель для подключения к ПК 1
4. Руководство по эксплуатации (краткая инструкция) 1
5. Кабель BNC-BNC 1
