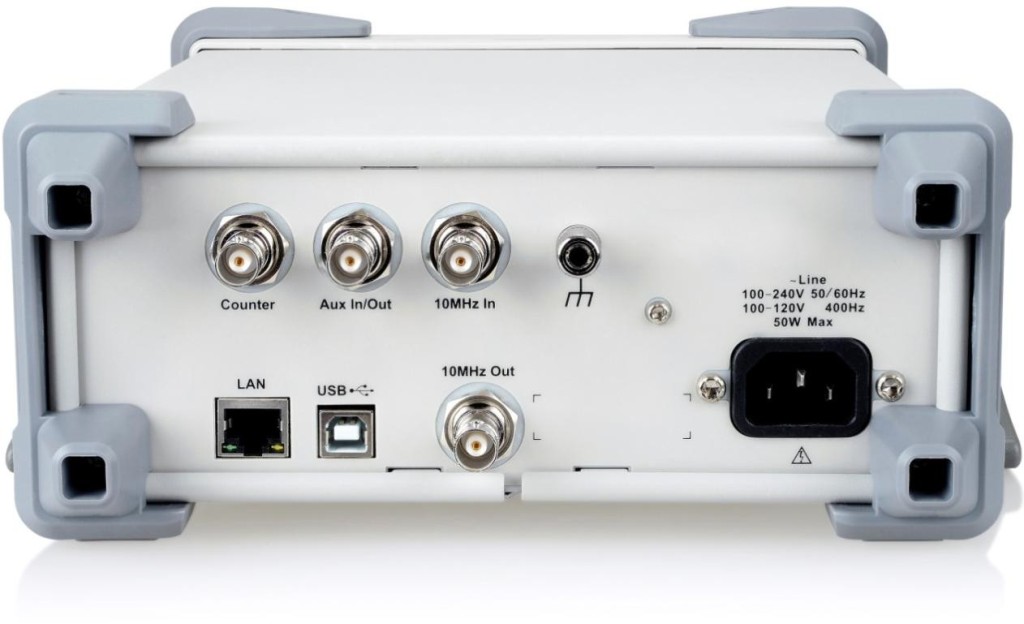

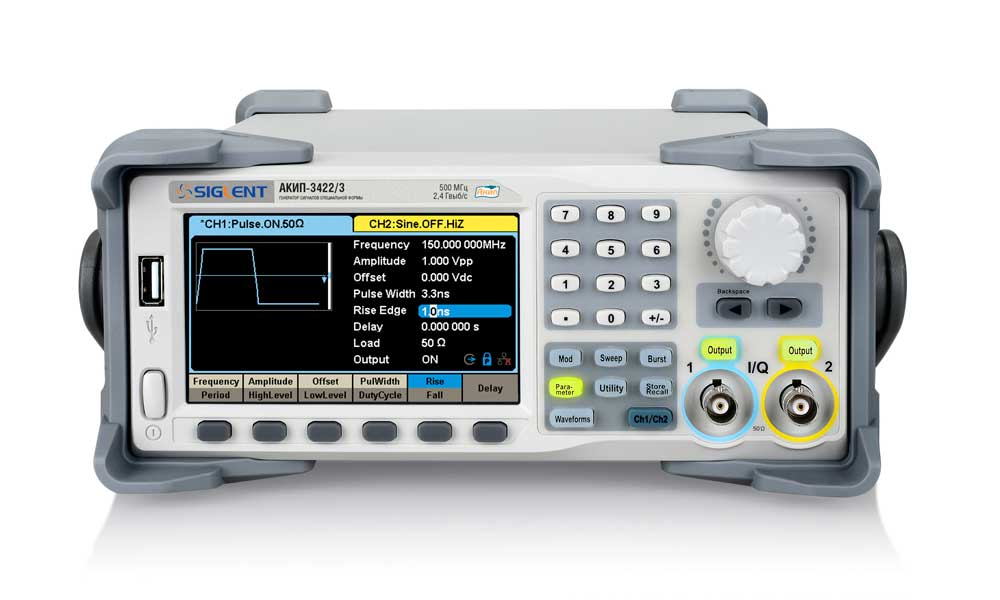

АКИП-3422/1 — генератор сигналов многофункциональный

АКИП-3422/1 — генератор сигналов многофункциональный

АКИП-3422/1 — генератор сигналов многофункциональный
Гарантия
36 мес.
Производитель
АКИП
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Особенности генератора сигналов многофункционального АКИП-3422/1:

  • 2 канала (два независимых выхода);
  • Диапазон частот (синус): 1 мкГц – 200 МГц;
  • Разрешение по частоте 1 мкГц;
  • Разрядность ЦАП 16 бит; память СПФ 20 МБ;
  • Частота дискретизации до 2,4 ГГц (2хИнтерполяция);
  • Широкий динамический диапазон 80 дБ;
  • Использование прямого цифрового синтеза (DDS);
  • Технология TrueArb для формирования достоверных сигналов произвольной формы;
  • Внутренний опорный генератор: ±1x10-6;
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
  • Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники);
  • Режим формирования сигнала произвольной формы до 50 МГц;
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
  • Опция IQ модуляции;
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°;
  • Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.;
  • Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
  • Частотомер: 100 мГц - 400 МГц;
  • Интерфейс USB, LAN, опция GPIB;
  • ПО для формирования сигналов СПФ (EasyWave);
  • Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).

Технические характеристики генератора сигналов многофункционального АКИП-3422/1:

Параметр Значение
Выходные параметры (Канал 1/ Канал 2)
Частотный диапазон (для синуса) 1 мкГц – 200 МГц
Разрешение 1 мкГц
Погрешность установки частоты ± 1*10-6
Частота дискретизации 2,4 ГГц (2 х Интерполяция)
Выходной уровень(синус, 50 Ом) 1 мВ - 10 В пик - пик (≤ 40 МГц)
1 мВ - 5 В пик - пик ( > 40 . .. 120 МГц)
1 мВ – 2 ,5 В пик - пик ( > 120 . .. 160 МГц)
1 мВ – 1,5 В пик - пик ( > 160 . .. 350 МГц)
1 мВ – 0 ,64 В пик - пик ( > 350 МГц)
Погрешность установки уровня ±(1 % + 1 мВпп), 10 кГц синус, 0 В смещение
Выходное сопротивление 1 МОм/ 50 Ом
Синусоида
Коэффициент гармоник ≤ - 65 дБн от 0 до 1 МГц
< - 60 дБн свыше 1 МГц до 60 МГц
< - 50 д Бн свыше 60 МГц до 100 МГц
< - 40 дБн свыше 100 МГц до 200 МГц
< - 30 дБн свыше 200 МГц до 300 МГц
< - 28 дБн свыше 300 МГц
КНИ (коэффициент нелинейных искажений) < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
Негармонические составляющие - 60 дБн ≤ 350 МГц
- 55 дБн > 350 МГц
Прямоугольник
Частотный диапазон 1 мкГц –80 МГц
Время нарастания / спада ≤ 2,4 нс
Выброс < 3% (100 кГц, 1 Впик - пик, 50 Ом)
Перестраиваемая скважность 10 – 90%
Джиттер (скз) ≤ 150 пс (1 Впик - пик, 50 Ом)
Выходной уровень (50 Ом) 1 мВ - 1 0 В пик - пик (≤ 2 0 МГц)
1 мВ - 5 В пик - пик ( > 20 МГц)
Пила, треугольник
Диапазон частот 1 мкГц – 5 МГц
Нелинейность < 1%
Перестраиваемая скважность 0 – 100%
Выходной уровень (50 Ом 1 мВ - 10 В пик - пик
Импульс
Диапазон частот 1 мкГц – 80 МГц
Длительность импульса От 3,3 нс (разрешение: 100 пс)
Погрешность установки длительности ± (0,01%+0,3 нс )
Время нарастания / спада от 2 нс (разрешение 100 пс)
Диапазон изменения скважности 0, 001 % - 99, 999 %
Выброс < 3 % (100 кГц, 1 Впик - пик, 50 Ом, фронт 2 нс)
Джиттер (скз) ≤ 100 пс (1 Впик - пик 50 Ом)
Выходной уровень (50 Ом) 1 мВ - 10 В пик - пик (≤ 2 0 МГц)
1 мВ - 5 В пик - пик ( > 20 МГц)
Белый шум
Полоса частот ( - 3дБ ) 80 МГц – 200 МГц
Выходной уровень (50 Ом) 1 мВ – 0,54 В скз
Произвольная форма (СПФ)
Диапазон частот 1 мкГц –50 МГц
Разрешение ЦАП 16 бит
Частота дискретизации (максимальная) 300 МГц ( TrueArb ), 1,2 ГГц ( DDS)
Джиттер (скз) ≤ 100 пс
Выходной уровень (50 Ом) 1 мВ - 10 В пик - пик (≤ 20 МГц)
1 мВ - 5 В пик - пик ( >20 МГц)
Пакетный режим
Формы сигналов Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Частота несущей 2 мГц – 200 МГц
Виды запуска По счету (1 ... 1000000 имп. – при минимальной длитлительности 1 мкс), непрерывный, по строб - импульсу)
Начальная / конечная фаза 0° - +360°
Период повторения 1 мкс – 1000 с ± 1%
Источник строб - импульса Внешний, внутренний
Источник синхронизации Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей Синус, прямоугольник, пила, треугольник, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, прямоугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Коэффициент АМ 0 - 1 20 % (АМ)
Девиация ЧМ 0 МГц – 100 МГц
ФМ
Формы несущей Синус, прямоугольник , пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, прям оугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)
Диапазон установки девиации фазы 0 º - 360 , 0 º
ЧМН, АМН
Формы несущей Синус, прямоугольник , пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутре ннее) Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
ШИМ
Формы несущей Импульс
Модулирующее колебание (внутреннее) Синус, прямоугольник , пила, произвольная , шум
Диапазон частот 1 мГц – 1 МГц
Источник модуляции Внешний/внутренний
ГКЧ
Формы несущей Синус, прямоугольник, пила, произвольная
Время качания 1 мс - 500 с ± 1 %
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание
Источник синхронизации Внешний, внутренний, ручной
Частотометр
Частотный диапазон 100 мГц - 400 МГц
Измерения Частота, период, +/- длительность, скважность
Вход 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность 100 мВскз ( < 100 МГц)
200 мВскз (100 - 200 МГц)
500 мВскз (> 200 МГц)
I/Q (Опция)
Символьная скорость 250 Симв/с – 37,5М Симв/с
Разрешение ЦАП 16 бит
Типы модуляции 2ASK , 4ASK , 8ASK , BPSK , QPSK , 8PSK , DBPSK , DQPSK , D8PSK , 8QAM , 16QAM , 32QAM , 64QAM , 128QAM , 256QAM , 2FSK , 4FSK , 8FSK , 16FSK , MSK , MultiTone , пользовательская
Шаблон PN7, PN9, PN15, PN23 , поль зовательский
Выходной уровень 1 мВскз – 0,5 Вскз (50 Ом)
Несущая частота 200 МГц
ПСДП
Скорость передачи данных (максимум) 160 Мбит/с
Длина последовательности m-1 , m = 3,4 ..., 32
Время нарастания 2 нс – 1 мкс
Выходной уровень (50 Ом) 1 мВ - 1 0 В пик - пик (≤ 4 0 Мбит/с )
1 мВ - 5 В пик - пик ( > 40 - 240 Мбит/с )
1 мВ – 2,5 В пик - пик ( > 240 Мбит/с )
Входов/Выходов
Вход внешней синхронизации (AUX) Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм ; длительность импульса: от 100 нс
Выход сигнала синхронизации (AUX) Выходной уровень: 3,8 В ; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Выход SYNC (AUX) Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 0 МГц
Вход внешней модуляции (AUX) Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм
Общие данные
ЖК - дисплей Цветной графический сенсорный, диагональ 11 см, разрешение: 480 х 272
Напряжение питания 220 В ( ± 15 %), 50 / 60 Гц
Габаритные размеры 107 × 260 × 296 мм
Масса 3,43 кг

Комплект поставки АКИП-3422/1

Наименование Количество
1 Генератор сигналов многофункциональный АКИП-3422/1 1
2 Сетевой шнур 1
3 USB кабель 1
4 Руководство по эксплуатации 1
