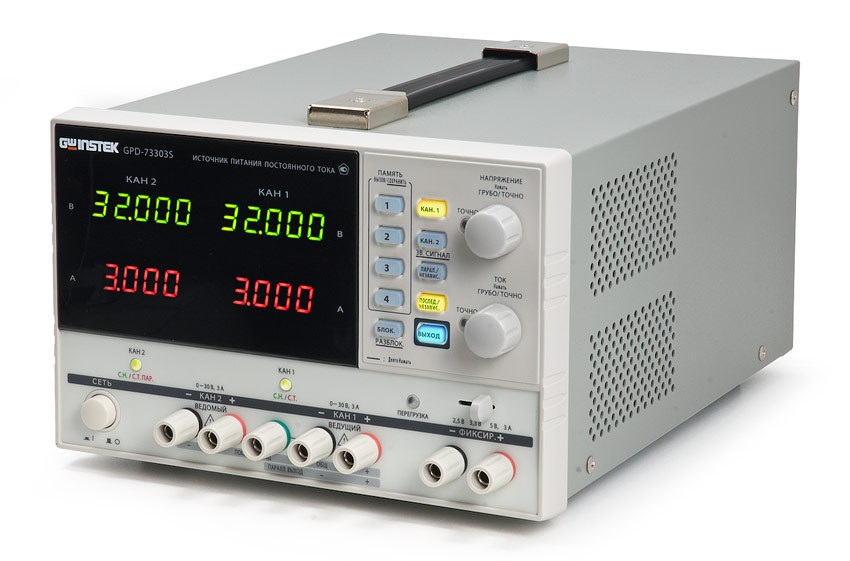

GPD-73303S — многоканальный линейный источник постоянного тока

Под заказ
Производитель: GW Instek
Гарантия: 12 мес.
Цена с НДС:301 650 тг.

Особенности источника питания GPD-73303S:

  • Три независимых выхода: 30 В / 3А х 2, (2,5 В / 3 В / 5 В) / 3 А;
  • Четыре цифровых индикатора, 3 знака после запятой;
  • Максимальное разрешение 1 мВ / 1 мА;
  • Управление цифровой панелью (поворотный переключатель, кнопки управления настройками);
  • Интуитивно понятный интерфейс управления, грубая/плавная регулировка, звуковая сигнализация;
  • Четыре ячейки памяти настроек;
  • Блокировка кнопок, отключаемый выход;
  • Защита от перегрузки и переполюсовки;
  • Последовательное и параллельное соединение регулируемых выходов;
  • Компактный эргономичный дизайн, малошумящий вентилятор охлаждения;
  • Интерфейс USB.


Технические характеристики источника питания GPD-73303S:

Параметр Значения
ДИАПАЗОНЫ ТОКА И НАПРЯЖЕНИЯ
Диапазоны 0…30 В / 0 … 3 А – 2 независимых выхода
(2,5 В / 3,3 В / 5 В) / 3 А – фиксированный выход
Разрешение (U/I) 1 мВ /1мА
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
Нестабильность ≤ 0,01% + 3 мВ при изменении напряжения питания
≤ 0,01% + 3 мВ (≤ 3 А), ≤ 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки
Уровень пульсаций ≤ 1 мВср.кв. в диапазоне 5 Гц … 1 МГц
Время установения ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)
Температурный коэффициент ≤ 300 x 10-6
СТАБИЛИЗАЦИЯ ТОКА
Нестабильность ≤ 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке
Уровень пульсаций ≤ 3 мАср.кв.
АВТОТРЕКИНГ
Погрешность параллельного соединения ≤ 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ≤ 3А,
≤ 0,01% + 5 мВ при изменении тока нагрузки > 3 А
Погрешность последовательного соединения ≤ 0,01 % + 5 мВ при изменении напряжения питания
≤ 300 мВ при изменении тока нагрузки
Погрешность трекинга ≤ (0,5 % + 10 мВ) от показаний ведущего источника
ИНДИКАТОР
Формат индикации Напряжение: 43/4
Ток: 33/4
СД-индикаторы
Дискретность индикации 1 мВ / 1 мА
Погрешность измерения регулируемых выходов Напряжение: ± (0,03 % +10 ед.мл.р.)
Ток: ± (0,3 % + 10 ед.мл.р.)
Количество индикаторов 4 (2 вольтметра, 2 амперметра)
ФИКСИРОВАННЫЙ ВЫХОД
Выходные параметры Напряжение: (2,5 В / 3,3 В / 5 В) ± 8 %
Ток: 3 А
Нестабильность < 5 мВ при изменении напряжения питания
< 15 мВ при изменении тока нагрузки
Уровень пульсаций < 2мВсркв.
ИЗОЛЯЦИЯ
Корпус-выход > 20 МОм (500 В)
Корпус-сеть > 30 МОм (500 В)
ОБЩИЕ ДАННЫЕ
Напряжение питания 100 В / 120 В / 220 В / 240 В ±10%, 50 / 60Гц
Интерфейс USB
Габаритные размеры 210 × 130 × 265 мм
Масса 7 кг

Комплект поставки GPD-73303S

Наименование Количество
Прибор 1
Шнур питания 1
Измерительный провод под зажим GTL-104 1
Измерительный провод "банан 4 мм" GTL-105 1
Руководство по эксплуатации 1
