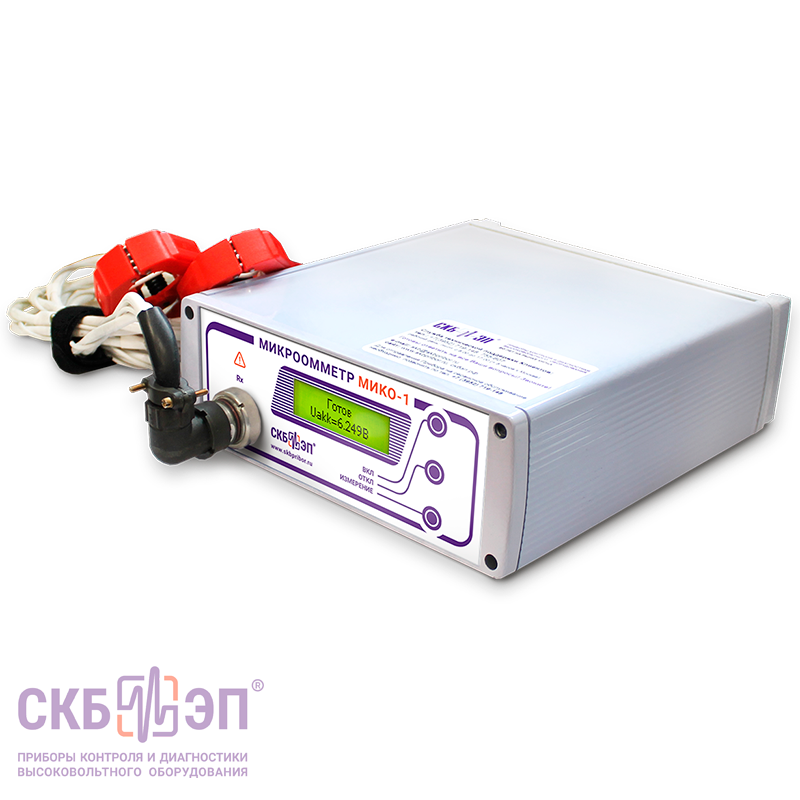

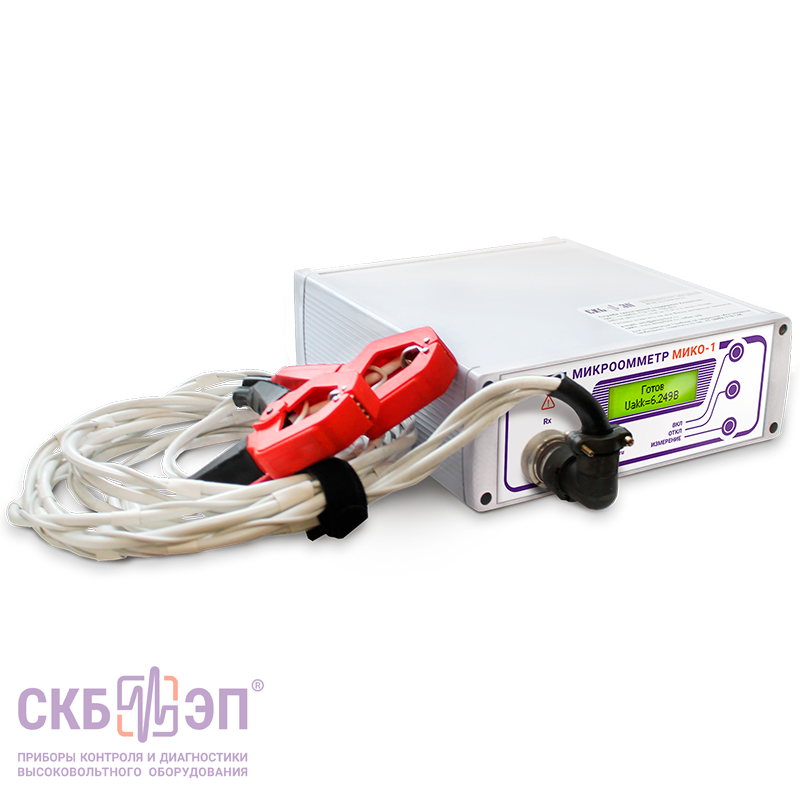

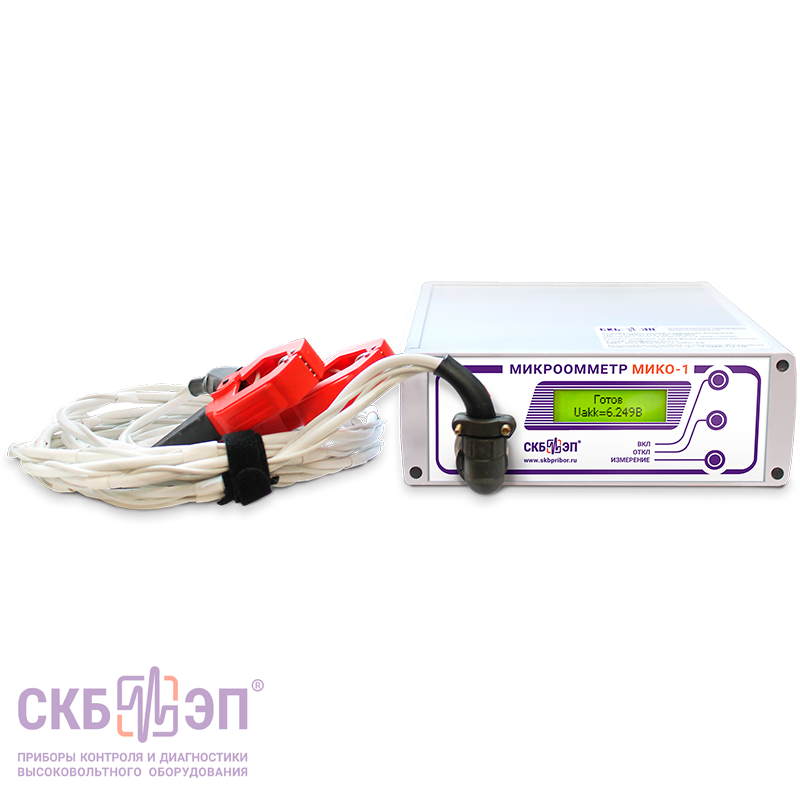

МИКО-1 - промышленный микроомметр

Под заказ
Производитель: СКБ ЭП
Гарантия: 13 мес. Гарантия на МИКО-1 на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.

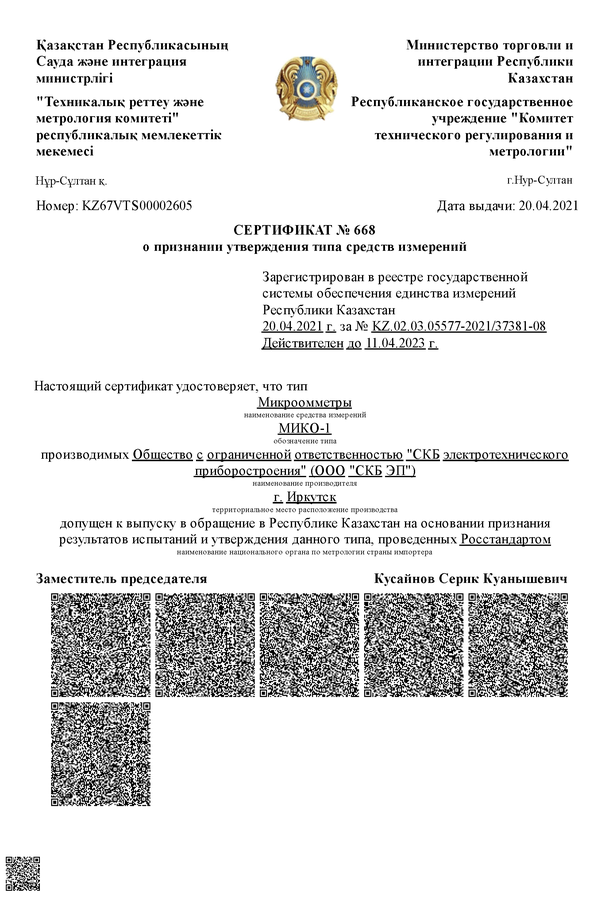

Реестр РК: до 11.04.2023г
Межповерочный интервал: 12 мес.
Цена по запросу

Измерения переходного сопротивления в диапазоне 0 ÷ 20000 мкОм

  • высоковольтных и автоматических выключателей, контакторов, размыкателей, соединителей и реле;
  • болтовых, сварных и паяных соединений токопроводов и шин;
  • рельсовых соединений, колесных пар вагонов и др.

Автоматический выбор диапазона измерений

Участие пользователя в измерительном процессе минимально. Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.

Сила измерительного тока до 50A

Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока. Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. В связи с этим наиболее достоверные измерения будут при приближении тока микроомметра к рабочему току контактов. Однако микроомметры с током до 10А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов. МИКО-1 предназначен для измерения переходного сопротивления, при этом  диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.

Измерительный ток МИКО-1 протекает стабильно и достаточное время

Измерительный ток должен протекать по цепи стабильно и достаточное время, а сам прибор – устойчиво работать в условиях мощных электромагнитных полей. Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения и индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля. Прибор МИКО-1 в  соответствии с требованиями   ГОСТ 52931-08 защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений. В связи с этим показания прибора остаются стабильными и в условиях подстанции 500 кВ. Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи. Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности.

Устойчивая работа в условиях мощных помех промышленной частоты

Прибор МИКО-1 предназначен для измерений переходного сопротивления контактов, в том числе контактов и контактных групп высоковольтных выключателей. Он специально разработан для эксплуатации в условиях действия мощных помех  промышленной частоты и обеспечивает их эффективное подавление (не менее чем в миллион раз для частот 49,7–50,3 Гц).

Автономное питание

Встроенный аккумулятор микроомметра МИКО-1 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 100 измерений. Его зарядка  производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.

Набор кабелей с эргономичной конструкцией

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и с разными наконечниками:

  • Кабель с наконечниками типа "крокодил", преимущество обусловлено в том, что в одном зажиме конструктивно объединены токовые и потенциальные провода. Для измерения сопротивления любого участка между точками присоединения токовых зажимов, например, при контроле дугогасительных камер;
  • Кабель с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
  • Дополнительные контактные соединения: пружинные и штыревые контакты.

Простота и портативность

Для проведения  измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр, а также кабели, удобные для подключения и достаточной длины. Кроме того, при подъёме на выключатель руки в целях безопасности должны быть свободны, поэтому желательно иметь микроомметр, который можно повесить на плечо.  Указанным требованиям полностью удовлетворяет промышленный микроомметр МИКО-1, который имеет малый вес (3,6 кг) и габариты, а специальная сумка обеспечивают его удобное перемещение, что позволяет подниматься с прибором на любой выключатель. При этом прилагаемые кабели удобны в использовании и присоединении к объекту, а участие пользователя в измерительном процессе минимально.  Прибор достаточно прост в эксплуатации и надежен, что не раз отмечалось пользователями.

Эксплуатация при любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. Микроомметр МИКО-1 гарантированно работает при температуре от -15 до +40 °С.


Основные технические характеристики микроомметра МИКО-1:

Параметр Значение
Диапазон измеряемых сопротивлений Rх, мкОм 0 - 20000
Предел абсолютной основной погрешности измерения, мкОм ±(1+0,01*Rх)%
Вес микроомметра, не более, кг 3,6
Вес присоединительного кабеля (длина 2х4 м), кг 0,6
Габариты, мм 250х80х210мм
Степень защиты прибора
IP20
Гарантия на прибор
13 месяцев с даты отгрузки
Межкалибровочный период, год
3
Тип аккумуляторной батареи, установленной в приборе
А506/3,5
Время зарядки аккумуляторной батареи не более, ч, не более
4
Рабочий ток через измеряемое сопротивление, А
до 50
Рабочий диапазон температур, С от -15 до +40
Фото Наименование, Индекс Применение
  • Измерительный блок МИКО-1
  • СКБ018.00.00.000

Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.

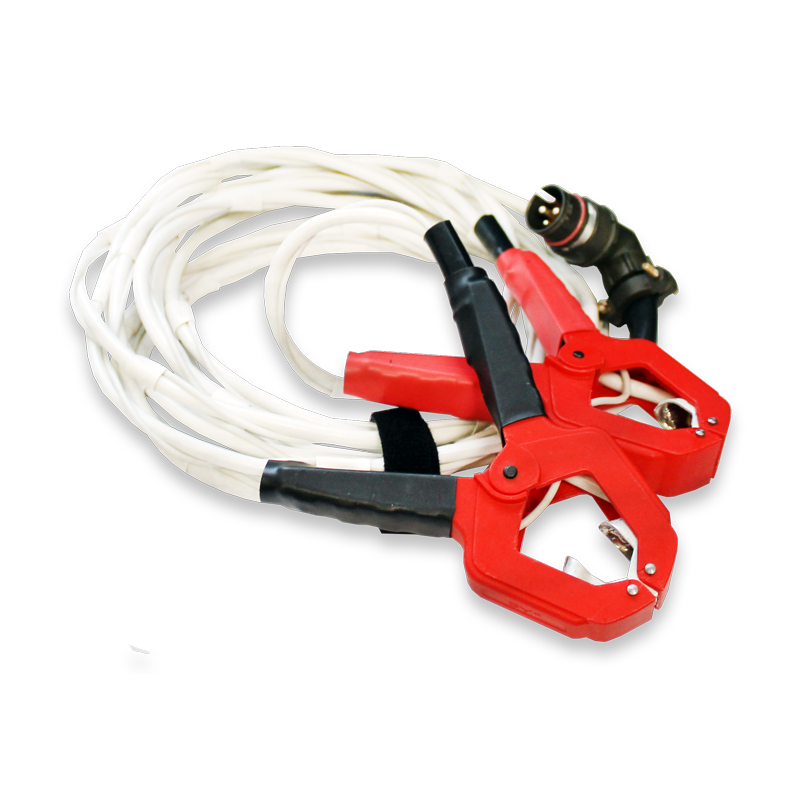

  • Кабель измерительный с зажимами типа "крокодил" К01
  • СКБ018.10.00.000

Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер. Токовые провода заканчиваются зажимами типа "крокодил" с зевом до 50 мм. Длина 2,1 м + 3,5 м.

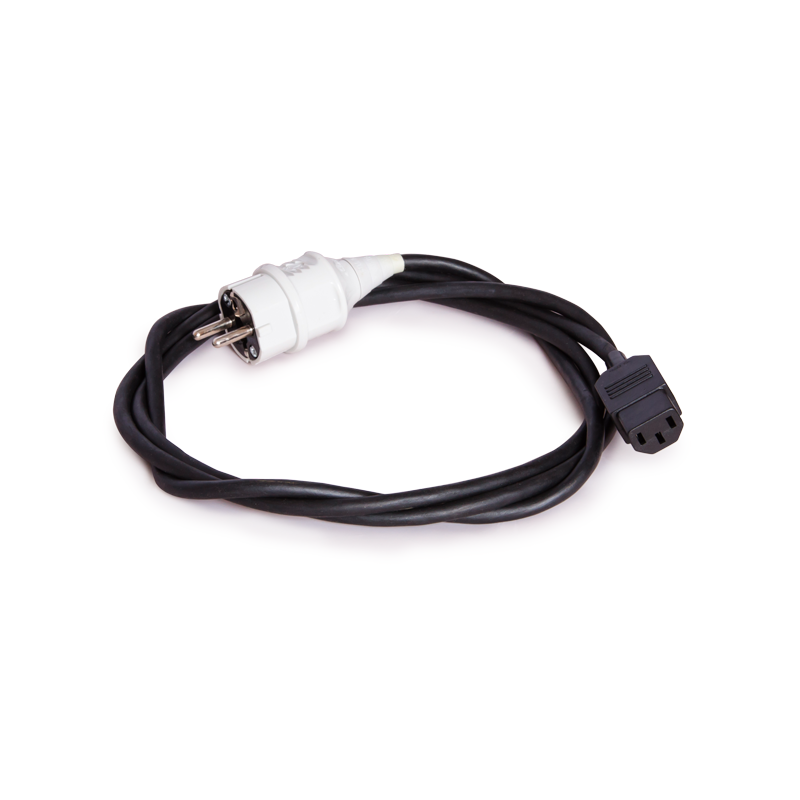

  • Сетевой кабель
  • СКБ018.09.00.000

Для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2м.

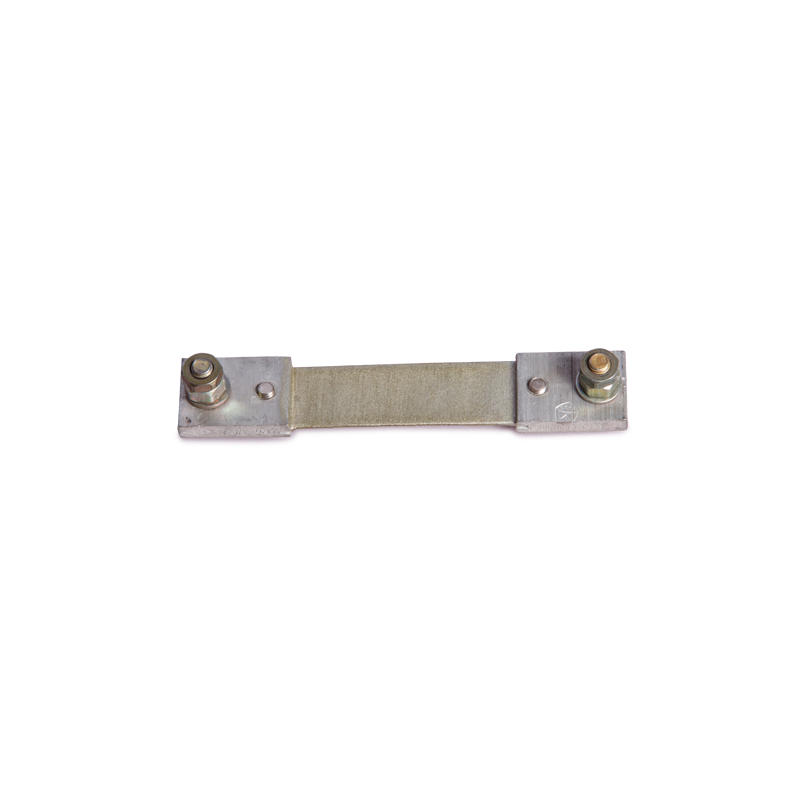

  • Шунт 75ШСМ М3,75-0,5

Шунт для поверки работоспособности прибора.

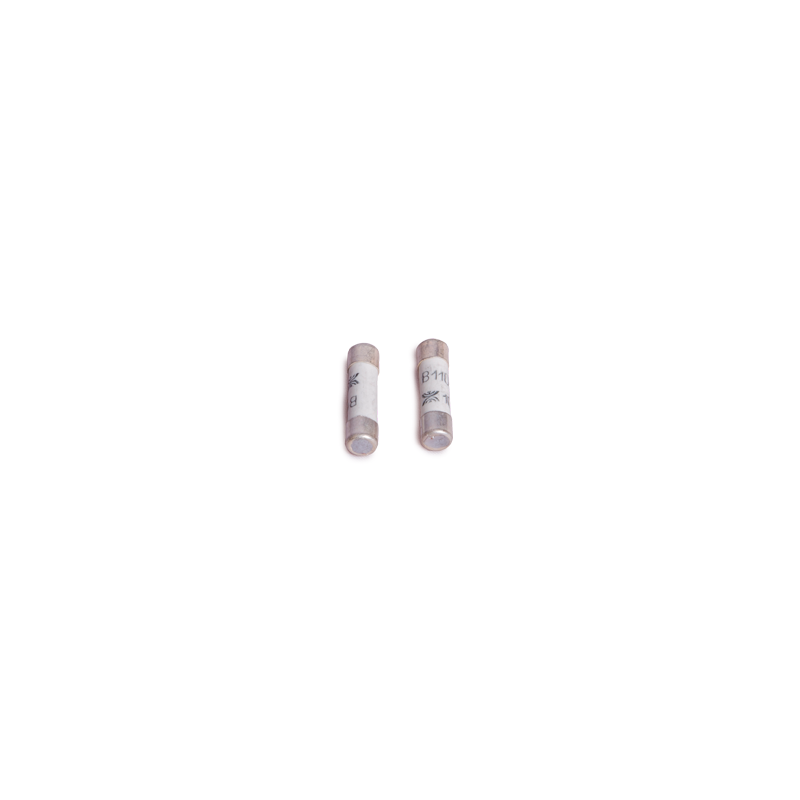

  • Предохранители ВП2Б-1В-2А
    (2 шт.)

Для защиты источника питания.

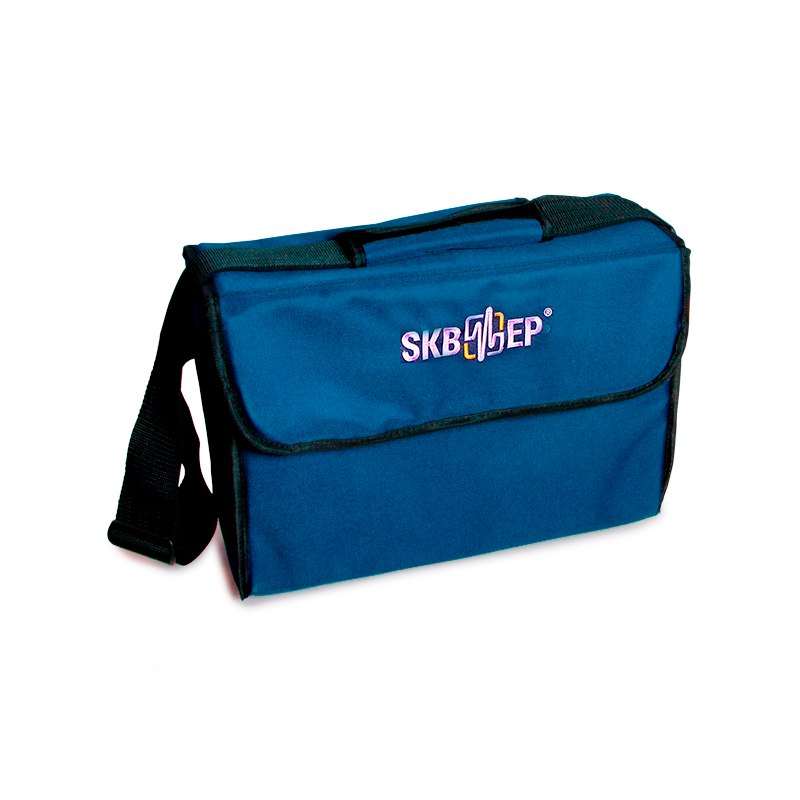

  • Сумка для переноски прибора
  • СКБ118.01.00.000

Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих.



Дополнительная комплектация (по заказу)




Фото Наименование, Индекс Применение
  • Кабель измерительный с игольчатыми подпружиненными контактами К02
  • СКБ018.13.00.000

Применяется при невозможности присоединения к объекту кабелем К01, например, при контроле сопротивлений сборных и присоединительных шин. Кабель измерительный с игольчатыми подпружиненными контактами. Длина 0,8м. + 1,8м.

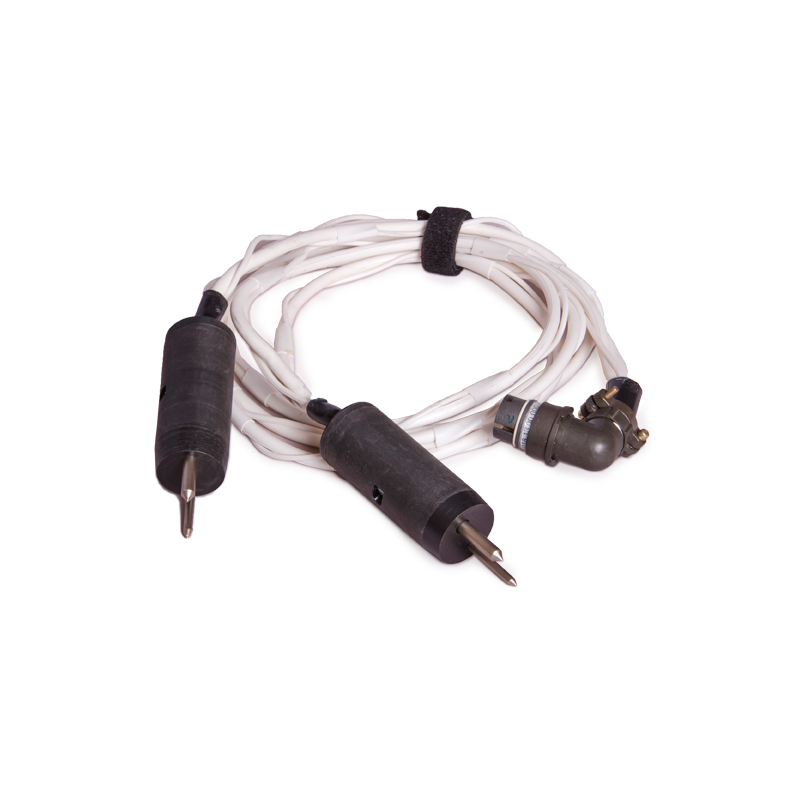

  • Кабель измерительный с игольчатыми подпружиненными поворотными контактами
  • СКБ018.17.00.000

Альтернатива кабелю К02, а также при невозможности присоединения к объекту кабелем К01, например, для измерений переходных сопротивлений в труднодоступных местах объектов с окрашенными поверхностями. Кабель измерительный с игольчатыми подпружиненными поворотными контактами. Длина 0,8м. + 1,8м.

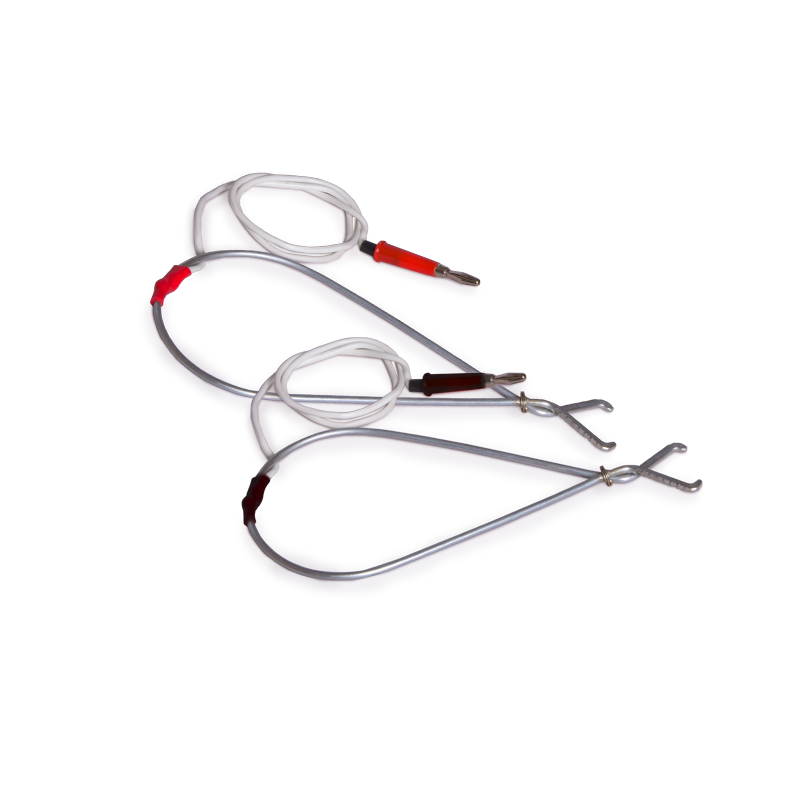

  • Потенциальный пружинный контакт (черный и красный)
  • СКБ023.21.00.000/-01

Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.

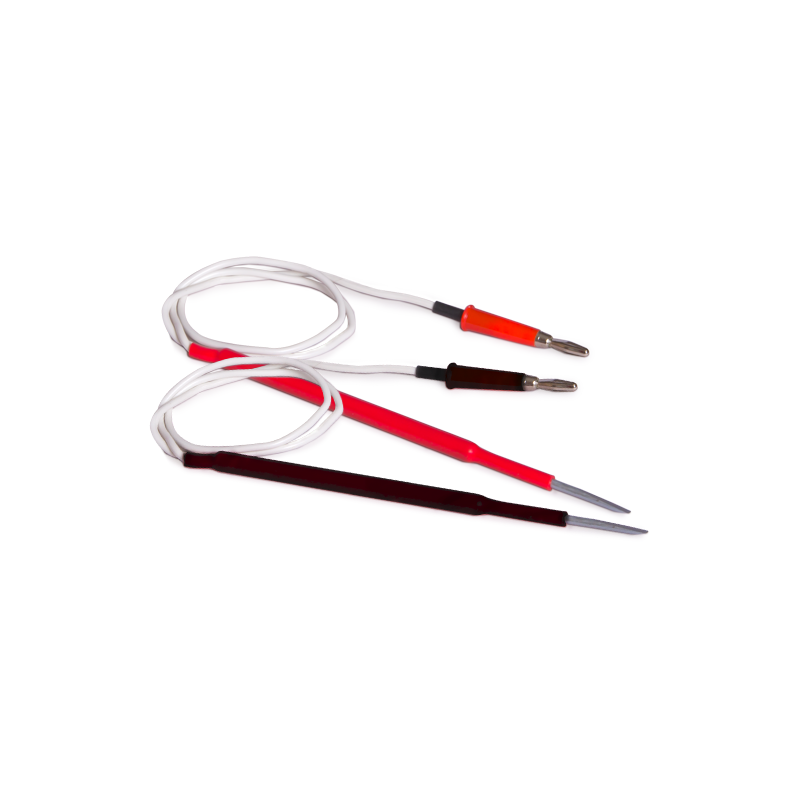

  • Потенциальный штыревой контакт (черный и красный)
  • СКБ023.22.00.000/-01

Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.


  • Аккумулятор А506/35S

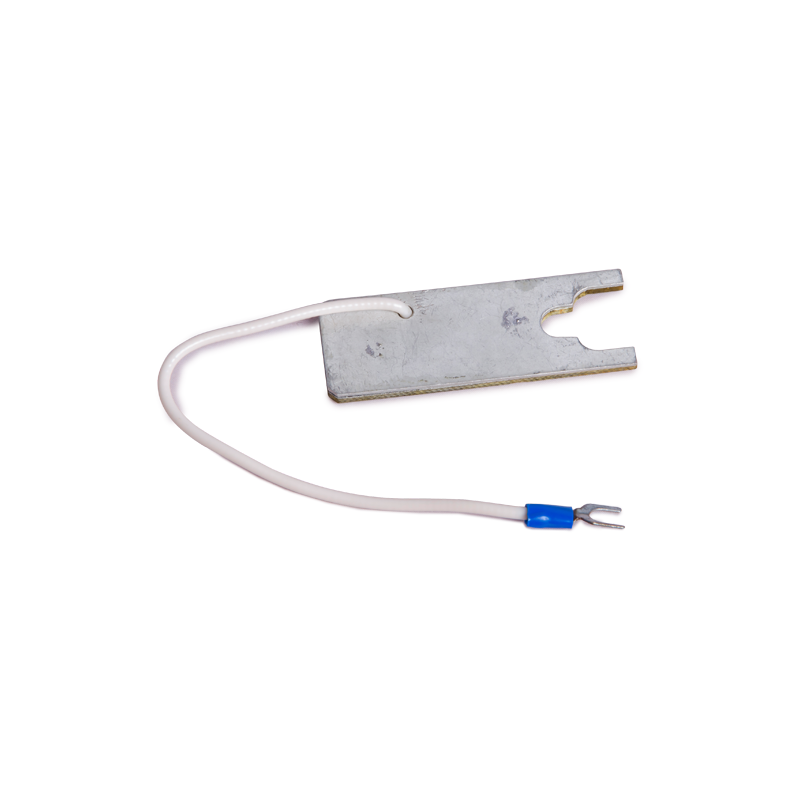

  • Переходник для образцовой катушки
  • СКБ023.12.00.000

Для поверочных лабораторий: проведения поверки / калибровки прибора.

  • Штанга-манипулятор
  • СКБ010.41.00.000
    СКБ010.41.00.000-01
    СКБ010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.

Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.

Кабель-удлинитель штанги-манипулятор выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 50А.

  • ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
  • ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
  • ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);
