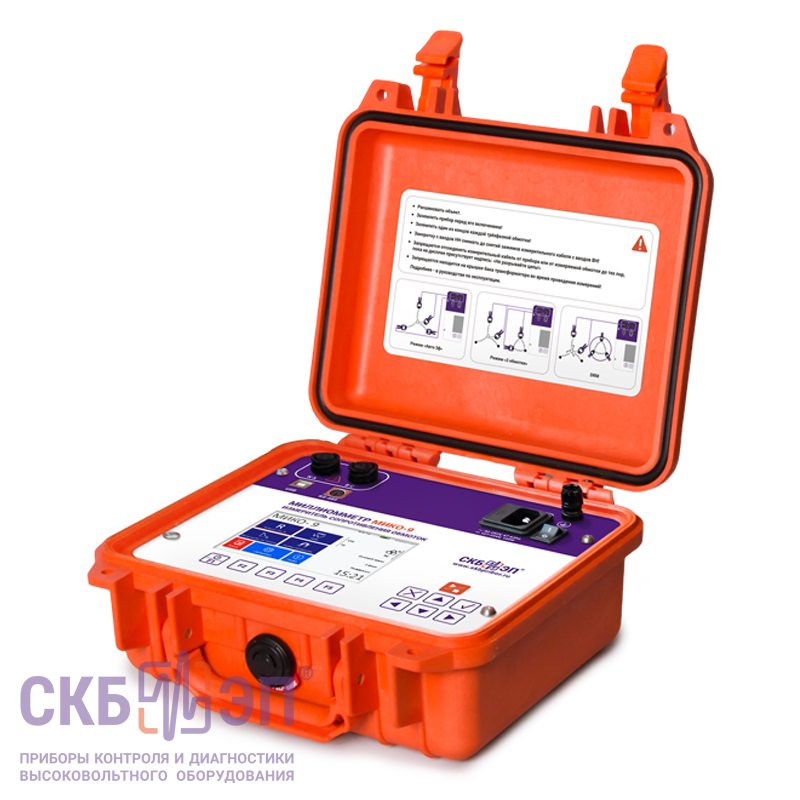

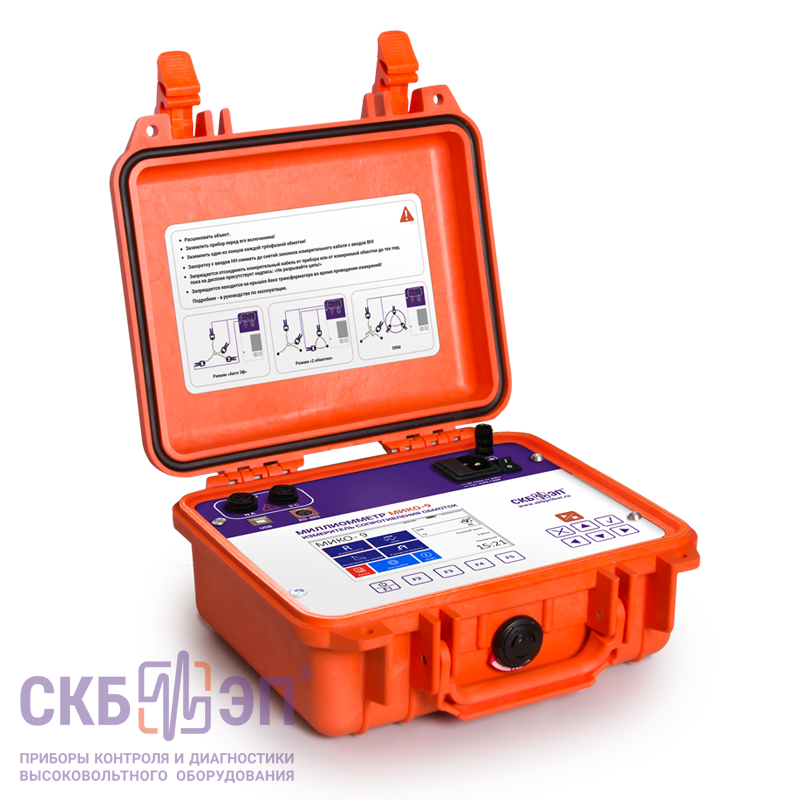

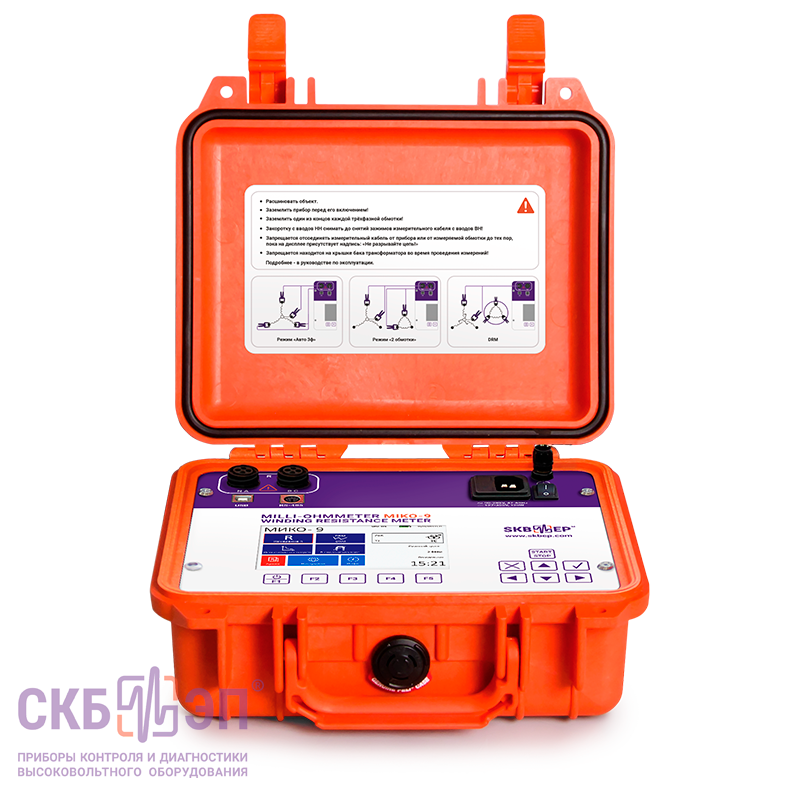

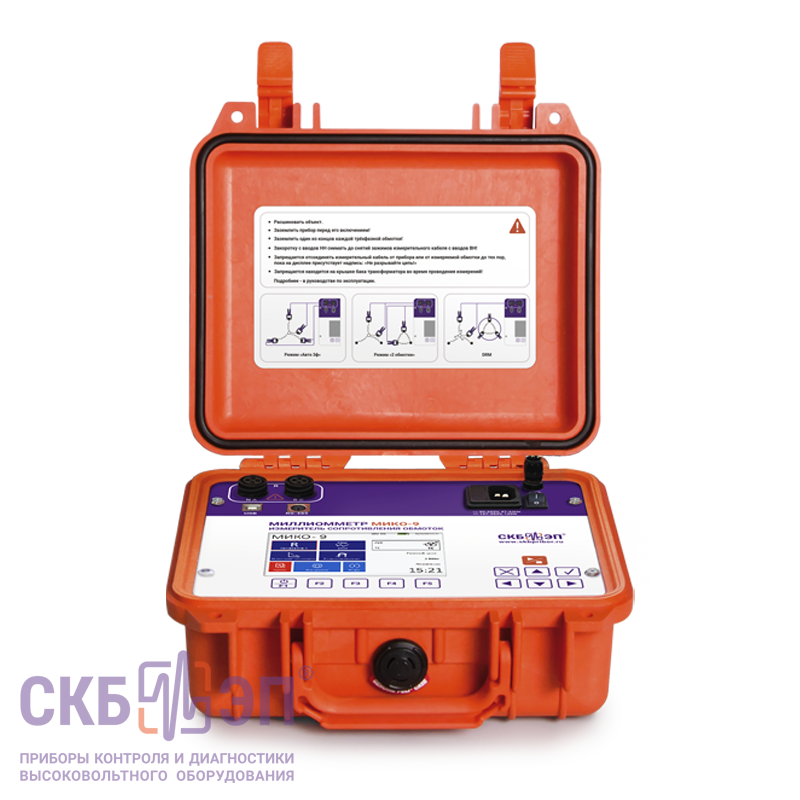

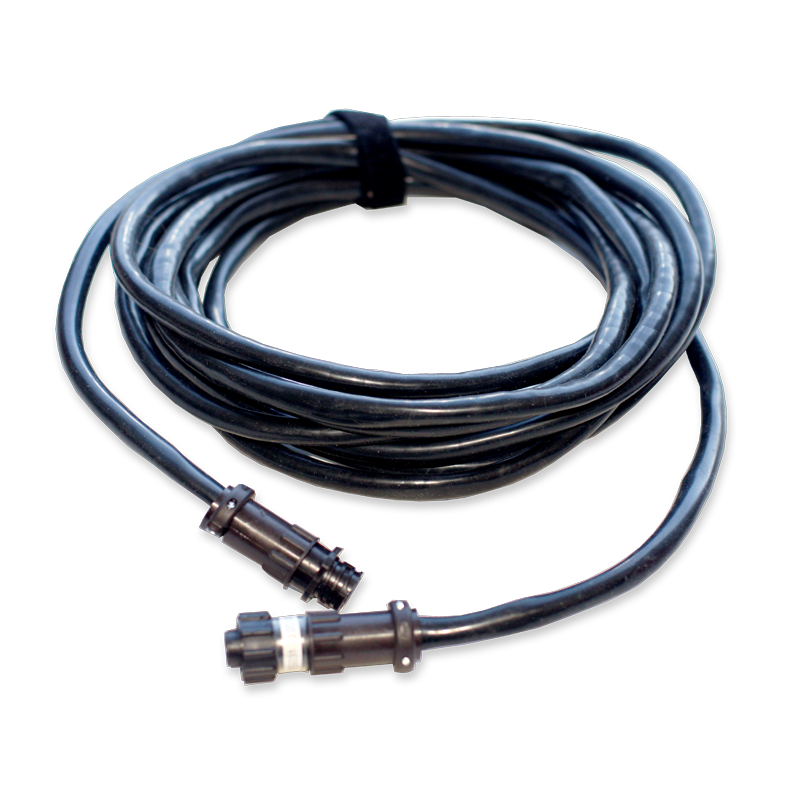

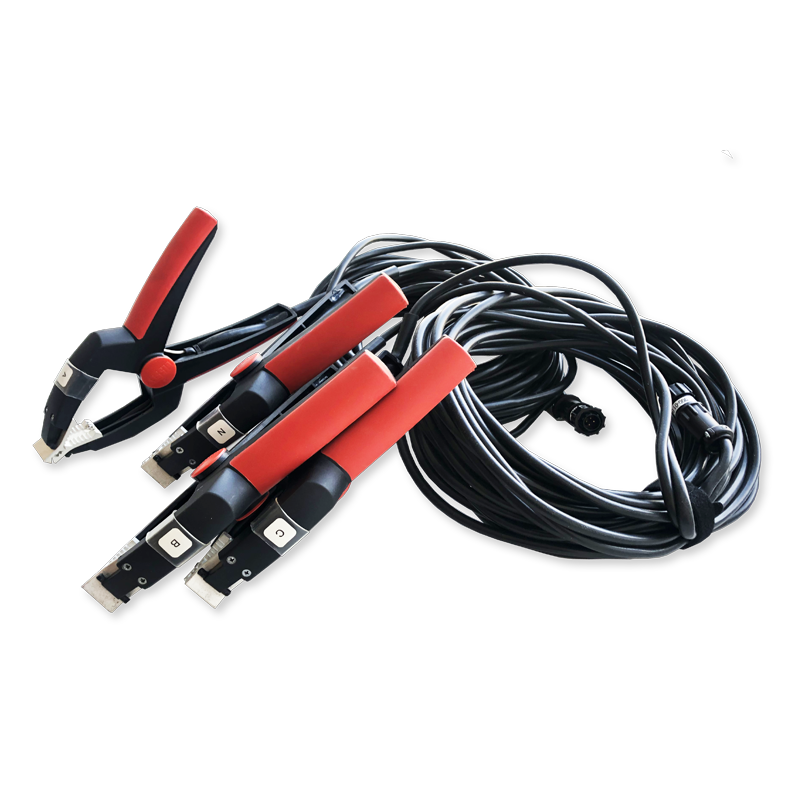

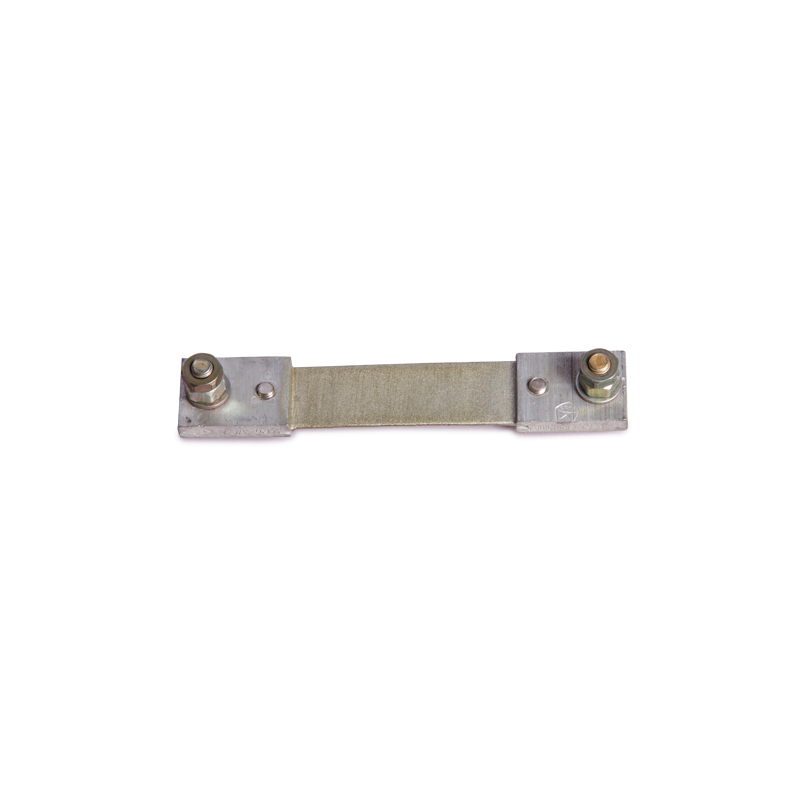

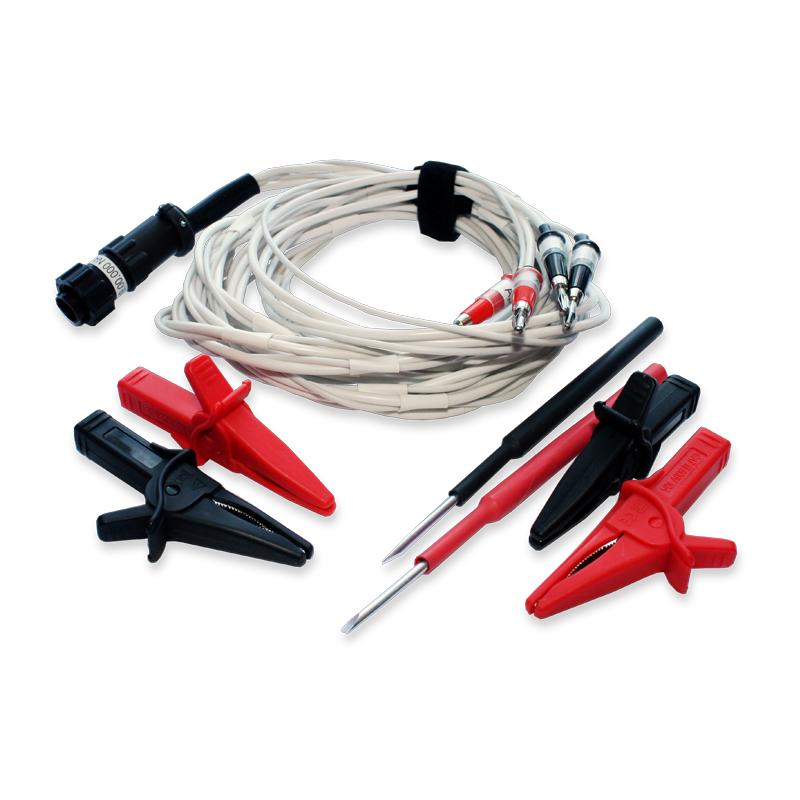

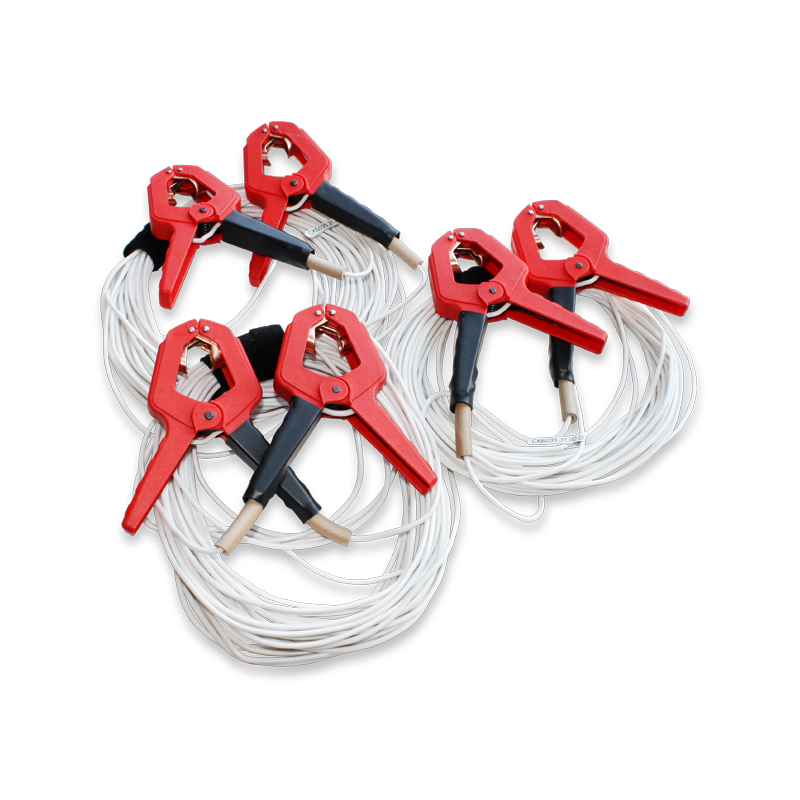

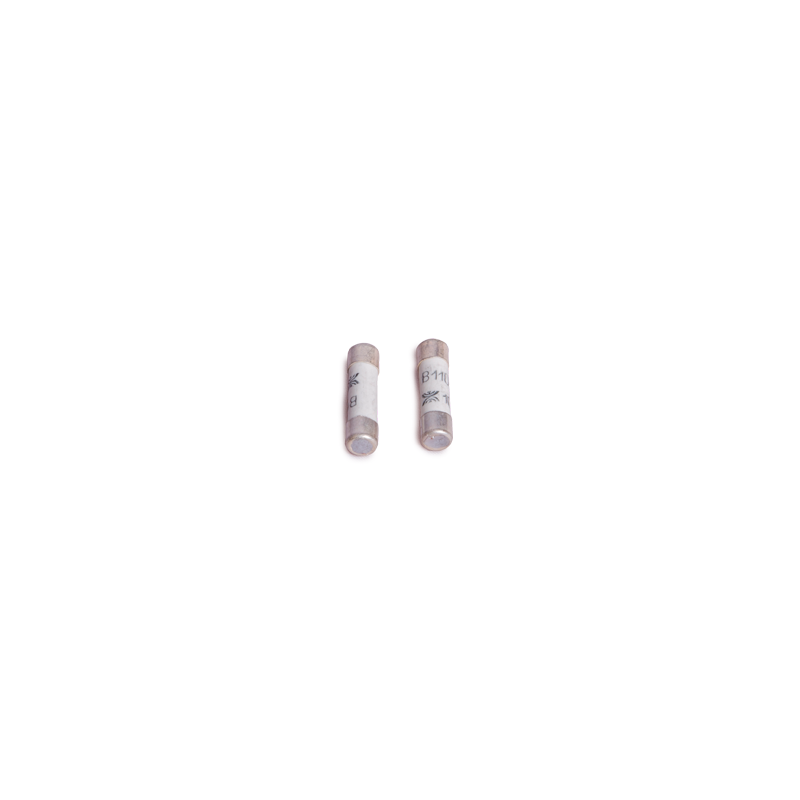

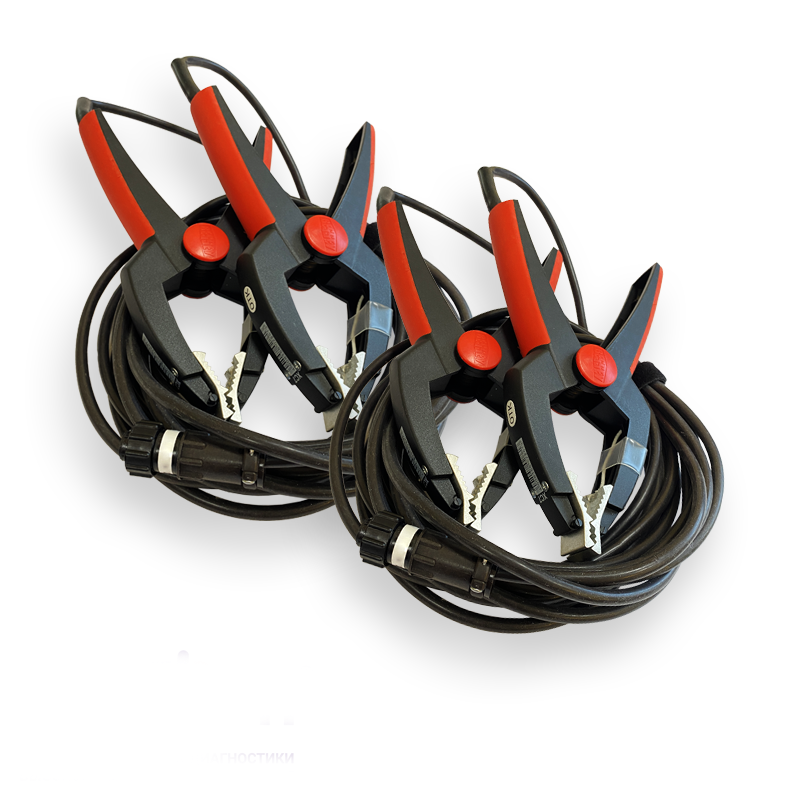

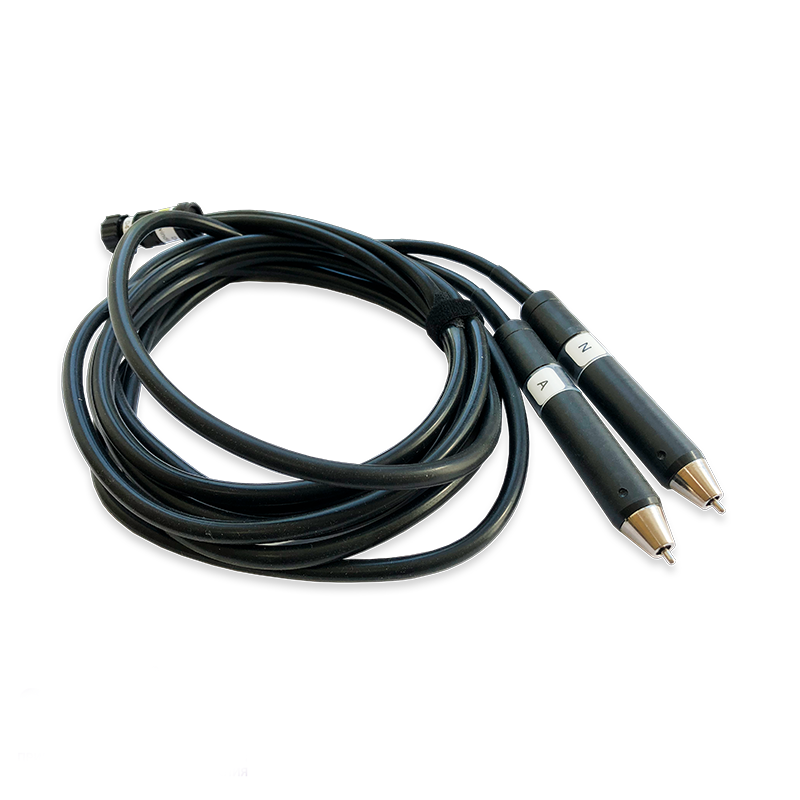

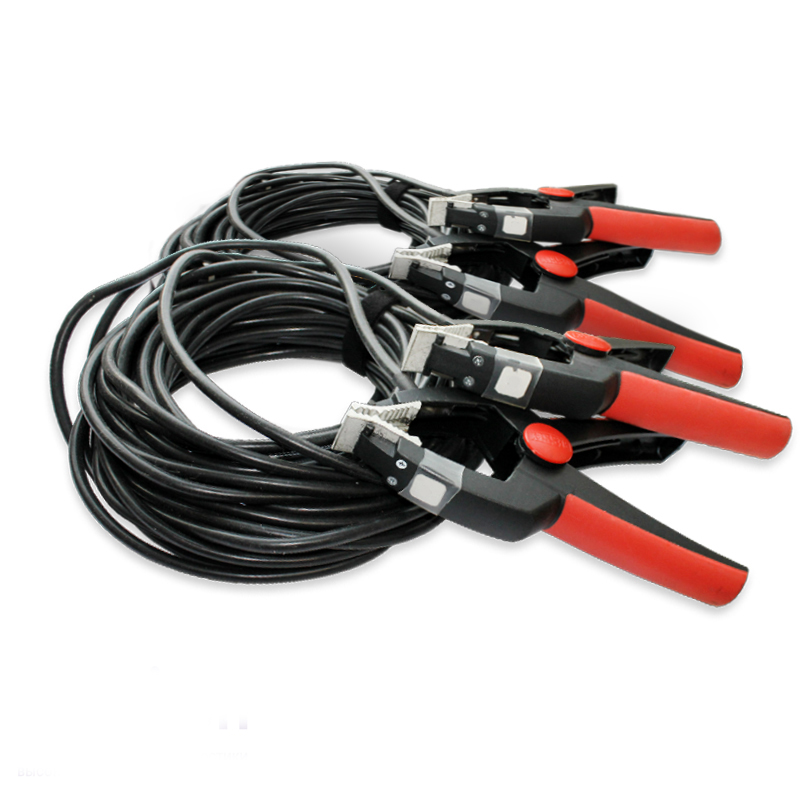

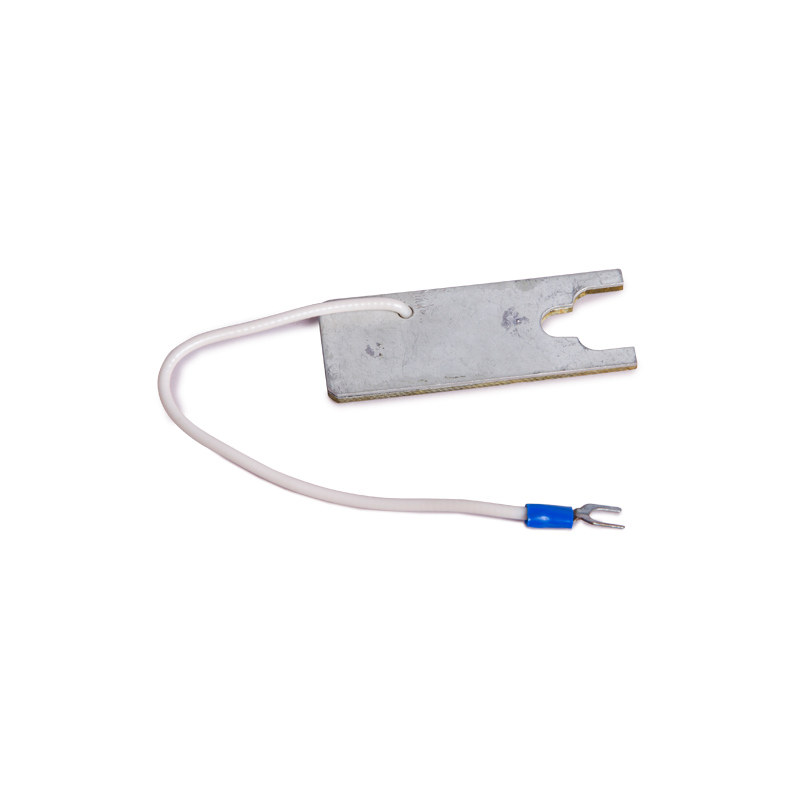

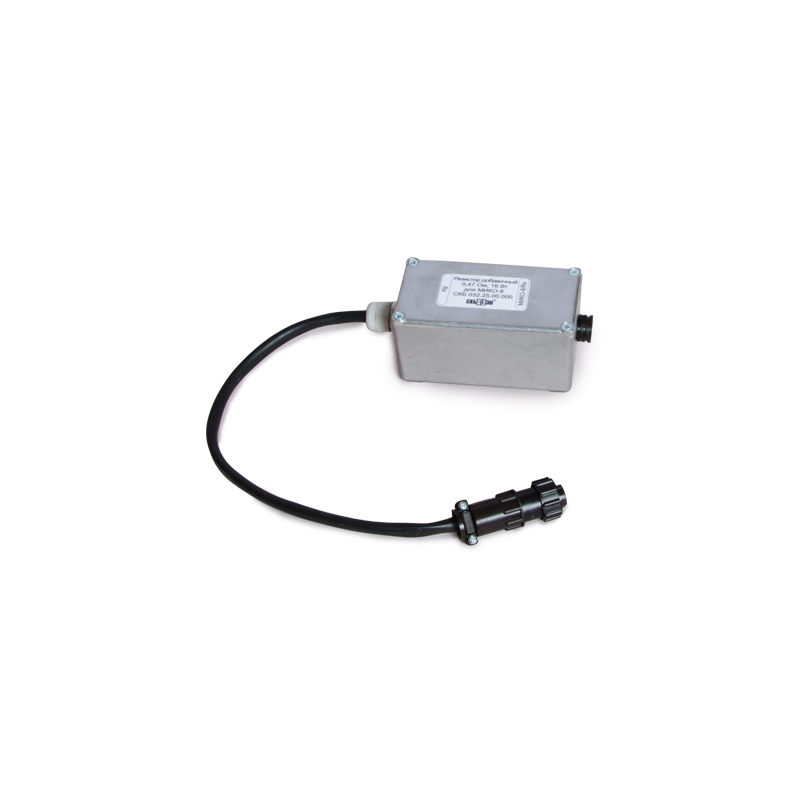

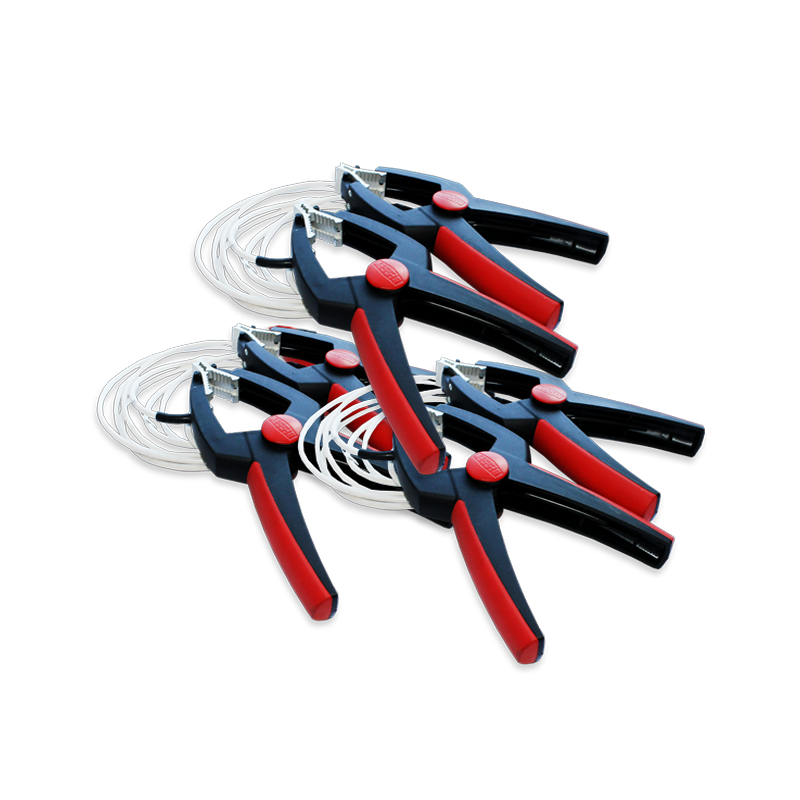

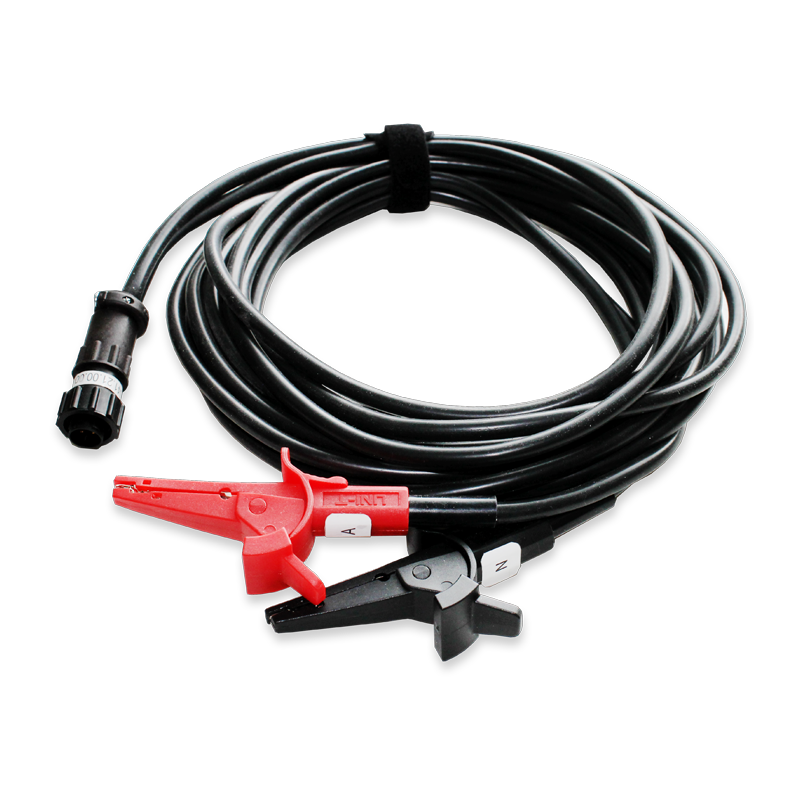

МИКО-9А — миллиомметр

Измерение электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 30 кОм на токах до 10А

• Обмоток силовых трехфазных и однофазных трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
• Уравнивающих, токоограничивающих и других резисторов высоковольтных выключателей;
• Переходного сопротивления контактов и контактных соединений силовых и сигнальных цепей;
• Кабелей

Задание измерительных диапазонов и токов осуществляется как автоматическом, так и ручном режиме. Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высоко индуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.

 Автоматическое измерение трехфазных трансформаторов

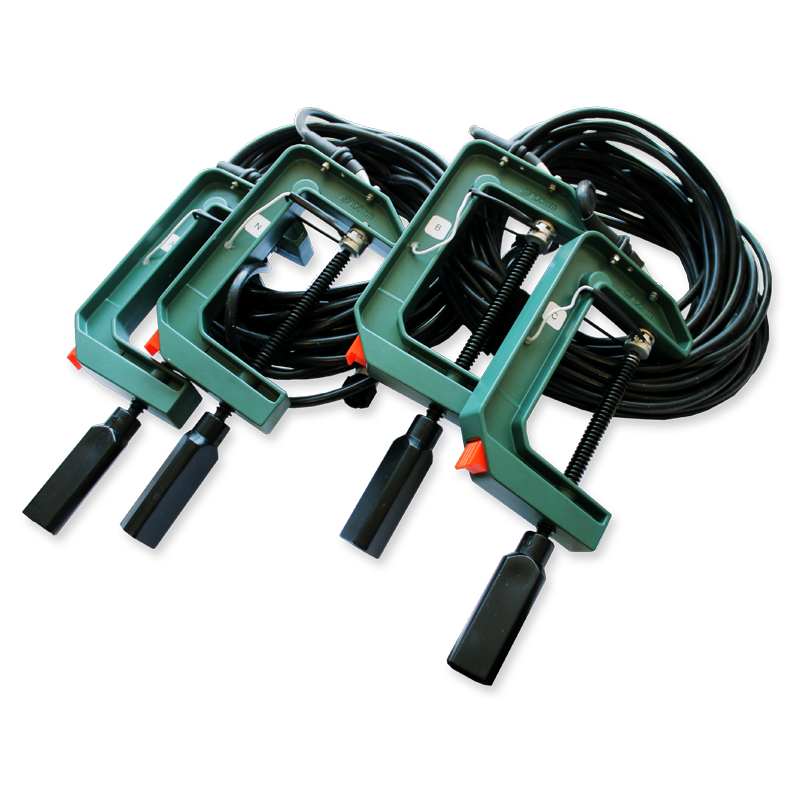

Отличительной особенностью прибора является возможность подключения сразу к трем фазам трансформатора и измерение с автоматическим переключением. Результаты измерения автоматически сохраняются в энергонезависимой памяти прибора и в дальнейшем могут обрабатываться на персональном компьютере с помощью специализированной программы, либо переданы по интерфейсу Bluetooth на мобильный телефон или планшет.
Высокая выходная мощность (до 60 Вт на нагрузке) встроенного источника тока позволяет вводить в насыщение магнитопровод высокомощных силовых трансформаторов и тем самым гарантирует надежное измерение сопротивления обмоток трансформатора.
Кроме того, предусмотрен специализированный режим измерения обмоток трансформатора с переключающими устройствами типа РПН и ПВБ.

 Режим измерения сопротивления одновременно по двум обмоткам

Данный режим гарантирует быстрое и достоверное измерения электрического сопротивления по постоянному току высокомощных силовых трансформаторов, в частности с соединением вторичных обмоток в треугольник, когда использование традиционных методов не дает стабильного результата.

 Режим размагничивания магнитной системы трансформатора

Функция размагничивания предназначена для устранения остаточной намагниченности магнитопровода трансформатора после проведения опытов на постоянном токе перед проведением других испытаний, таких как опыт холостого хода, короткого замыкания и измерения коэффициента трансформации и др.
Прибор обеспечивает размагничивание сердечника силового трансформатора в соответствии с ГОСТ 3484.1 в полностью автоматическом режиме, либо ручном режиме с заданием шага и границ тока размагничивания.

Режим безразборной проверки устройств РПН (метод DRM)

Режим "Безразборной проверки устройств РПН" позволяет оценить состояние переключающего устройства РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Принцип работы данной проверки заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод.
По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства. Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.
Кроме того, измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга, и дают более полную картину состояния трансформатора.

Режим "испытание на нагрев" или тест охлаждения

Прибор имеет специальный режим "испытание на нагрев" (тест охлаждения). Порядок испытаний и правила обработки результатов соответствуют требованиям п.2. ГОСТ 3484.2-88 "Трансформаторы силовые. Испытания на нагрев".

Автоматизация процесса измерения и архив результатов в приборе

Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора, а также для предоставления  следующих расчетов:

• Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
• Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
• Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);
• Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений; Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре.

Высокая степень защищенности и соответствие требованиям безопасности

• от превышения измерительного тока;
• от переполюсовки концов кабеля аккумуляторной батареи;
• от э.д.с. самоиндукции.

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-9 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

• набор необходимых защит от перегрева измерительного блока;

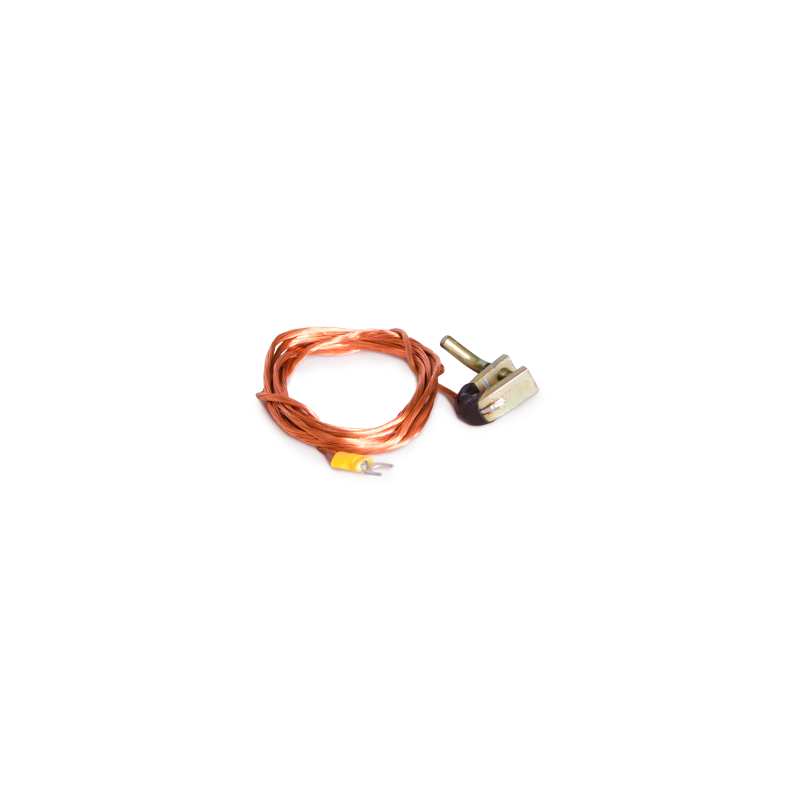

• контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

Автономное питание, интерактивное управление прибором и связь с ПК

Прибор имеет возможность питания от сети (≃ 110÷220, 330В) и встроенной аккумуляторной батареи.
Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.
Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея.
Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования. Поддержка протокола Modbus RTU.
Связь с персональным компьютером через USB или Bluetooth позволяет:

• Управлять прибором с помощью ПК;
• Систематизировать и сохранять результаты на ПК;
• Формировать отчеты измерений.

Для передачи данных в компьютер и ведения архива измерений используется специализированное программное обеспечение.
