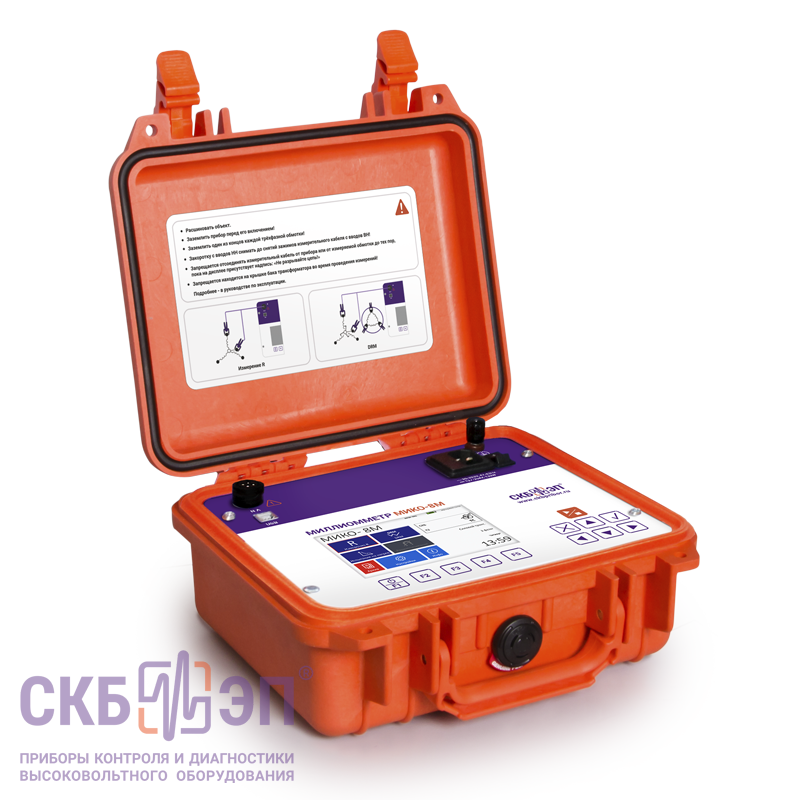

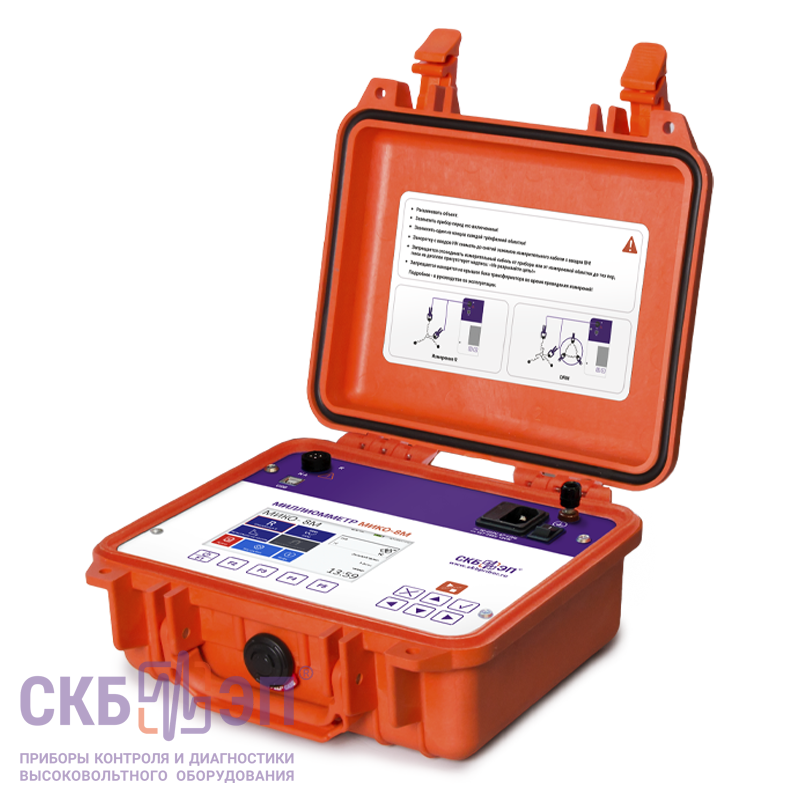

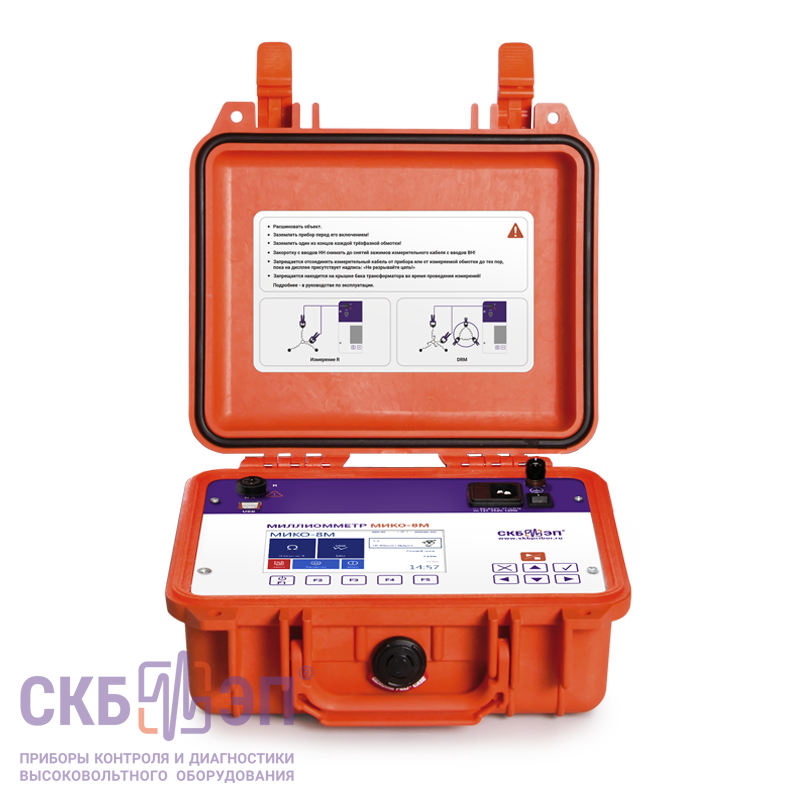

МИКО-8М/MA — миллиомметр

Под заказ
Производитель: СКБ ЭП
Гарантия: 36 мес. Гарантия на МИКО-8М/МА на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.
Межповерочный интервал: 36 мес.
Цена по запросу

Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 10 кОм на токах до 10А

  • Обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
  • Контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
  • Контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений;

Специализированные режимы измерения для различных объектов

Прибор реализует специализированные режимы измерения для различных объектов, учитывающие их специфические особенности: резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор, генератор, двигатель, компенсатор, фильтр подключения и магнит.

Высокая точность измерения не только в лабораторных условиях, но и на подстанциях
Высокая точность измерения не только в лабораторных условиях, но и на подстанции в условиях промышленных помех, достигается благодаря тому, что для любого сопротивления обмотки рассчитывается и задается свой, максимально возможный измерительный ток, ограничиваемый только полезной мощностью прибора. Поэтому отношение полезного сигнала на сопротивление обмотки к амплитуде помехи остается высоким при любом сопротивлении.

Полная автоматизация процесса измерения и энергонезависимая память

Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора (до 1000 измерений), а также для предоставления  следующих расчетов:
  • Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
  • Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
  • Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);
  • Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;
  • Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре.

Режим безразборной проверки устройств РПН (метод DRM)

Режим "Безразборной проверки РПН" позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод.
По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства. Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.
Измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга, и дают более полную картину состояния трансформатора. Кроме того, сочетание этих режимов, а также другие характеристики позволяют МИКО-8М опережать своих аналогов (см. сравнение).

Высокая степень защищенности и соответствие требованиям безопасности

  • от превышения измерительного тока;
  • от э.д.с. самоиндукции.
При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.
В МИКО-8М реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.
  • набор необходимых защит от перегрева измерительного блока;
  • контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

Интерактивное управление прибором и связь с ПК

Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.
Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея.
Связь с персональным компьютером через USB или Bluetooth позволяет:
  • Управлять прибором с помощью ПК;
  • Систематизировать и сохранять результаты на компьютере;
  • Формировать отчеты измерений.
Для передачи данных в компьютер и ведения внешнего архива измерений используется специальная программа производителя.

Измерительные кабели с эргономичной конструкцией

Разной длины и с разной величиной захвата зажимов типа "крокодил", позволяют проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.

Питание от сети и/или встроенной аккумуляторной батареи

Миллиомметр МИКО-8М имеет возможность питания от сети (≃ 110÷220, 330В), а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-8М) и со встроенным аккумулятором (МИКО-8МА).




Технические характеристики миллиомметра МИКО-8М/MA:

Параметр Значение
Диапазон измерений электрического сопротивления 10мкОм ÷ 10кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более ±(0,1%+0,5мкОм)
Сила измерительного тока, А 0,005 ÷ 10
Диапазон измерений силы тока в режиме DRM, А 0.1-10
Максимальная потребляемая мощность, Вт, не более 120
Сетевое напряжение питания:
переменного тока (действующее значение), В
постоянного тока, В

От 90 до 253
От 127 до 354
Продолжительность работы от АКБ в режиме ожидания или при выходной мощности 1 Вт, ч, до 8
Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более 3
Габаритные размеры измерительного блока, мм 270×250×130
Температурный диапазон эксплуатации,ºС -20 ÷ +55
Степень защиты измерительного блока от окружающей среды в транспортном положении IP67
Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке IP40
Масса измерительного блока без аккумулятором, кг не более 4,0
Масса измерительного блока с аккумулятором, кг не более 2,7
Межкалибровочный период 3 года
Межповерочный период 3 года
Гарантия 36 мес. Гарантия на МИКО-8М/МА на территории РК распространяется только при покупке на заводе-изготовителе или у официального дилера на территории РК.

Комплектация МИКО-8М/МА

Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату).

Стандартная комплектация


Наименование, Индекс Применение  Фото
  • Измерительный блок МИКО-8М или МИКО-8МА 049.00.00.000 или 049.00.00.000-01

Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.

      Фронт лого .png
  • Кабели измерительные
    по заказу

Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды. Выберите не менее одного измерительного кабеля (см. ниже "Дополнительная комплектация (по заказу)").

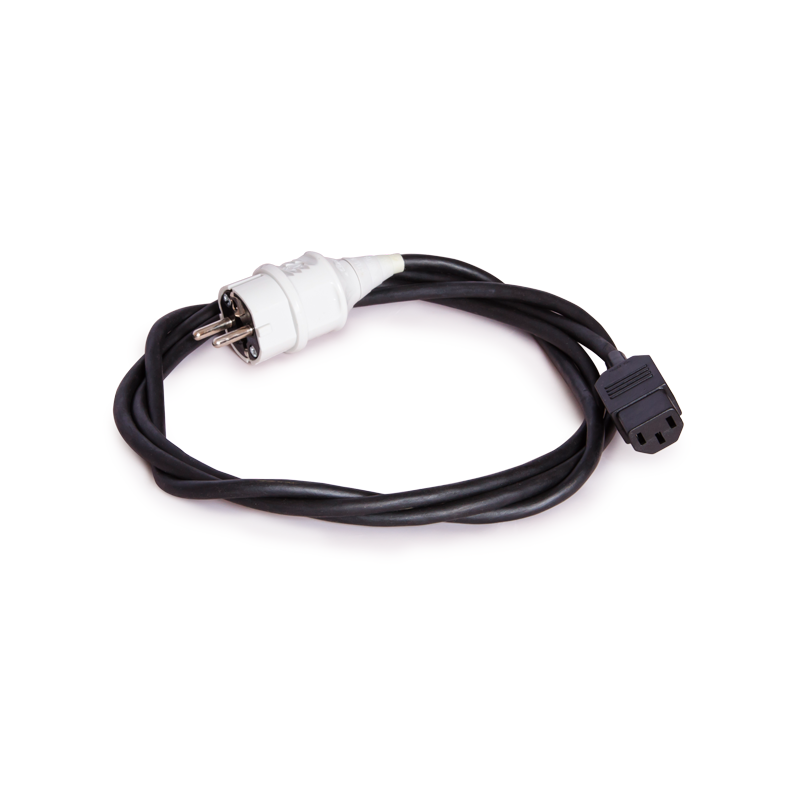

  • Кабель сетевой 018.09.00.000

Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м. Вес 0,24 кг.

       Кабель сетевой 018.09.00.000.png

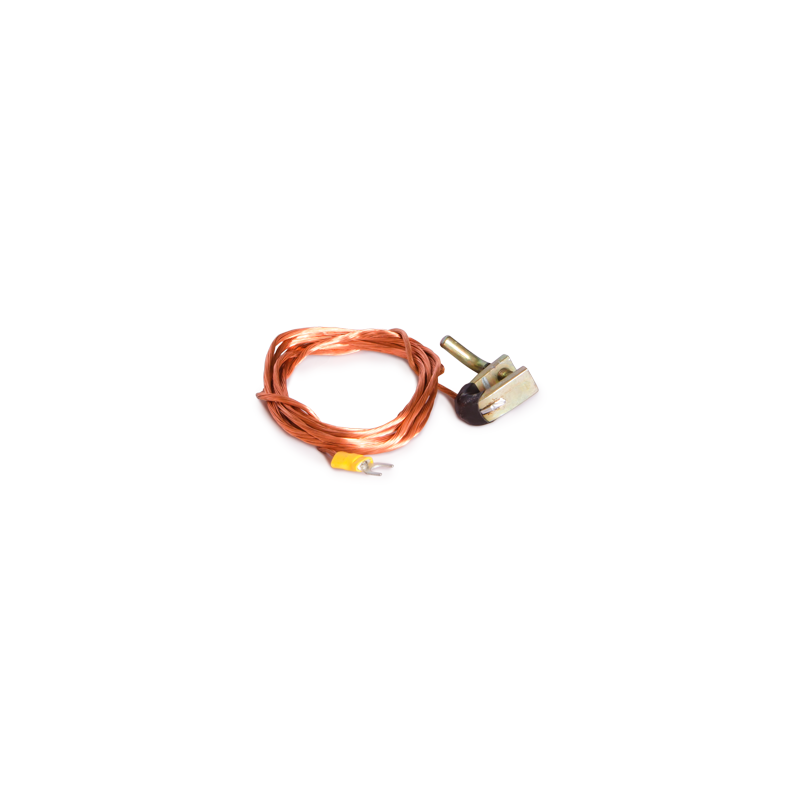

  • Провод заземления 010.01.00.000

Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2,23 м. Вес 0,079 кг.

       Провод заземления 010.01.00.000.png
  • Эквивалент нулевого сопротивления 023.15.00.000

Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.

       Эквивалент нулевого сопротивления 023.15.00.000.png

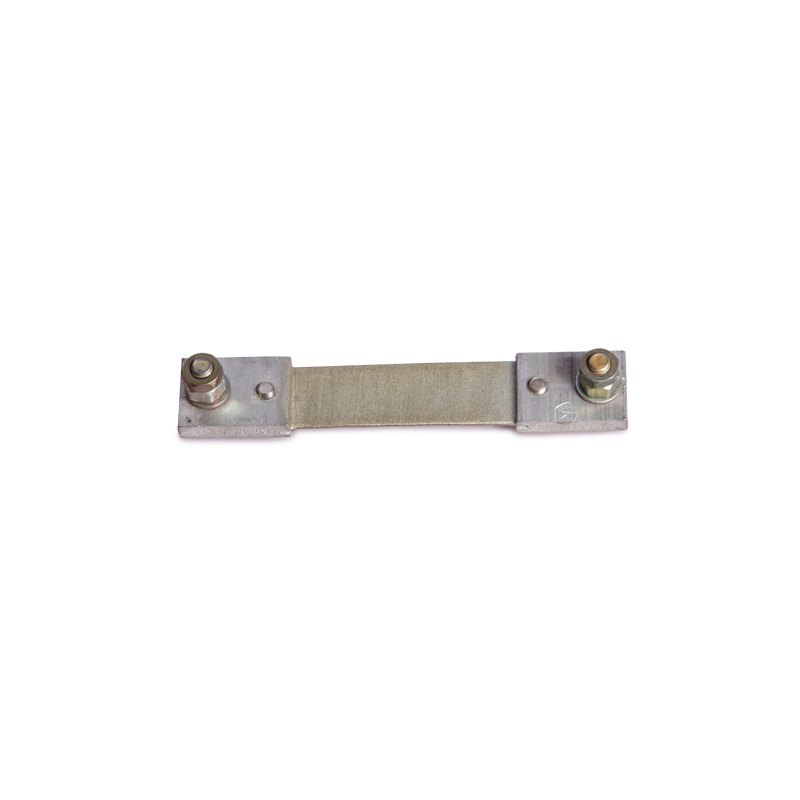

  • Шунт 75ШСМ М3, 75-0,5

Проверка работоспособности. Величина 1 мОм ± 0,5%.

       Шунт 75ШСМ М3, 75-0,5.png

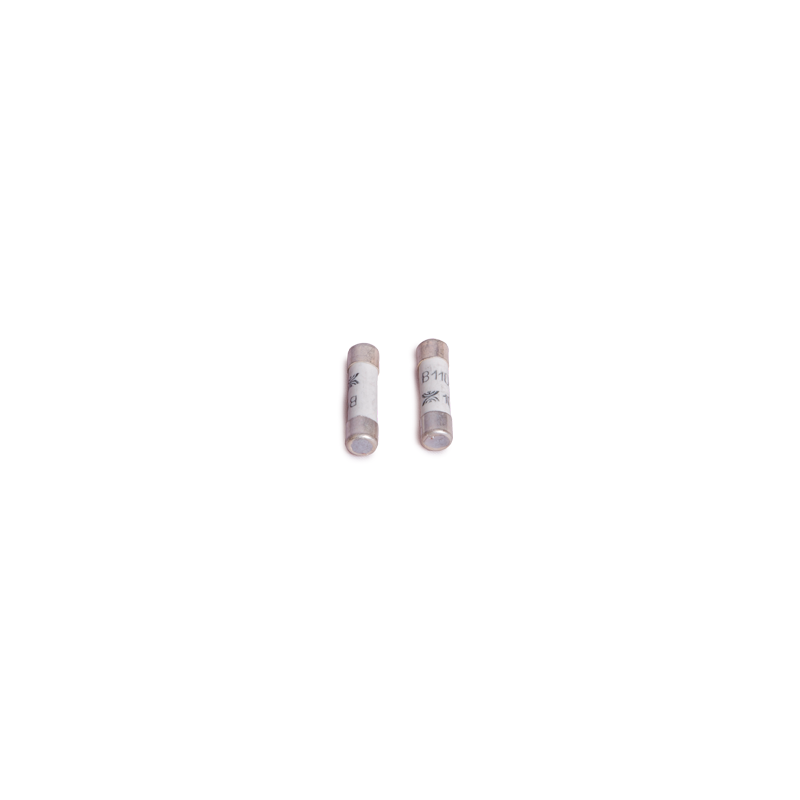

  • Предохранитель ВП2Б-1В-2А
    (2 шт.)

Для защиты источника питания.

       Предохранитель ВП2Б-1В-2А (2 шт.).png

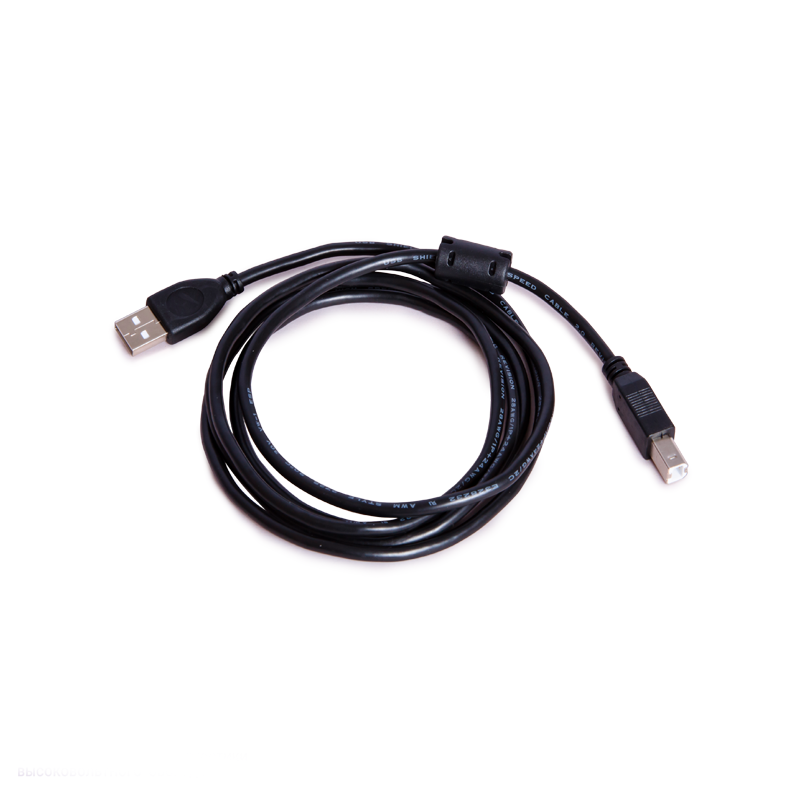

  • Кабель USB 2.0 A-B

Для связи с компьютером и передачи данных. Длина 1,8м.

       Кабель USB 2.0 A-B.png

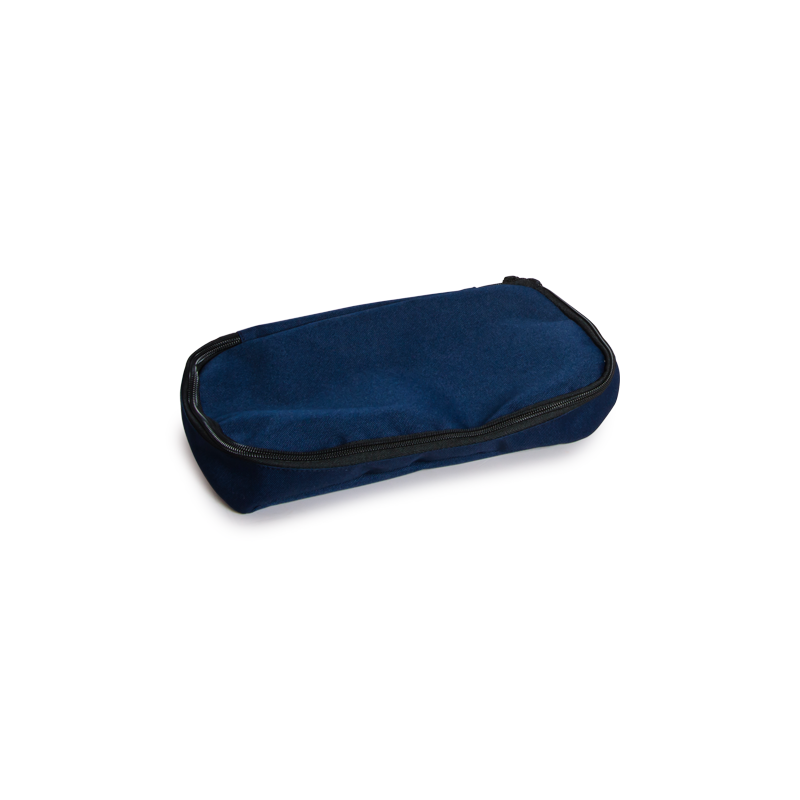

  • Сумка для комплекта крепежных изделий 126.06.02.000

       Сумка для комплекта крепежных изделий 126.06.02.000.png

Дополнительная комплектация (по заказу)


Наименование, Индекс Применение       Фото
  • Кабель измерительный 041.22.00.000

Модификация кабеля 041.18.00.000 для использования на трансформаторах, выводы которых расположены близко друг к другу. Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 70 мм. Длина 8,5 м.

 Кабель измерительный 041.22.00.000.png
  • Кабель измерительный 041.30.00.000
Кабель для подключения к вводам трансформатора, выводы которых расположены близко друг к другу. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 50 мм. Длина 3,5 м. Вес 0,76 кг.  Кабель измерительный 041.30.00.000.png
  • Кабель измерительный 041.19.00.000

Кабель для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток ТТ и ТН. Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами "банан", на которые устанавливаются съемные щупы с диаметром штекера 3мм (длина 30мм, 2 шт.), а также зажимы типа "крокодил" с зевом 25мм (2 шт.). Длина 3,0 м. Вес 0,5 кг.

 Кабель измерительный 041.19.00.000.png
  • Кабель измерительный 041.26.00.000

Кабель выступает в качестве альтернативы измерительному кабелю 041.18.00.000. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа струбцина с зевом до 103 мм. Длина 8,5 м. Вес 2,20 кг.

 Кабель измерительный 041.26.00.000.png
  • Измерительный кабель 041.29.00.000
Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м.  Кабель измерительный 041.29.00.000.png
  • Кабель измерительный для ТТ и ТН 041.21.00.000

Кабель для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 20 мм. Длина 4,0 м. Вес 0,61 кг.

       Кабель измерительный для ТТ и ТН 041.21.00.000.png
  • Кабель измерительный 041.28.00.000

Кабель для измерения электрического сопротивления в местах с затрудненным доступом. Конструкция наконечника штыревая - подпружиненная. Длина 3 м, вес 0,54 кг.

 Кабель измерительный 041.28.00.000.png
  • Удлинитель к измерительным кабелям 031.20.00.000

Рекомендован к совместному применению с измерительными кабелями 041.18.00.000, 041.22.00.000 и 041.26.00.000. Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м. Вес 1,18 кг.

 Удлинитель к измерительным кабелям 031.20.00.000.png
  • Кабель закорачивания 041.23.00.000

Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей. Данные кабели для безразборной проверки устройств РПН силовых трансформаторов. Комплект состоит из 3-х закороток одинаковой длины по 3 м. Вес комплекта 1,89 кг (0,63 кг + 0,63 кг + 0,63 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом 70 мм.


  • Кабель закорачивания 035.31.00.000

Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей. Данные кабели для безразборной проверки устройств РПН силовых трансформаторов и автотрансформаторов. Комплект состоит из 3-х закороток одинаковой длины 12 м. Вес комплекта 0,8 кг (0,26 кг + 0,27 кг + 0,27 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом до 50 мм.


  • Добавочный резистор 032.25.00.000

Для использования метода DRM необходимо заказать добавочный резистор. Данный резистор необходим для безразборного контроля устройств РПН при активном сопротивлении обмотки меньше 0,5 Ом. Длина 0,11 м + 0,35 м. Вес 0,23 кг. Переходник для образцовой катушки 023.12.00.000 Для поверочных лабораторий: проведение поверки / калибровки прибора (комплект из 2 шт.). Длина 0,025 м + 0,16 м. Вес комплекта 0,04 кг.


  •  Сумка для кабелей и документации 126.06.00.000
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-8М (МИКО-8МА).  Сумка для транспортировки 126.06.00.000.png
  • Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам трансформаторов, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями (длина 3,3 м), которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака.

- ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг / рекомендована для объектов до 2 м);

- ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг / рекомендована для объектов до 3 м);

 - ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг / рекомендована для объектов до 4,5 м);  При работе с МИКО-8М(А) и штангой-манипулятор рекомендуем использовать кабели: 041.18.00.000; 041.22.00.000; 041.29.00.000 или 041.30.00.000.
