МКИ-200 - цифровой микроомметр
Назначение микроомметра МКИ-200:
Цифровой микроомметр МКИ-200 предназначен для измерений переходных сопротивлений контактов воздушных и масляных высоковольтных выключателей, разъединителей, элегазовой коммутационной аппаратуры, системы шин, мест повреждения кабеля, болтовых и паяных соединений, плавких вставок, контактов автоматических выключателей, рельсовых соединений и других токоведущих частей силового электрооборудования.
Достоинства разработки:
Предварительная прогрузка большим током в течение нескольких секунд (5-15сек.) разрушает окисную пленку и таким образом обеспечивает достоверность измерений, что позволяет избежать необоснованного вывода оборудования в ремонт. Встроенный источник питания обеспечивает рабочий ток до 200 А. Прибор выполнен в прочном металлическом корпусе, обладает повышенной помехозащищенностью и устойчивостью к воздействию электромагнитных полей. Длинна кабелей для задания тока и потенциальных проводников не ограничена.

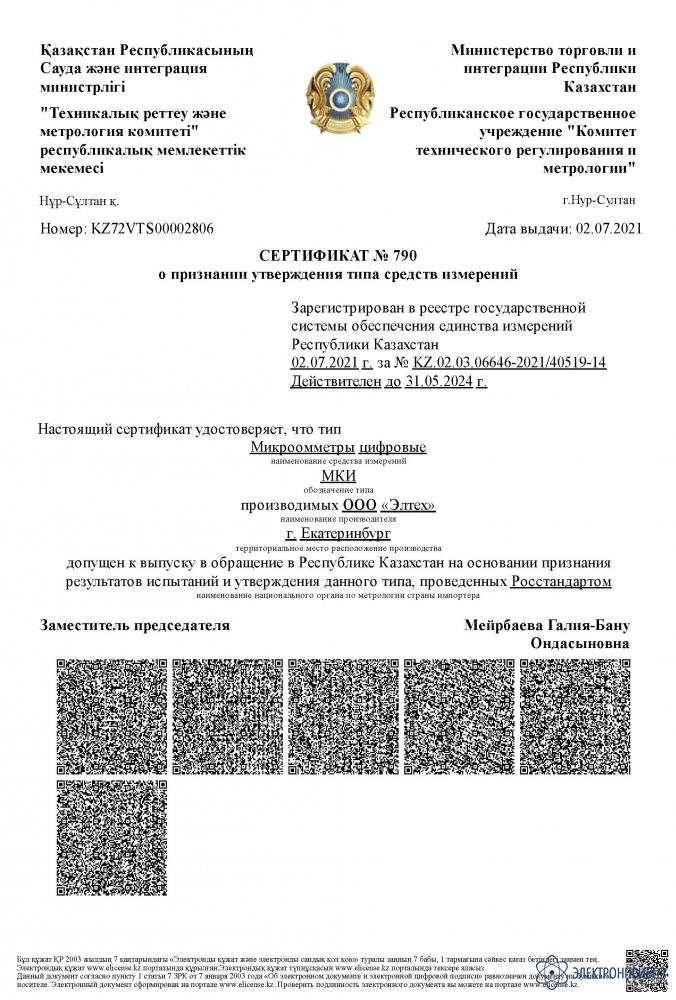

Сертификат Госстандарта России RU.E.34.005. №10678
Внесен в Государственный реестр средств измерений под №21712-01
Технические характеристики микроомметра МКИ-200:
Параметр | Значение |
Микроомметр обеспечивает измерение сопротивления | от 1 мкОм до 10000 мкОм |
Количество разрядов цифрового табло: - для измеряемого сопротивления - для индикации величины тока в цепи |
4 3 |
Допускаемая основная погрешность для измеряемого сопротивления | 1% +1 ед. младшего разряда |
Время установления рабочего режима, мин. | 1 |
Время непрерывной работы (при отпущенной кнопке "Измерение"), час. | 8 |
Время измерения, сек. | 10 |
Габаритные размеры, мм | 350х230х130 |
Масса, кг: - прибора - кабелей |
7 10 |
Питание | от сети общего назначения, 220 В, 50 Гц |
Потребляемая мощность в режиме "Измерение", ВА | 500 |
Условия эксплуатации микроомметра МКИ-200:
- Микроомметр МКИ-200 по защищенности от воздействий окружающей среды имеет обыкновенное исполнение по ГОСТ 12997-84. Вид климатического исполнения соответствует УХЛ 2 по ГОСТ15150-69. Класс защиты прибора по электробезопасности 01 по ГОСТ 26104-90.
- Микроомметр МКИ-200 по условиям эксплуатации относится к 4 группе по ГОСТ 22261-96 и может использоваться как в закрытых помещениях, так и на открытых площадках в неагрессивной среде при температуре окружающего воздуха от -20°С до +40°С и относительной влажности до 90% при +20°С.
- По степени защиты от проникновения твердых частиц и воды микроомметр соответствует исполнению 7Р50 по ГОСТ 14254-80.
Комплект поставки МКИ-200
№ | Наименование | Количество |
1. | Микроомметр МКИ-200 | 1 |
2. | Кабель силовой 2х2,5м 25мм2 | 2 |
3. | Кабель силовой 2х10м 25мм2 | 2 |
4. | Провод 2х10м 2,5мм2 | 2 |
5. | Провод 2х2,5м 2,5 мм2 | 2 |
6. | Зажимы токовые | 2 |
7. | Зажимы потенциальные | 2 |
8. | Провод со щупом | 2 |
9. | Сумка для переноски комплекта кабелей | 1 |
10. | Руководство по эксплуатации | 1 |
11. | Методика поверки для МКИ | 1 |
