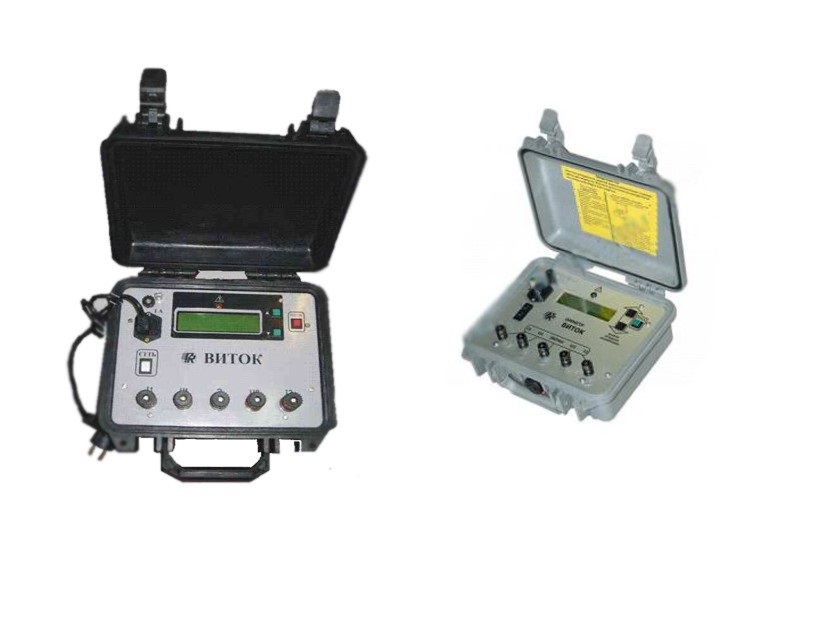

ВИТОК (с комбинированным питанием) - омметр
Описание ВИТОК (с комбинированным питанием)
| ВНИМАНИЕ! Для работы с прибором необходимы измерительные кабели (они не входят в стандартный комплект поставки и поставляются за отдельную плату) |
Омметр ВИТОК предназначен для измерений электрического сопротивления постоянному току обмоток силовых трансформаторов, генераторов и электродвигателей, применяемых в энергетике, промышленности и транспорте.
В омметре Виток предусмотрено медленное спадание измерительного тока после завершения процедуры измерения и индикация безопасного отключения контакторов входного измерительного кабеля от объекта контроля.
Работа и устройство омметра ВИТОК:
Принцип действия омметра основан на определении падения напряжения от протекания через контролируемый объект постоянного тока методом амперметра-вольтметра. Измерение осуществляется по четрыхпроводной схеме.
Результаты измерений индицируются на многофункциональном жидкокристалическом дисплее. Время измерения зависит от индуктивности контролируемого объекта.
Прибор позволяет автоматизировать методы измерения, регламентируемые ГОСТ 3884 и Методическими указаниями ОРГРЭС, заменяет использование комплекса оборудования (аккумулятора, вольтамперметров М2044 или М20510, мостов Р333 или Р3009 и др.) и исключает
| Наименование параметра | Значение |
| Диапазон измеряемых сопротивлений, Ом | 10-6...105 |
| Погрешность измерения сопротивления, % | 0,2 … 0,5 |
| Диапазон рабочих температур, °С | от -5 до + 40 |
| Потребляемая мощность, ВА, не более | 70 |
| Питание прибора от сети частотой 50 Гц, В | 220 |
| Продолжительность непрерывного измерения при работе омметра от встроенного аккумулятора, час, не менее (только для модификации с комбинированным питанием) | 3 |
| Габаритные размеры,мм, не более | 232 х 192 х 111 |
| Масса прибора, кг, не более | 2,8 кг |
Комплект поставки:
- Омметр ВИТОК (с сетевым или комбинированным питанием).
-
Руководство по эксплуатации.
-
Измерительные провода (по заказу).
| Номер варианта исполнения входного кабеля и контакторов |
Контактор |
Трубка |
Длина, м |
|
|
Вариант 1 |
Вариант 2 |
Вариант 1 |
||
|
|
|
||
| Исполнение 2 | + | + | 3 | |
| Исполнение 3 | + | + | ||
| Исполнение 6 | + | + | 5 | |
| Исполнение 7 | + | + | ||
| Исполнение 10 | + | + | 10 | |
| Исполнение 11 | + | + | ||
| Исполнение 14 | + | + | 15 | |
| Исполнение 15 | + | + | ||
| Контактор Вариант 1: | |
|
Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 20 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. |
| Контактор Вариант 2: | |
|
Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. |
| Трубка Вариант 1: | |
|
Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. |
