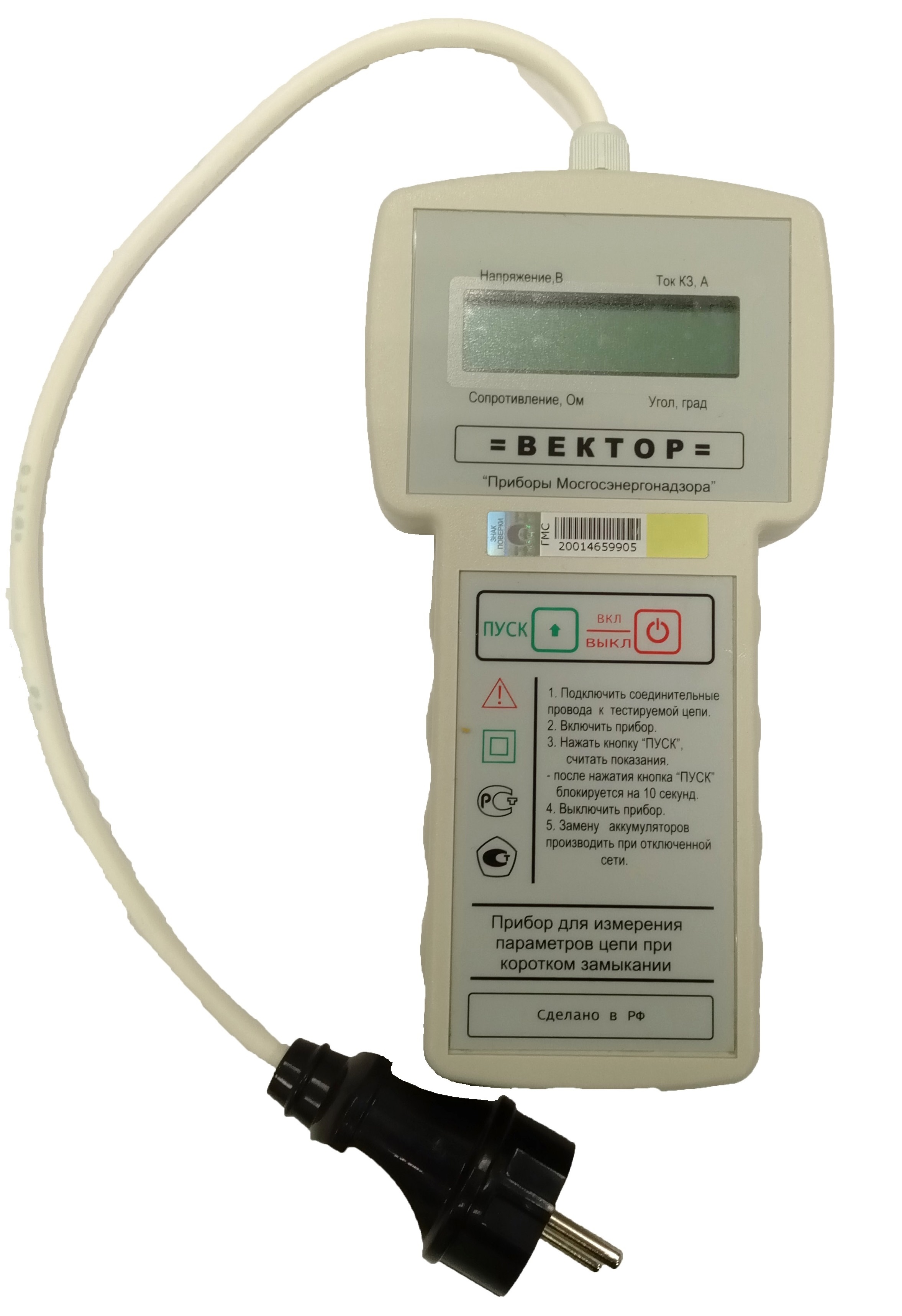

Измеритель тока короткого замыкания - Вектор

Под заказ
Гарантия: 12 мес.
Цена с НДС:273 972 тг.

Прибор предназначен для испытаний электропроводки зданий, при выборе номиналов устанавливаемых автоматических выключателей, а также при ремонтных, профилактических и других работах в электроустановках, находящихся под напряжением.

Прибор "Вектор" обеспечивает:

- измерение действующего значения напряжения электрической сети;

- измерение модуля комплексного сопротивления петли фаза-ноль при тестирующем токе 22А;

- измерение угла сдвига между током и напряжением при тестирующем токе 22А;

- автоматическое вычисление реального значения тока короткого замыкания в тестируемой цепи;

- индикацию измеренных значений до проведения очередных измерений;

- индикацию разряда аккумуляторных батарей;

- блокировку прибора в течение10 сек. после измерения;

- блокировку прибора при критическом нагреве измерительного резистора с индикацией надписи "ПЕРЕГРЕВ";

- автоматическое отключение прибора через 5 минут при отсутствии измерений.


Условия эксплуатации:

Прибор "Вектор" пригоден к эксплуатации при температуре окружающего воздуха от -10°С до +40°С и относительной влажности до 90%.

После транспортировки в зимних условиях перед очередным включением необходимо дать прогреться изделию до комнатной температуры в течение 2-х часов для испарения конденсата.


Технические характеристики:

Параметр Значение
Диапазон измерения напряжения сети (переменное, частотой 50 Гц), В 120 - 250
Погрешность измерения напряжения, % 2
Диапазон измерения угла сдвига между током и напряжением, град. 0 - 90
Погрешность измерения угла сдвига фаз, град ±2
Диапазон измерения модуля комплексного сопротивления, Ом 0,07 - 5
Погрешность измерения модуля комплексного сопротивления, % 5
Вычисляемое значение тока короткого замыкания, А

44 - 3100

(при напряжении сети 220В)

Погрешность значения тока КЗ, % 5
Тестирующий ток, А 22
Длительность тестирующего импульса тока, мсек

40

два периода тока, частотой 50 Гц, в тестируемой цепи

Питание, В 2

Потребляемый ток, мА, не более

 - в дежурном режиме

 - во время измерения

80

100

Время работы без подзарядки аккумуляторных батарей, час. 10
Габаритные размеры, мм 250х110х50
Вес прибора с комплектом аккумуляторов, кг 0,5
Длина измерительных проводов, м 1

Комплект поставки:

- Аккумуляторы GP 1000AA-KC (в приборе) - 2

- Паспорт и руководство по эксплуатации - 1

- Прибор "Вектор" с встроенными калиброванными измерительными проводами - 1

- Чехол для хранения и переноски - 1
