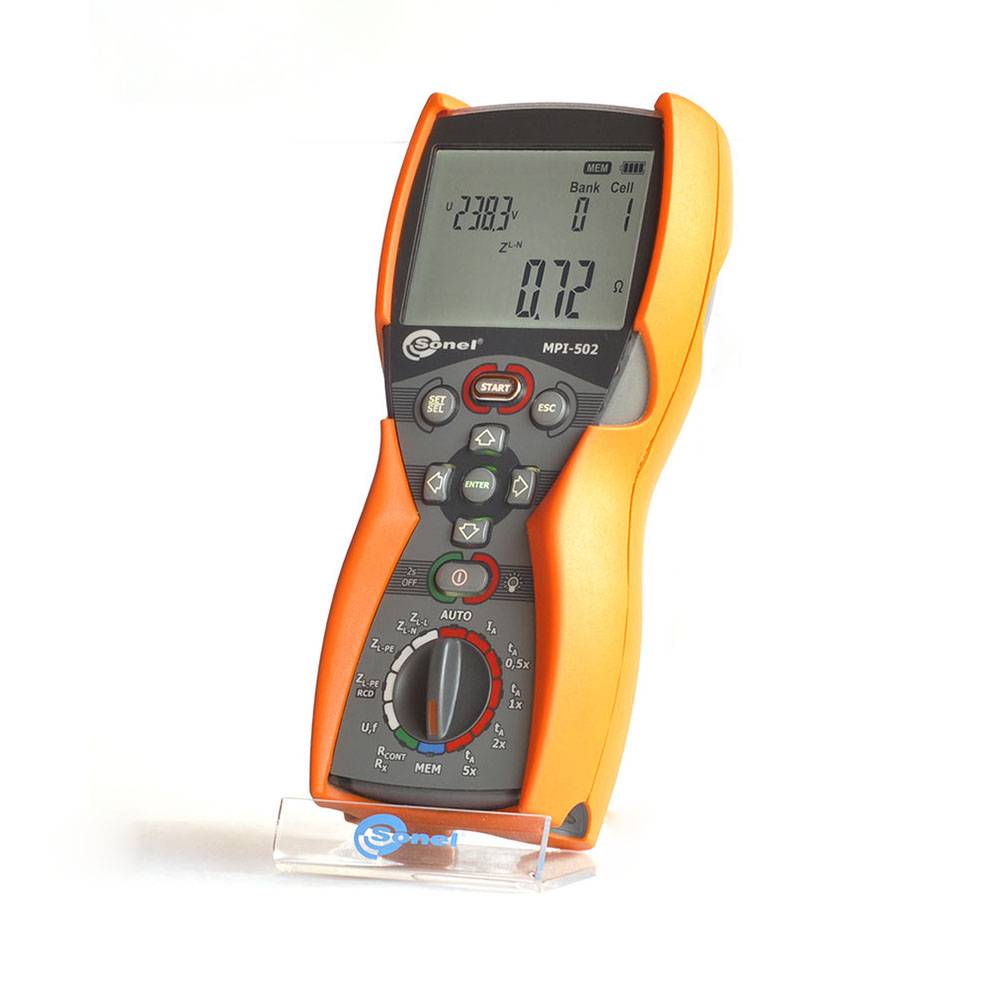

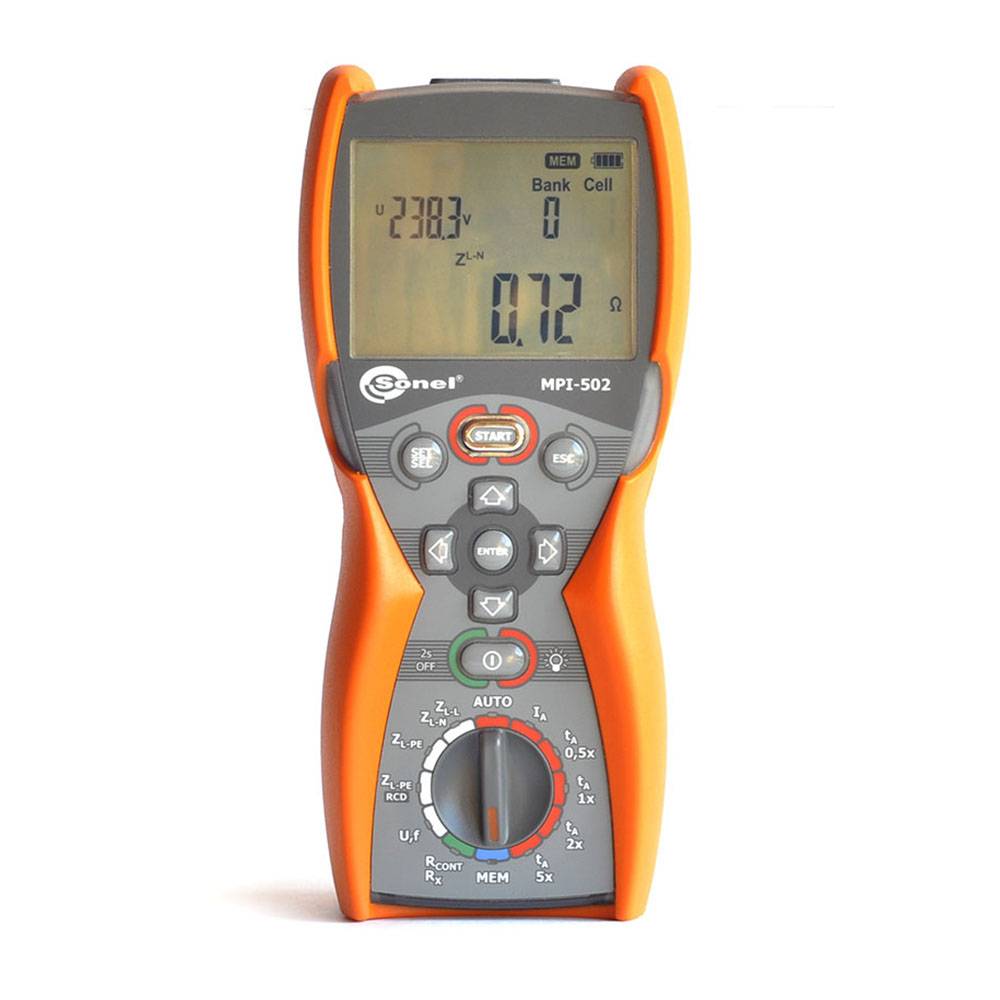

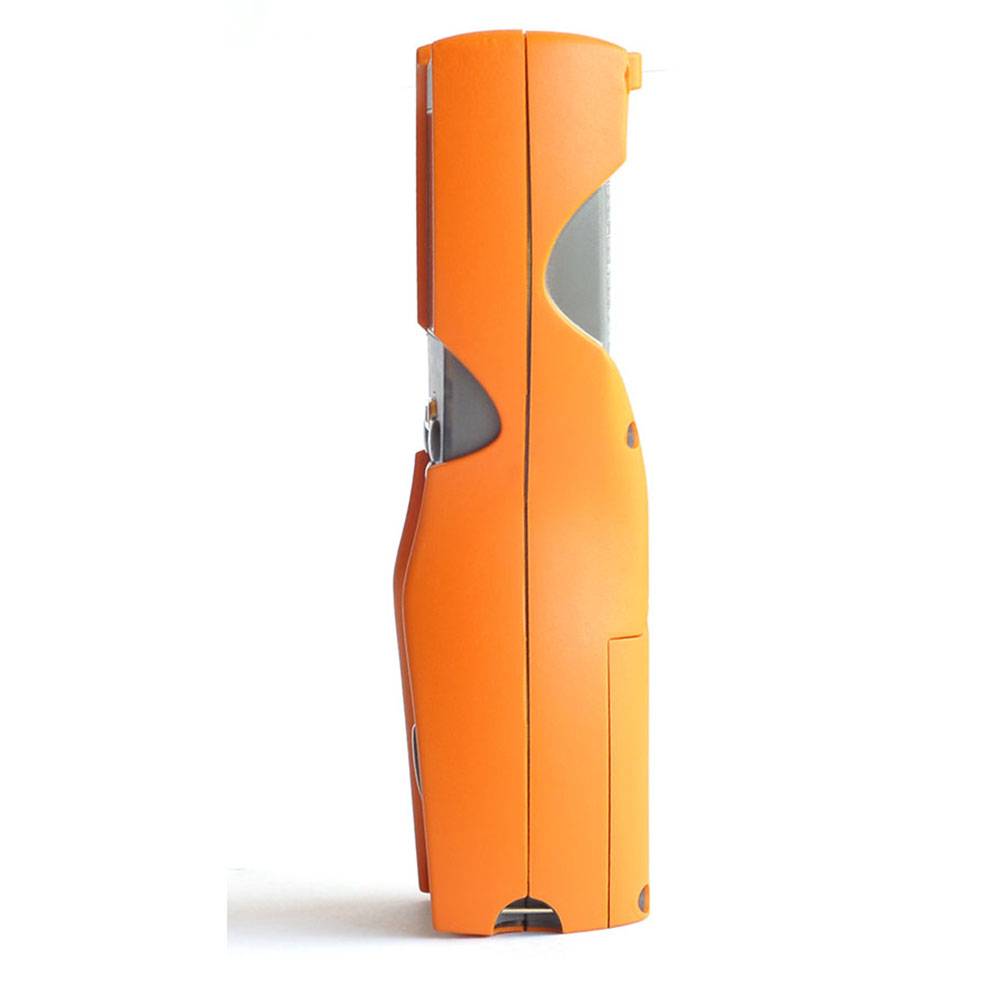

MPI-502 - измеритель параметров электробезопасности электоустановок | Цена, купить в Казахстане

Сохранить
в PDF Отправить
на печать

Под заказ

Производитель: Sonel

Гарантия: 36 мес.

Реестр РК: до 24.01.2019г.

Межповерочный интервал: 12 мес.

Цена по запросу

Оставить заявку

Назначение и область применения измерителя MPI-502:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики измерителя MPI-502:

Измерители параметров электробезопасности электроустановок MPI-502 предназначены для измерения:

Действующего значения фазного и междуфазного напряжения переменного тока;
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
Времени отключения сети при срабатывании УЗО;
Сопротивления защитного заземления;
Напряжения прикосновения относительно номинального дифференциального тока;
Сопротивления защитных проводников;
Электрического сопротивления малым током; Для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
  Для контроля:
- Целостности (наличия) нулевого и защитного проводников (до начала измерений).
  Для проверки: Для запоминания и передачи в компьютер:
- Данных измерений и вычислений.

Дополнительные технические характеристики измерителя MPI-502:

Параметр	Значения
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP67
Питание измерителя	батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА
Температура хранения	-20…+70 °C
Температура рабочая	0…+50 °C
Время до самовыключения	устанавливается в меню прибора
Количество измерений Z, R E или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
Количество измерений R ISO или R CONT (для щелочных батареек)	>2000
Память результатов измерения	990 ячеек, 10000 результатов
Интерфейс	Беспроводной интерфейс OR-1 (USB)
Габариты	220x98x58 мм
Масса	около 1 кг

Основные технические характеристики MPI-502

«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока (True RMS)

Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…500В

Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L

Измерение полного сопротивления петли Z_s
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04)

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Номинальное напряжение работы U_nL-N / U_nL-L:220/380 В, 230/400 В, 240/415 В;

Рабочий диапазон напряжений: 180 ... 270 В (для Z_L-PE и Z_L-n) или 180 ... 460 В (для Z_L-L )

Номинальная частота сети f_n: 50 Гц, 60 Гц;

Рабочий диапазон частоты: 45 ... 65 Гц;

Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс);

Измерение сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 5 е.м.р.) от Z_s
20...199,9 Ом	0,1 Ом	± (5% Z_s + 5 е.м.р.) от Z_s

Расчет и отображение для Z_s< 200 Ом

Измерение ожидаемого тока короткого замыкания I _k

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)

Измерение сопротивления петли короткого замыкания Z_s
Диапазон измерения согласно IEC 61557: 0,51...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.)
200…1999 Ом	1 Ом	± (6% Z_s+ 5 е.м.р.)

Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA;

Номинальное рабочее напряжение U_n: 220 В, 230 В, 240 В;

Рабочий диапазон напряжений: 180…270 В;

Номинальная частота сети f_n: 50 Гц, 60 Гц;

Рабочий диапазон частоты: 45…65 Гц;

Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (6% Z_s + 10 е.м.р.) от Z_s
20...199,9 Ом	0,1 Ом	± (6% Z_s + 5 е.м.р.) от Z_s

Расчет и отображение для величины Z_s< 200 Ом

Показания тока короткого замыкания I_к

Диапазон отображения	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…24,0 кA	0,1 кA

Измерение параметров отключения УЗО

Номинальное напряжение работы U_n: 220 В, 230 В, 240 В;

Рабочий диапазон напряжений: 180…270 В;

Номинальная частота сети f_n: 50 Гц, 60 Гц;

Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения t_A УЗО

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_Δn	0..300 мс	1 мс	± (2% t_A+ 2 е.м.р.)^*
	1 I_Δn	0..300 мс
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn	0..500 мс
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс

^* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)

Измерение сопротивления защитного заземления R_E

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn	0..10% U_B ± 5 е.м.р.
10..99,9 В	0,1 В	0,4*I_Δn	0..15% U_B

Измерение тока отключения I_A для синусоидального дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;

Время протекания тока измерения …………………………. макс. 3200 мс.

Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,4 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	12,0..42,0 мA	0,1 мA	0,4 × I_Δn..1,4 × I_Δn	±10 % I_Δn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA

Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки

Время протекания тока измерения .......................................... макс. 3200 мс.

Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом

Напряжение на открытых зажимах: 4…9 В;

Исходящий ток при R < 2 Ом: мин. 200 мA;

Компенсация сопротивления измерительных проаодников;

Измерение двунаправленным током.

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200…2000 Ом	1 Ом	± (3% R + 3 е.м.р.)

Напряжение на открытых зажимах: 4…9 В;
Исходящий ток < 8 мA;
Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
Компенсация сопротивления измерительных проводов.

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP67
Питание измерителя	батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА
Температура хранения	-20…+70°C
Температура рабочая	0…+50°C
Время до самовыключения	устанавливается в меню прибора
Количество измерений Z, R_E или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
Количество измерений R_ISO или R_CONT (для щелочных батареек)	>2000
Память результатов измерения	990 ячеек, 10000 результатов
Интерфейс	Беспроводной интерфейс OR-1 (USB)

Стандартная комплектация:

	Количество	Индекс
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	1	WAADAWS05
Беспроводной интерфейс OR-1 (USB)	1	WAADAUSBOR1
Зажим «Крокодил» изолированный красный K02	1	WAKRORE20K02
Зонд острый с разъемом «банан» голубой	1	WASONBUOGB1
Зонд острый с разъемом «банан» красный	1	WASONREOGB1
Крепеж «Свободные руки»	1	WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой	1	WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый	1	WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный	1	WAPRZ1X2REBB
Ремень для переноски прибора	1	WAPOZSZE4
Футляр М6	1	WAFUTM6
Элемент питания алкалиновый 1,5V AA LR6	1	#

Дополнительная комплектация:

	Индекс
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	WAADAWS01
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J	WAADATWR1J
Зажим «Крокодил» изолированный красный K02	WAKRORE20K02
Провод измерительный 10 м с разъемами «банан» красный	WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный	WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» красный	WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	#
Соединитель электрический-адаптер AGT-16C	WAADAAGT16C
Соединитель электрический-адаптер AGT-16P	WAADAAGT16P
Соединитель электрический-адаптер AGT-16T	WAADAAGT16T
Соединитель электрический-адаптер AGT-32C	WAADAAGT32C
Соединитель электрический-адаптер AGT-32P	WAADAAGT32P
Соединитель электрический-адаптер AGT-32T	WAADAAGT32T
Соединитель электрический-адаптер AGT-63P	WAADAAGT63P
Элемент питания алкалиновый 1,5V AA LR6	#

Скачать: Руководство по экплуатации

MPI-502 - измеритель параметров электробезопасности электоустановок от ТОО «Патент-Дубль»

Цена по запросу

Производитель: Sonel

Гарантия: 36 мес.

Реестр РК: до 24.01.2019г.

Межповерочный интервал: 12 мес.

Назначение и область применения измерителя MPI-502:

Основные характеристики измерителя MPI-502:

Измерители параметров электробезопасности электроустановок MPI-502 предназначены для измерения:

Действующего значения фазного и междуфазного напряжения переменного тока;
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
Времени отключения сети при срабатывании УЗО;
Сопротивления защитного заземления;
Напряжения прикосновения относительно номинального дифференциального тока;
Сопротивления защитных проводников;
Электрического сопротивления малым током; Для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
  Для контроля:
- Целостности (наличия) нулевого и защитного проводников (до начала измерений).
  Для проверки: Для запоминания и передачи в компьютер:
- Данных измерений и вычислений.
