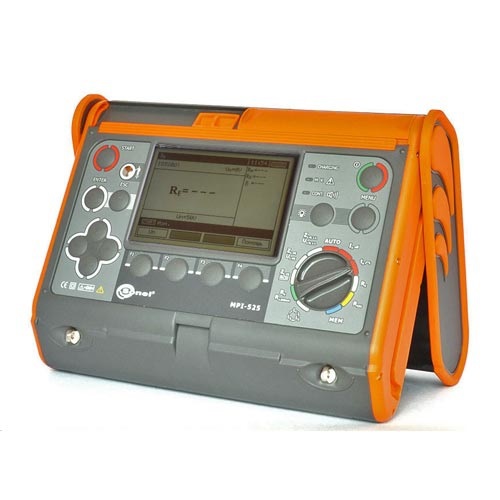

MPI-525 - измеритель параметров электробезопасности электроустановок

Под заказ
Производитель: Sonel
Гарантия: 36 мес.
Реестр РК: до 24.01.2019г.
Межповерочный интервал: 12 мес.
Цена с НДС:1 187 760 тг.

Назначение и область применения измерителя MPI-525

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики измерителя MPI-525:

Измерители параметров электробезопасности электроустановок MPI-525 предназначены для измерения:



  • Действующего значения фазного и междуфазного напряжения переменного тока;
  • Частоты переменного тока
  • Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
  • Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
  • Силы тока отключения УЗО для дифференциального постоянного тока;
  • Времени отключения сети при срабатывании УЗО;
  • Сопротивления защитного заземления;
  • Напряжения прикосновения относительно номинального дифференциального тока;
  • Напряжения переменного тока помех;
  • Сопротивления заземляющего устройства по 3-х полюсному методу;
  • Сопротивления защитных проводников;
  • Электрического сопротивления малым током;
  • Сопротивления электроизоляции.


Для вычисления:

    Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
    Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

    Целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

    Последовательности чередования фаз и перекоса фаз по напряжению.

Для запоминания и передачи в компьютер:

    Данных измерений и вычислений.

Технические характеристики измерителя MPI-525:

  • Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
  • Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
  • Обнаружение опасного напряжения перед началом измерения;
  • Разряд емкости измеряемого объекта;
  • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
  • Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
  • Измерительный ток < 2 мА.

Последовательность фаз

  • Указания последовательности фаз: прямая, обратная;
  • Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
  • Отображение величины межфазных напряжений.

Дополнительные технические характеристики измерителя MPI-525:

                                Параметр                                            Значения
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения -20…+70 °C
Температура рабочая 0…+50 °C
Время до самовыключения 120 секунд
Количество измерений Z, RE или RCD (для щелочных элементов питания) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных элементов питания) >2000
Память результатов измерения 990 ячеек, 57500 результатов
Интерфейс USB
Габаритные размеры, мм 288х223х75
Масса, кг 2,2

Комплект поставки MPI-525

Наименование Количество
1. Прибор 1
2. Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный 1
3. Зонд острый с разъемом «банан» голубой 1
4. Комплект ремней «Свободные руки» 1
5. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 1
6. Зажим «Крокодил» изолированный красный K02 1
7. Кабель сетевой 1
8. Зажим «Крокодил» изолированный красный К05 5kV 1
9. Зонд острый с разъемом «банан» красный 1
10. Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» 1
11. Кабель последовательного интерфейса USB 1
12. Зажим «Крокодил» изолированный жёлтый K02 1
13. Провод измерительный 25 м на катушке с разъемами «банан» красный 1
14. Провод измерительный 1,2 м с разъемами «банан» голубой 1
15. Адаптер автомобильный (12В) 1
16. Провод измерительный 1,2 м с разъемами «банан» красный 1
17. Зонд измерительный для забивки в грунт 30 см 1
18. Футляр L2 1
19. Провод измерительный 1,2 м с разъемами «банан» желтый 1
20. Зажим «Крокодил» изолированный черный K04 5 кВ 1
21. Аккумуляторная батарея NiMH SONEL-07 4,8V 1
22. Измеритель параметров электробезопасности электроустановок MPI-525 - Руководство по эксплуатации 1
23. Измеритель параметров электробезопасности электроустановок MPI-525 - Паспорт 1
24. Провод измерительный 1.8 м экранированный с разъемами "банан" 5 кВ черный 1

Дополнительная комплектация MPI-525


  AGT-16P, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
     AGT-16T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-16С, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-32P, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-32T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-32С, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      AGT-63P, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
      NiMH SONEL-07 4,8V (для MRU-200, MPI-520/525), Аккумуляторная батарея
      OR-1 (USB), беспроводной интерфейс
      TWR-1J, адаптер для тестирования устройств защитного отключения (MPI-51х)
      Адаптер AutoISO-2500, для MPI-525
      Зажим «Крокодил» изолированный голубой К07 5,5 кВ, для MIC-2505/2510/5000, MPI-525
      Зонд измерительный, для забивки в грунт (80 см)
      Методика выполнения измерений, для MPI-525 и MPI-520
      Отсек для батареек LR14, тип C
      Провод измерительный 10 м с разъемами "банан" красный, для MZC-30X, MPI-XXX
      Провод измерительный 20 м с разъемами банан красный, 20 м с разъемами банан красный
      Провод измерительный 25 м на катушке с разъёмами "банан" голубой, для MPI-508/511, MRU-10X, MRP-200
      Провод измерительный 5 м с разъемами банан красный, для MZC-30X, MPI-XXX
      Провод измерительный 50 м на катушке с разъёмами банан желтый, для MRU-xxx, MPI-520/525
      СОНЭЛ Протоколы 2.0, программа автоматического формирования протоколов испытаний электроустановок
      Футляр, для двух зондов (80 см)
