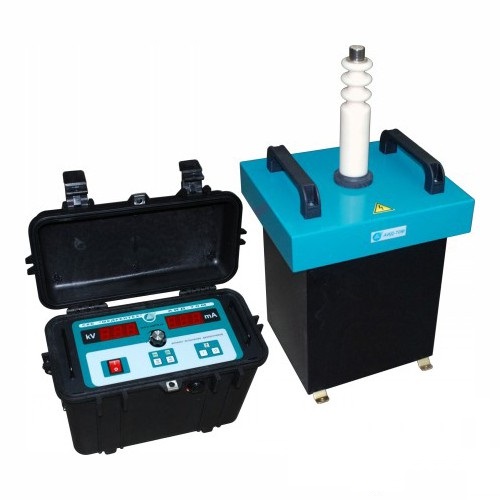

АИД-70М-аппарат испытания диэлектриков

1 450 000 тг.
Реестр РК
до 11.09.2017г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
МЕДРЕНТЕХ
Межповерочный интервал
12 мес.

В наличии

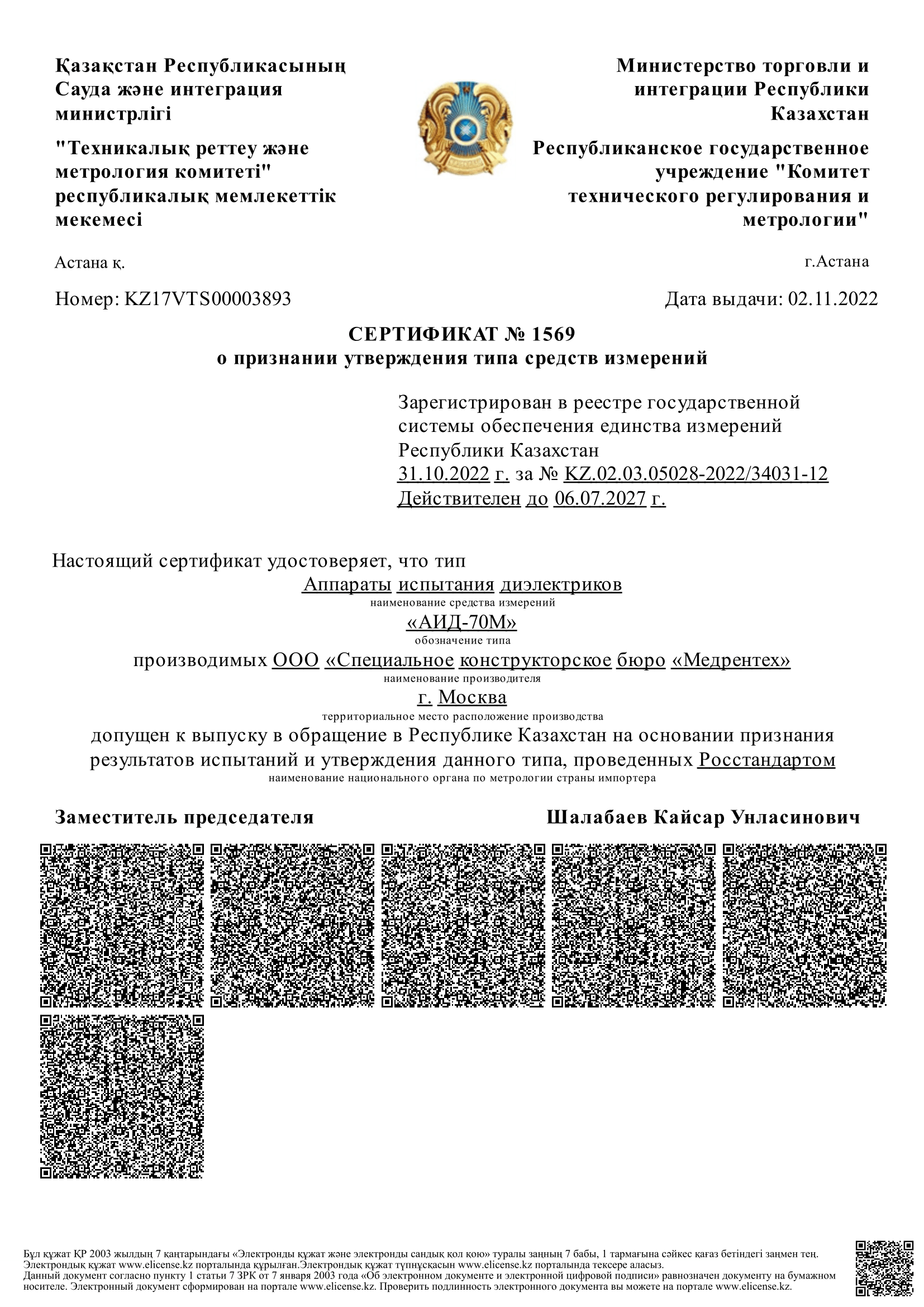

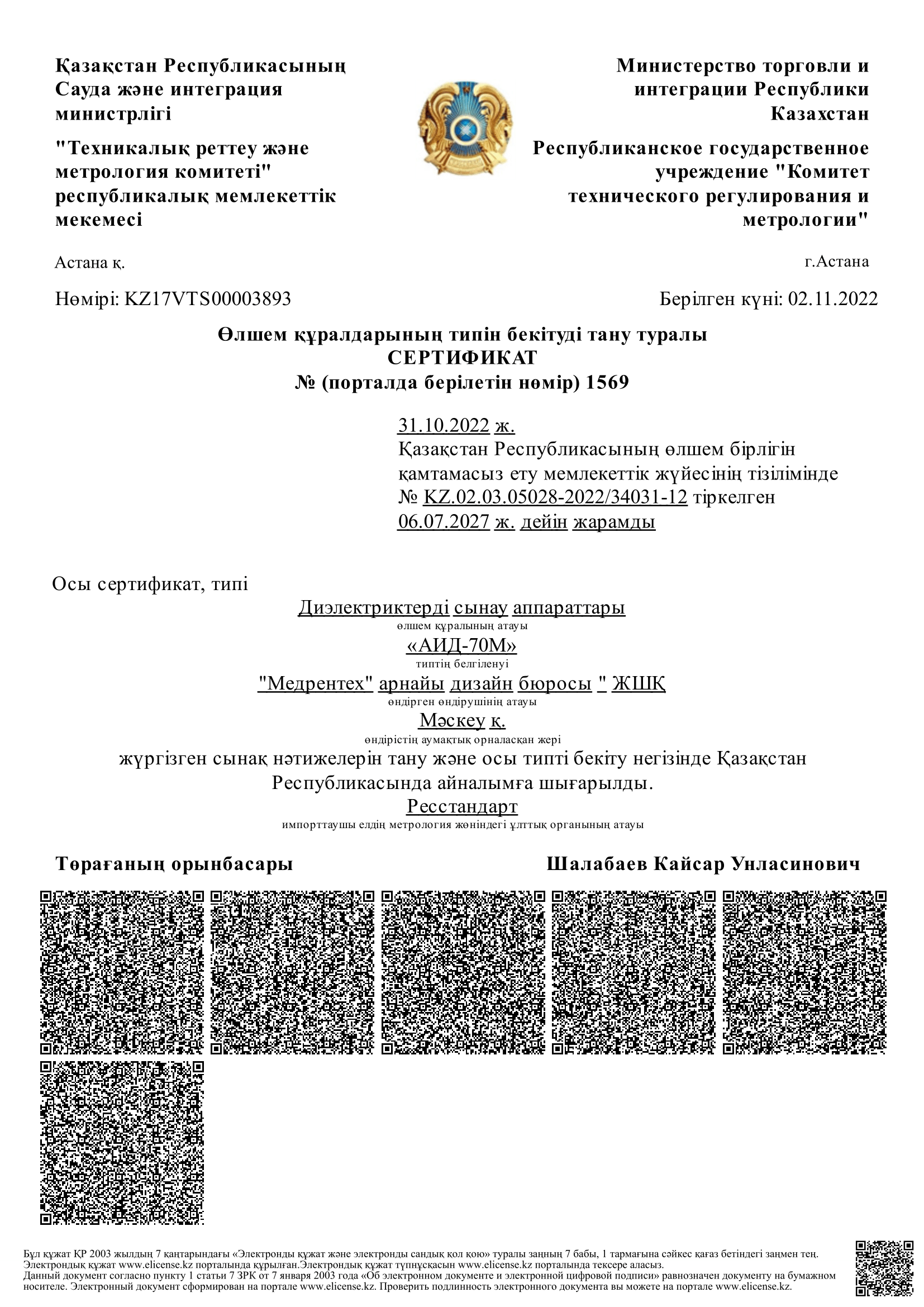

Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение аппарата АИД-70М:

Аппарат АИД-70М предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также устройств, работающих в составе электрических установок высокого напряжения.

Измерение осуществляется посредством подачи на испытуемый объект высоковольтного постоянного или переменного напряжения синусоидальной формы частотой 50 Гц с контролем тока, потребляемого нагрузкой, начиная от десятков микроампер.

Аппарат АИД-70М может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным выходным переменным током до 50 мА и постоянным током до 10 мА.

АИД-70М оснащен современной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.

Отсутствие в конструкции аппаратов испытания диэлектриков АИД-70М штанги защитного заземления связано с наличием автоматического разрядного устройства внутри высоковольтного генератора. Замыкание высоковольтного вывода генератора осуществляется на землю через вторичную обмотку трансформатора, сопротивление которого порядка 95 кОм. Это позволяет произвести быстрый (до 3 сек) и безопасный разряд остаточного емкостного заряда испытуемого объекта даже при напряжениях до 70 кВ. Кроме того, отсутствие остаточного заряда контролируется измерительными приборами аппарата. В зарубежных аналогах данного аппарата разряд емкости кабеля производится аналогичным образом. Обратите внимание, что наличие или отсутствие штанги защитного заземления не исключает обязательного наложения ручной разрядной штанги на высоковольтный вывод генератора.

АИД-70М соответствует требованиям ГОСТ 1516.2-97 (Общие методы испытаний электрической прочности изоляции), соответствует заявленным характеристикам и внесен в Государственный реестр средств измерений за № 34031. Это важный критерий для получения аттестата аккредитации на соответствующую испытательную лабораторию - Постановление Правительства РФ №163 от 24.02.2009 г.

АИД-70 М сертифицирован на соответствие ГОСТ по электробезопасности и электромагнитной совместимости: Сертификат соответствия № РОСС RU.МЕ.65.НО 1142. Аппарат позволяет подключать световую и звуковую индикацию включения высокого напряжения. Интенсивность электромагнитного поля, создаваемого аппаратом АИД-70 М на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях". Киловольтметр и миллиамперметр, установленные в пульте управления аппаратом имеют калибровочное клеймо.

С 3 августа 2009 года товарный знак «АИД» зарегистрирован в Государственном реестре товарных знаков и знаков обслуживания Российской Федерации за номером 385408 (приоритет от 07 декабря 2007 г.) и с этого момента ООО «СКБ «Медрентех» имеет исключительное право на его использование. Обратите внимание, наше предприятие не имеет отношение к предлагаемой сегодня аппаратуре неизвестного происхождения и качества изготовления, обозначаемой с использованием аббревиатуры «АИД-70», за исключением «АИД-70М» и «АИД-70Ц».

АИД-70 М внесен в государственные реестры средств измерений России, Казахстана, Республики Беларусь и продается только с государственной метрологической поверкой.

Основные преимущества аппарата АИД-70 М:

  • Обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне. Относительная погрешность измерения напряжения аппарата АИД 70М соответствует требованиям ГОСТ 1516.2-97 предъявляемым к средствам измерения, разрешенным для испытания электрической прочности изоляции. Эта погрешность позволяет поддерживать испытательное напряжение с значительно большей точностью, чем используемая в аппаратах конкурентов приведенная погрешность.Так, для испытательного напряжения 10 кВ при относительной погрешности 3%, диапазон реальных значений для переменного и постоянного напряжения равен 9,7-10,3 кВ, а при приведенной погрешности, например 2,5%, диапазон реальных значений для переменного напряжения равен 8,7 – 11,3 кВ, для постоянного напряжения 8,2 – 11,8 кВ. Таким образом, аппарат АИД 70М обеспечивает большую точность измерения и поддержания напряжения на заданном уровне во всем диапазоне выходных напряжений, чем продукция других производителей даже с меньшей по абсолютному значению приведенной погрешностью.
  • АИД-70 М измеряет напряжение непосредственно на нагрузке, что по сравнению с другими аппаратами, осуществляющими измерение, особенно на постоянном напряжении, через дополнительно подключаемую диодную вставку, позволяет иметь реальное представление о напряжении на нагрузке и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения.
  • АИД-70М выполнен в герметичном корпусе, обеспечивающем защиту пульта управления от открытого попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях и что не обеспечивают аппараты других производителей, имеющие отверстия, либо жалюзи для вентиляции.
  • АИД-70М оснащен совеременной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
  • АИД-70 М безвреден для персонала - интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".
  • АИД-70М соответствует ГОСТ 1516.2-97 (Общие методы испытаний электрической прочности изоляции), зарегистрирован в Российском и Казахстанском государственных реестрах средств измерений, что позволяет сертифицировать измерительные лаборатории, в состав которых он входит.

Технические характеристики аппарата АИД-70 М:


                                                                Параметр            Значения
Диапазон регулирования напряжения (постоянного/переменного) 0-70 / 0-50 кВ
Ток нагрузки при постоянном/переменном напряжении 10 мА / 50 мА
Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью не более 3%
Защита от превышения максимального напряжения и тока нагрузки
Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока 0-2000 мкА / 0-1000 мкА
Напряжение питания (220±22) В, 50 Гц
Масса установки пульта управления/блока высоковольтного, кг 14/37
Габариты упаковки (ДхШхВ), мм 790х300х660
Вес БРУТТО, кг 58

Комплект поставки АИД-70М

                                                        Наименование             Количество
Пульт управления                     1
Генератор высоковольтный                     1
Кабель сетевого питания                     1
Кабель заземления (пульт)                     1
Кабель заземления (генератор)                     1
Комплект эксплуатационных документов                     1
Методика поверки                     1
Кабель соединительный генератор высоковольтный - пульт управления                     1

Дополнительная комплектация АИД-70М

Наименование
АВН-70, активная высоковольтная нагрузка
КУ-35, штанга разрядная
СКВИЛ-70, кабель для подключения к объектам испытаний установок
УЭП, установка электрозащитная передвижная
ШЗП-110, штанга изолирующая
