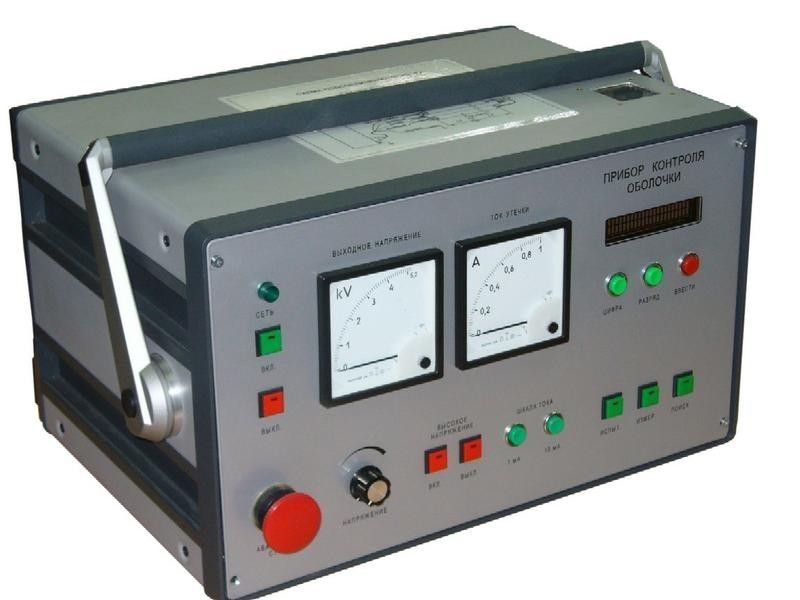

ПКО-10 - прибор контроля оболочки СПЭ-кабелей

ПКО-10 - прибор контроля оболочки СПЭ-кабелей
Гарантия
12 мес.
Производитель
ОбнинскЭнергоТех
  • Описание
  • Характеристики
  • Комплектация

Назначение прибора ПКО-10:

В сегодняшней России самым уязвимым местом кабелей с изоляцией из сшитого полиэтилена (СПЭ-кабелей) является не основная изоляция этих кабелей, а их защитная оболочка. К сожалению, проложить эти кабели аккуратно и с соблюдением технологии могут далеко не во всех организациях. А выход защитной оболочки приводит рано или поздно к разрушению экрана и основной изоляции, из-за чего кабель служит всего несколько лет вместо положенных ему по норме 25 – 30 лет.
Еще одна беда – многие организации, прокладывающие такие кабели, не имеют своего оборудования для испытаний защитной оболочки и не могут своевременно определить её целостность и, в случае необходимости, найти её повреждение. А зачастую и не знают, как это делается. Особенно это характерно для небольших монтажных организаций, которые своих сетей не эксплуатируют и заняты только прокладкой кабельных линий.
Испытания защитной оболочки проводятся при вводе кабеля в эксплуатацию, а далее через каждые 3 – 4 года эксплуатации.

Особенности прибора ПКО-10:

Прибор контроля оболочки ПКО-10 предназначен для решения всех задач, связанных с испытаниями и поиском мест повреждения защитной оболочки СПЭ-кабелей. Эксплуатация прибора очень несложна и не требует от оператора специальных знаний.

ПКО-10 позволяет:

Проводить испытания защитной оболочки постоянным напряжением до 10 кВ;
Проводить предварительное определение места повреждения защитной оболочки петлевым методом;
Проводить точное определение места повреждения защитной оболочки на местности методом шаговых напряжений.


Испытания:

В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть разземлен с обеих сторон!). На экран подается испытательное напряжение до 10 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения.

Предварительное определение места повреждения:

Предварительное ОМП производится петлевым методом за счет определения соотношения сопротивления экрана до места повреждения кабеля к полному сопротивлению экрана. Для определения этих сопротивлений может быть использован ток от 2 до 100 мА – в зависимости от сечения экрана, длины кабеля, уровня помех. Процесс ОМП производится автоматически и с высокой точностью.

Внимание: метод дает достоверный результат при наличии одного повреждения. Если повреждений более одного, определяется расстояние до места повреждения с наибольшей утечкой, точность замера при этом падает.

Точное определение места повреждения на местности:

При протекании тока над местом повреждения направление тока меняет знак. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска (ПП). Оператор перемещает электроды по трассе кабеля, а отклонение стрелки ПП показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения.

Технические характеристики прибора ПКО-10:

                                                                Параметр             Значения
                                                                                   Измерительный блок
Максимальное выходное регулируемое напряжение, кВ 5, 10
Максимальный выходной ток, мА 350, 180
Напряжение питания, В 220, 50 Гц
Максимальная потребляемая мощность, кВА не более 1,5
Диапазон измерения тока утечки, мА 1-10
Продолжительность непрерывной работы, час не менее 8
Диапазон измерения длины кабеля, м 1 – 9999
Габаритные размеры, мм 530х370х280
Масса, кг 26
                                                                                            Прибор поиска
Ручная и автоматическая компенсация ЭДС грунта +
Максимальная чувствительность, мВ 1
Габаритные размеры, мм 170 × 170 × 70
Масса, кг 1,1

Комплект поставки ПКО-10

                                     Наименование                           Количество
1 Измерительный блок                                        1
2 Прибор поиска                                        1
