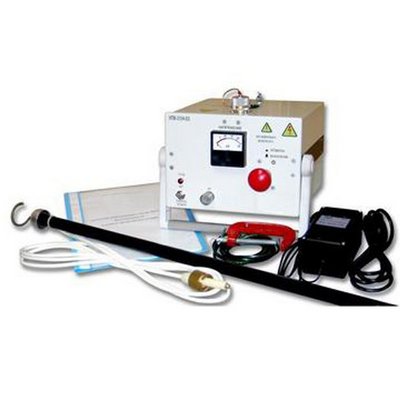

УПК-02Н-03 - указатель повреждения кабеля

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение прибора УПК-02Н-03:

Указатели повреждения кабелей являются малогабаритными переносными автономными приборами оперативного контроля состояния изоляции кабелей (в т.ч. высоковольтных с рабочим напряжением до 10 кВ) длиной до 15 км, а также отдельных узлов высоковольтных сетей (изоляторов и т.п.). Приборы УПК могут эксплуатироваться в полевых и лабораторных условиях. Приборы предназначены для определения дефектного кабеля (выделения направления), позволяют определять вид повреждения («Заплывающий пробой», «Короткое замыкание»), проводить контроль вновь проложенных линий, измерять сопротивление нагрузки при различных величинах напряжения на ней ( УПК-04М ).

Конструкция прибора УПК-02Н-03:

Приборы выполнены в закрытом корпусе, исключающем доступ к элементам под напряжением. Присоединение к нагрузке производится при помощи высоковольтного кабеля и изолирующей штанги. Приборы оснащены устройством автоматической разрядки проверяемого кабеля при снятии напряжения, имеют встроенный указатель напряжения до 20 кВ. Питание – автономное, от встроенного аккумулятора.

Модификации приборов УПК:

Выпускаются три прибора в унифицированном корпусе – УПК-01Н-03 , УПК-02Н-03 , УПК-04М (высоковольтный мегаомметр). В комплект каждого входят изолирующая штанга с кабелем для присоединения прибора к нагрузке, заземляющий проводник со струбциной и зарядное устройство.

Принцип работы прибора УПК-02Н-03:

Принцип работы приборов УПК-01Н-03 и УПК-02Н-03 следующий. Напряжение (нестабилизированное, не менее 17 кВ на холостом ходу) подается на испытываемую нагрузку и измеряется встроенным киловольтметром (в приборе УПК-02Н-03 измеряется также ток нагрузки). У приборов падающая вольт-амперная характеристика, поэтому чем больше утечки, тем меньше напряжение на выходе прибора ( при коротком замыкании оно равно 0). Это и фиксирует киловольтметр.

Характеристики прибора УПК-02Н-03:

  • Напряжение выхода: нестабилизированное, холостой ход не менее 17 кВ,
    При нагрузке 1 мА не менее 10 кВ
  • Время зарядки кабеля длиной до 5 км (1,2 мкф) до напряжения 10 кВ при токе утечки до 1 мА не более 10 сек
  • Вес прибора не более 7 кг
  • Габариты 170х240х270 мм
  • Число рабочих циклов без подзарядки аккумулятора не менее 100.

Прибор УПК-04М (высоковольтный мегаомметр) создан на базе указателя повреждения кабеля УПК-02Н-03 (такие же габариты, вес, питание, соединительная штанга, блок зарядки). От предшественника отличается следующим:

  1. Напряжение выхода – стабилизированное (при токе нагрузки до 200 мкА), выбирается при испытаниях оператором в диапазоне 0,5-15 кВ. Таким образом, прибор годится для испытаний (и измерений сопротивления) как высоковольтной, так и низковольтной аппаратуры.
  2. Прибор измеряет напряжение выхода, ток нагрузки, и СОПРОТИВЛЕНИЕ НАГРУЗКИ, значение которого высвечивается на светодиодном дисплее. Диапазон измерения сопротивлений - 1-999 МОм. В память прибора может быть записано десять измеренных значений сопротивления по желанию оператора.
