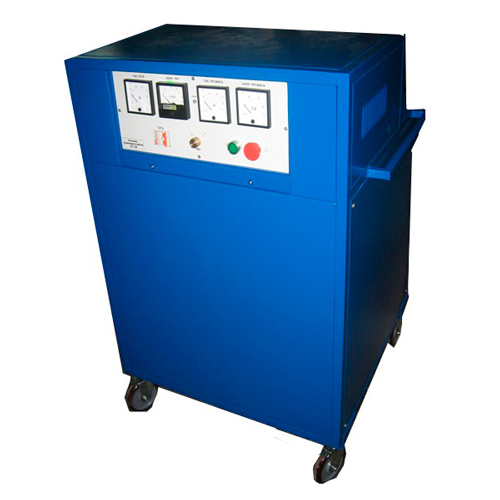

УП-7-3М - установка прожигающая

Гарантия
12 мес.
  • Описание

Назначение установки УП-7-3M:

Установка предназначена для преобразования высокоомных или заплывающих повреждений силовых кабелей 0,4 – 35 кВ в низкоомные с целью создания условия для:

  • определения расстояния до дефекта импульсным методом,
  • точного определения места неисправности звукочастотными установками.

Установка УП-7-3М позволяет создавать проводящий мостик, как между жилами кабеля, так и между жилой кабеля и защитной металлической оболочкой.

Напряжения прожига в пределах одной ступени регулируется автоматически. Чтобы избежать реактивных потерь тока при больших напряжениях прожига три высоковольтные ступени имеют выпрямленное напряжение – остальные переменное.

Технические характеристики установки УП-7-3M:

Параметр Значения
Ток, потребляемый установкой по сети номинальном напряжении питания в режиме «холостой ход», А 5
Ток, потребляемый из сети в режиме прожига при номинальном напряжении питания, А 55±8,25
Выходное напряжение установки в режиме «холостой ход», кВ
1. ступень. переменное ± 15%
2. ступень. переменное ± 15%
3. ступень. переменное ± 15%
4. ступень. выпрямленное ± 15%
5. ступень. выпрямленное ± 15%
6. ступень. выпрямленное ± 15%
0,16 ±0,02
0,45 ±0,07
1,4 ±0,21
5,5 ±0,83
11 ±1,65
22 ±3,3
Ток короткого замыкания на выходе установки, А
1. ступень. переменное ± 15%
2. ступень. переменное ± 15%
3. ступень. переменное ± 15%
4. ступень. выпрямленное ± 15%
5. ступень. выпрямленное ± 15%
6. ступень. выпрямленное ± 15%
65 ±9,75
22 ±3,3
7,8 ±1,17
2,2 ±0,33
1,1 ±0,16
0,55 ±0,08
Максимальная мощность, потребляемая установкой по сети, кВт, не более 12
Время непрерывной работы установки в режиме прожига, (с перерывом 20 мин), не более (мин) 20
Гарнитурные размеры, мм, не более 690х560х1230
Масса, кг, не более 210
