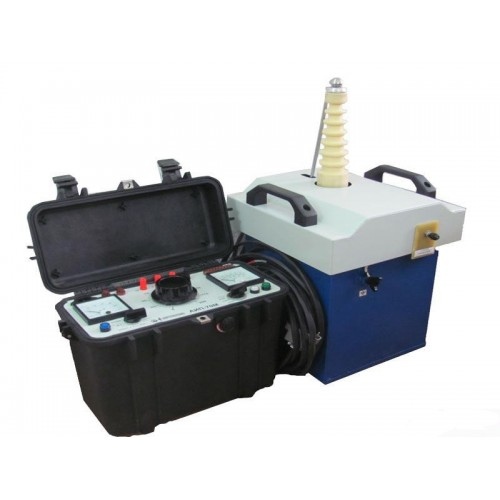

АИП-70М- аппарат испытательно-прожигающий (малогабаритный)

АИП-70М- аппарат испытательно-прожигающий (малогабаритный)
Цена по запросу
Реестр РК
до 05.08.2019г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
Энергоспецтехника
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Аппарат предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной   изоляции силовых кабелей.
Область применения - электросетевые предприятия, обслуживающие электрические сети напряжением от 0,4 до 10 кВ.


Технические характеристики

Рабочий диапазон выходного переменного напряжения (действующее значение), кВ

от 10 до 50

Рабочий диапазон выходного выпрямленного напряжения (амплитудное значение), кВ

от 10 до 70

Предел допускаемой основной приведенной погрешности воспроизведения переменного напряжения в режиме холостого хода, %

±3

Предел допускаемой основной приведенной погрешности воспроизведения выпрямленного напряжения (амплитудное значение) в режиме испытаний объектов с емкостной нагрузкой, %

±3

Предел допускаемой основной приведенной погрешности воспроизведения выпрямленного напряжения (амплитудное значение) в режиме холостого хода, %

±3

Предел допускаемой основной приведенной погрешности измерения тока утечки испытываемого объекта в цепи выпрямленного напряжения, %

±10

Предел допускаемой дополнительной погрешности воспроизведения переменного и выпрямленного напряжений, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочей области, %

±3

Предел допускаемой дополнительной погрешности измерения тока утечки испытываемого объекта в цепи выпрямленного напряжения, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочей области, %

 ±10

Выходной ток в режиме прожига, мА, не менее

20

Потребляемая мощность, кВ·А, не более

2,2

Общая масса, кг, не более

62


  Габаритные размеры

-высоковольтного блока 345х360х665;

-пульта управления 415х220х335;

Комплект поставки АИП-70М

Наименование Количество
1 Блок управления 1
2 Блок высоковольтный с кабелем цепей управления и кабелем цепей измерения 1
3 Кабель сетевой 1
4 Провод защитного заземления 2
5 Руководство по эксплуатации 1
6 Методика поверки 1
7 Комплект ЗИП: вставка плавкая ВП2Б-1-10А 2
