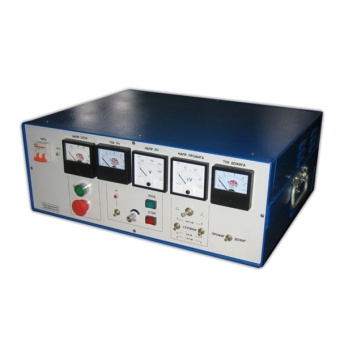

АПУ-2М - установка прожигающая (прожиг-дожиг кабельных линий напряжением до 30 кв, током до 80 а)

АПУ-2М - установка прожигающая (прожиг-дожиг кабельных линий напряжением до 30 кв, током до 80 а)

Производитель
Энергоспецтехника
  • Описание
  • Характеристики
  • Комплектация

Установка прожигающая АПУ-2М (далее «Установка») предназначена для преобразования высокоомных поврежденй силовых кабелей 0.4 – 35 кВ с бумажно-масляной изоляцией в низкоомные устойчивые повреждения, что позволяет однозначно определять место повреждения относительными и абсолютными методами. «Установка» позволяет создавать проводящий мостик между жилами кабеля. Для избегания реактивных потерь тока с выхода «Установки» снимается выпрямленное напряжение. «Установка» имеет шесть ступеней напряжения в положении «ПРОЖИГ» и две ступени в положении «ДОЖИГ». Переключения между ступенями осуществляются без разрыва дуги в момент переключения. В пределах одной ступени имеется возможность плавной регулировки выходного напряжения (тока).


Технические характеристики АПУ-2М

Напряжение питания

220В ±10%, 50Гц или 380В ±10%, 50Гц

Потребляемая мощность, кВт

7,5

Максимальный ток потребления (режим КЗ), А

 32

Максимальное   напряжение на выходе, В

30000

Максимальный ток   дожига, А

80

Ступени прожига:

Максимальное напряжение ступени в режиме «Прожиг»,
  В

Номинальный ток в режиме «Прожиг», А

Ступень 1

30000

2,2

Ступень 2

17000

4

Ступень 3

8000

4,2

Ступень 4

5000

6,4

Ступень 5

1700

8,4

Ступень 6

1000

11

Ступени дожига

Максимальное напряжение ступени в режиме «Дожиг»,
  В

Номинальный ток в режиме «Дожиг», А

Ступень 1

300

55

Ступень 2

180

80

Переключение ступеней

Ручное – дистанционное:
 тумблера или галетный переключатель.

Тип высоковольтного   трансформатора

Маслонаполненный трансформатор

Габаритные размеры, мм, не более

Блок управления 60х55х23 / Силовой блок 60х40х45

Масса, кг, не более

Блок управления 45 / Силовой блок 150


Особенности АПУ-2М:

  1. В качестве источника питания прожигающей установки служит преобраователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД.
  2. Время работы не ограничено
  3. Переключение ступеней осуществляется без разрыва дуги в момент переключения
  4. Возможность начала работы с любой ступени   прожига (при работе с низковольтными кабелями)
  5. Встроенный дожиг

Прожигающая установка может быть выполнена в виде отдельных блоков (управления и силового), а также смонтирована на выкатной тележке в едином корпусе.

Комплектация установки:

  1. Блок управления.
  2. Блок силовой.
  3. Кабель питания – 5 м.
  4. Комплект соединительных кабелей – 2 м.
  5. Провод заземления блоков – 2 шт.
  6. Руководство по эксплуатации

По желанию заказчика, возможна поставка высоковольтных кабелей и барабанов под них.
