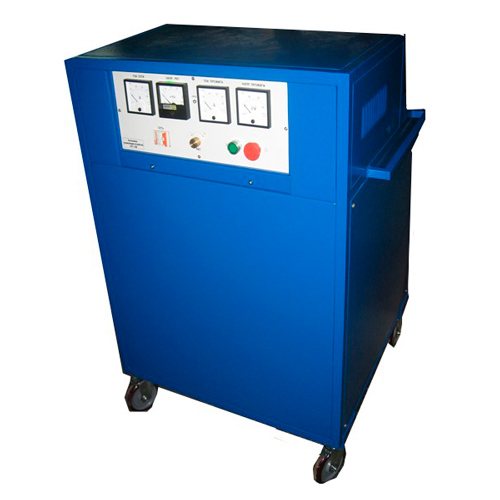

АПУ 1-3М - УСТРОЙСТВО АВТОНОМНОЕ ПРОЖИГАЮЩЕЕ
Устройство предназначено для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применять методы точного определения мест повреждения в кабеле.
Охлаждение трансформатора прожига естественное масляное
В состав устройства входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.
Блок прожигающий имеет 4 ступени выпрямленного напряжения, (25; 5; 1; 0,3 кВ), которые подключаются к нагрузке через развязывающие диоды автоматически, в зависимости от сопротивления нагрузки, без вмешательства оператора.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Напряжение питающей однофазной сети переменного тока частотой 50 Гц, В |
220 ±10% |
|
Средняя величина тока, потребляемого из сети, А |
40 |
|
Максимальное выходное выпрямленное напряжение, кВ |
25 |
|
Максимальный выходной выпрямленный ток, А |
45 |
|
КОМПЛЕКТАЦИЯ |
|
|
Блок управления (габариты, вес) |
386х285х225, 14 кг. |
|
Блок прожигающий(габариты, вес) |
620х605х575, 250 кг. |
|
Регулятор напряжения на базе РОТ-63 (габариты, вес) |
220х230х108, 5,6 кг. |
|
Делитель напряжения (габариты, вес) |
280х40х105, 0.500 кг. |
|
Кабель питания |
10 м. |
|
Провод защитного заземления |
20 м. |
|
Провод рабочего заземления |
20 м. |
|
Провод испытательный |
10 м. |
| Паспорт и руководство по эксплуатации |
1 шт. |
| КОМПЛЕКТАЦИЯ | |
| Блок управления (габариты, вес) | 386х285х225, 14 кг. |
| Блок прожигающий(габариты, вес) | 620х605х575, 250 кг |
| Регулятор напряжения на базе РОТ-63 (габариты, вес) | 220х230х108, 5,6 кг |
| Делитель напряжения (габариты, вес) | 280х40х105, 0.500 кг |
| Кабель питания | 10 м |
| Провод защитного заземления | 20 м |
| Провод рабочего заземления | 20 м |
| Провод испытательный | 10 м |
| Паспорт и руководство по эксплуатации | 1 шт |
- Скачать: Руководство по экплуатации
