ВПУ-60 - высоковольтное прожигающее устройство

ВПУ-60 - высоковольтное прожигающее устройство
Производитель
ОбнинскЭнергоТех
  • Описание
  • Характеристики
  • Комплектация

Описание прибора ВПУ-60:

Высоковольтное прожигающее устройство ВПУ-60 – это прибор, пришедший на смену АИД-60П «Вулкан-М», который снят с производства. ВПУ-60 предназначено для прожига поврежденной изоляции силовых кабелей номиналом 380 В – 10 кВ в диапазоне от 60 кВ до 0. От своего предшественника ВПУ-60 отличается большей мощностью и оптимизированной вольтамперной характеристикой. Эти обстоятельства позволяют существенно повысить эффективность и сократить время высоковольтного прожига. Кроме того, прибор более надежен и более удобен в эксплуатации.

Дополнительной функцией прибора является проведение испытаний постоянным напряжением до 60 кВ.

ВПУ-60 на прожиге может использоваться либо как самостоятельный прибор, либо в связке с малогабаритным прожигающим устройством МПУ-3 «Феникс» (испытательно-прожигающий комплекс ИПК-1). ВПУ-60 через диодную линейку ДЛ-1 подключается к МПУ-3 и работает в качестве четвёртого, высоковольтного источника тока. В составе такого прожигающего комплекса ВПУ-60 обеспечивает прожиг от 60 до 20 кВ, а на более низких напряжениях прожиг осуществляет более мощное МПУ-3.

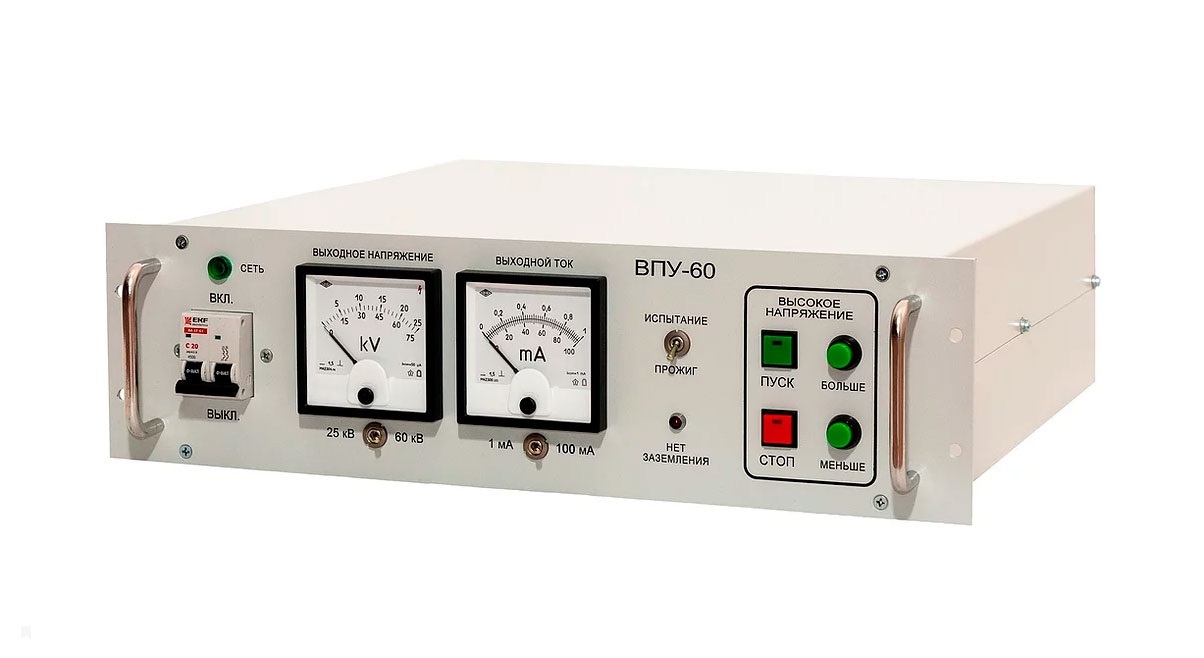

Устройство состоит из высоковольтного блока и силового блока, соединённых между собой кабелем управления. На силовом блоке размещены вольтметр, амперметр и кнопки регулирования напряжения. ВПУ-60 является регулируемым источником напряжения с ограничением тока при увеличении нагрузки или при коротком замыкании. На выходе источника формируется напряжение 1 - 60 кВ и ток до 60 мА (при напряжении 60кВ).

Основные достоинства ВПУ-60:

  • Легкое и компактное;
  • Небольшая потребляемая мощность, возможность работы на прожиг от источника автономного питания ограниченной мощности;
  • Выделяемая мощность больше, чем у других приборов, осуществляющих высоковольтный прожиг (на напряжениях свыше 25 кВ);
  • Способно длительно работать даже при температуре окружающей среды до 40°С;
  • Не боится короткого замыкания.


Технические характеристики ВПУ-60:

Параметр Значение
Напряжение питающей сети однофазного переменного тока, В 180 - 250
Частота питающей сети, Гц 50 - 60
Максимальная потребляемая мощность, кВА, не более 4
Выходное напряжение (постоянное), кВ 1 - 60
Выходной ток при напряжении 60 кВ, мА До 60
Габаритные размеры, мм:
- Высоковольтный блок 490х420х130
- Силовой блок 250х250х750
Масса, кг
- Высоковольтный блок 16
- Силовой блок 20

Рабочие условия эксплуатации:

- Температура окружающего воздуха, °С от -30 до +40
- Относительная влажность воздуха, % 80 при +25°С


Комплект поставки:

Высоковольтный блок 1шт.
Силовой блок 1шт.
Кабель управления 1шт.
Руководство поэксплуатации 1шт.
