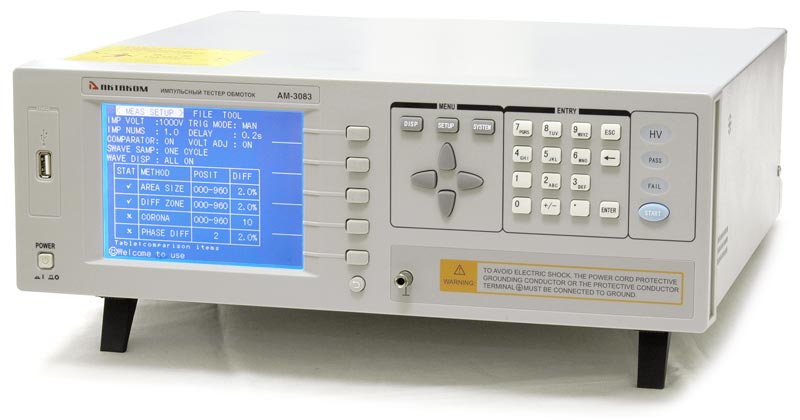

Импульсный тестер обмоток АМ-3083

Под заказ
Производитель: АКТАКОМ
Гарантия: 14 мес.
Цена по запросу

Программируемый импульсный тестер обмоток АМ-3083 обеспечивает высокоскоростную обработку измерений. Он просто незаменим при проведении пуско-наладочных, планово-предупредительных и ремонтных работ на производстве и организации исследований в лабораторных условиях.

Прибор оснащён удобной панелью управления, в которую входят кнопки перемещения курсора, вызова рабочего экрана, меню измерений и системного меню, ввода и редактирования числовых значений и имён файлов. Особенностью данного прибора является наличие удобного многофункционального меню с правой стороны экраны для управления доступными параметрами в разных режимах работы.



Функциональные возможности АМ-3083:

Результат испытания отображается в виде токовой осциллограммы импульсного отклика в режиме напряжение, время и частота и сравнения ее с эталонной формой 4-мя способами:

- Сравнение по размеру площади (AREA SIZE)

Метод основан на том факте, что размер площади колебания пропорционален потерям энергии в обмотке, вызванных коротким замыканием между слоями.

- Сравнение по отличию площадей (DIFFERENTIAL AREA)

Размер части отличия площадей отражает значение индуктивности и потерь полной энергии. Метод особенно эффективен, когда индуктивность между эталонной обмоткой и тестируемой различна и является основной причиной проблем.

- Сравнение коронного разряда (CORONA DISCHARGE)

АМ-3083 обнаруживает высокочастотную энергию (мощность, интенсивность) коронного разряда Возникновение коронного разряда говорит о появлении в изоляции межрядовых пробоев обмоток трансформатора, что приводит к искрению части обмотки, уменьшению индуктивного сопротивления катушек, повышению плотности тока в обмотке, росту tg δ и дополнительному разогреву диэлектрика (трансформаторного масла).

- Сравнение по отличию периодов (PHASE DIFFERNTIAL)



АМ-3083 измеряет разницу периодов эталонного и тестируемого колебаний, характеризующую потери энергии на нагрев проводов обмотки, обладающих активным сопротивлением, на излучение электромагнитных волн в окружающее пространство и потери в диэлектриках.



Технические характеристики:

- Выходное импульсное напряжение: 300 В…3000 В

- Разрешение 50 В

- Тестовый импульс энергии: < 90 мДж

- Индуктивность: от 10 мкГн

- ЖК-дисплей, 320х240 точек

- Область отображения формы сигнала: 240х200 точек

- Входное сопротивление: 10 МОм

- Скорость измерения:

o 5.5 измер./сек. (Дисплей формы сигнала выключен)

o 3.3 измер./сек. (Дисплей формы сигнала включен)

- Измерение формы сигнала: напряжение, время, частота

- Графическое отображение формы сигнала

- Функция ZOOM для обработки диаграмм

- Внутренняя память на 60 значений, более 500 значений на USB–диск

- Функция вывода статистики полученных данных

- Режим синхронизации: внутренний/ручной/External/Bus

- Программируемый уровень запуска

- Интерфейсы: RS-232, Handler, GPIB(опция)

- Блокировка клавиатуры паролем

- Рабочая температура: 0...+40 °С при относительной влажности не более 90 %

- Питание: 198 В…242 В (47,5 Гц…63 Гц)

- Мощность: 40 ВА

- Габаритные размеры: 350х135х400 мм

- Масса: 7,2 кг



Комплектация:

- Прибор

- Измерительные щупы

- Интерфейсная плата Handler

- Педаль

- Руководство по эксплуатации

- Высоковольтный тестовый пробник АСА-3035 (опция)
