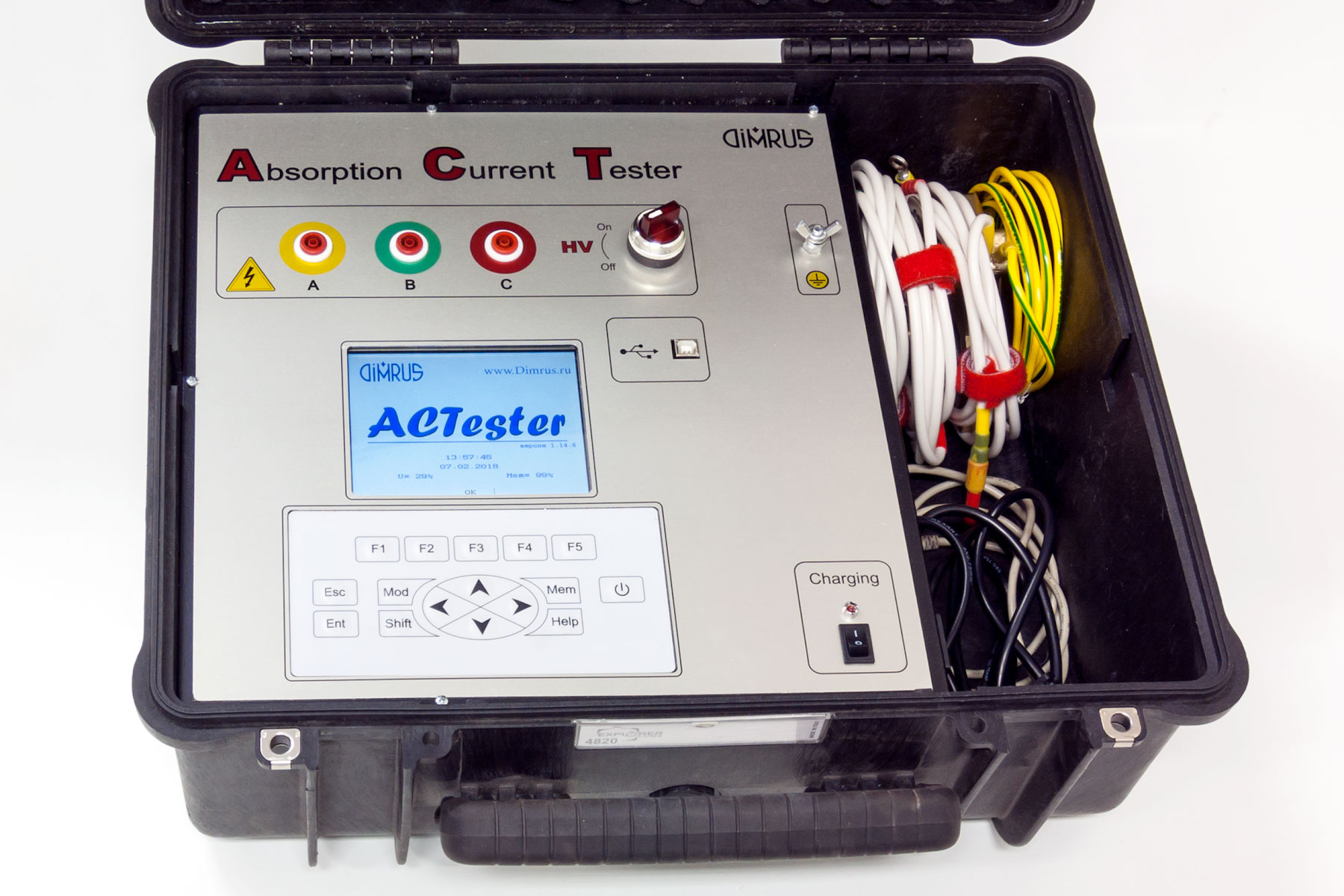

ACTester - прибор контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования

Под заказ
Гарантия: 12 мес.
Цена с НДС:88 798 тг.

Назначение прибора ACTester:

Переносный прибор ACTester (Absorption Current Tester) предназначен для контроля параметров изоляции различного высоковольтного оборудования.

Прибор может быть использован для контроля и оценки остаточного ресурса изоляции:

  • Кабельных линий с бумажно–масляной изоляцией и изоляцией из сшитого полиэтилена;
  • Статоров высоковольтных двигателей и генераторов;
  • Силовых трансформаторов.

В приборе ACTester технически и программно реализованы три различных, но взаимодополняющих друг друга, метода диагностики состояния изоляции, основанных на контроле токов абсорбции:

  1. Определение коэффициентов абсорбции KАБ-60/15 и поляризации KПОЛ-600/60 при заряде изоляции постоянным током;
  2. Контроль возвратного напряжения изоляции после отключения источника постоянного тока (метод вольтметра);
  3. Контроль тока релаксации в изоляции после отключения источника постоянного тока (метод микроамперметра).

Полный цикл определения параметров изоляции включает в себя:

  1. Заряд изоляции постоянным током до 15 минут (метод 1);
  2. Снятие заряда с геометрической емкости контролируемого объекта 1 – 2 секунды;
  3. Контроль перераспределения зарядов в изоляции или в режиме вольтметра или амперметра, длительностью до 15 минут.

Пользователь может выбрать для испытаний объекта один любой метод или использовать комбинацию определения коэффициента абсорбции и поляризации с одним разрядным методом.

Для заряда изоляции контролируемого оборудования в приборе ACTester имеются три независимых высоковольтных источника постоянного тока. Это сделано для того, чтобы можно было одновременно производить испытания трехфазной изоляции в различных измерительных схемах. Поскольку одно измерение, включающее в себя заряд и разряд контролируемой изоляции, занимает длительное время, это позволяет в три раза сократить время проведения испытаний.

Основные технические параметры прибора ACTester:

Параметр Значения
Напряжение встроенного источника для заряда изоляции 1 или 2 кВ
Количество независимых источников в приборе 3
Максимальный зарядный ток каждого источника 2 мА
Диапазон измеряемых токов релаксации в изоляции 1 нА - 2,6 мкА
Диапазон рабочих температур -10 - +50 о C
Габаритные размеры комплекта прибора в кейсе 300 х 360 х 180 мм
Вес прибора в комплекте 8 кг
Питание прибора 220В / аккумулятор
Время работы от встроенного аккумулятора до 6 часов
