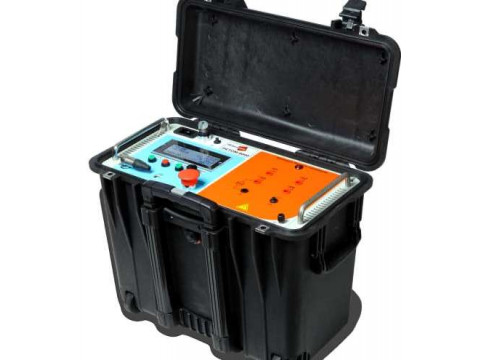

ИТА-1М - прибор контроля качества твердой изоляции электроустановок по измеренной динамике токов абсорбции

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение прибора ИТА-1М:

Прибор ИТА-1М предназначен для контроля качества твердой изоляции электроустановок (ТИЭ). Диагностические функции ИТА-1М основаны на измерении зависимости I АБС =f(t), величины тока абсорбции I АБС в ТИЭ от времени приложения к ней фиксированного по величине испытательного напряжения постоянного тока. Затем к I АБС =f(t) применяют известные критерии, по которым выполняют косвенную оценку состояния ТИЭ по следующим критериям: «Хорошее»; «Удовлетворительное»; «Неудовлетворительное»; «Критическое». Ниже приведены основные характеристики ИТА-1М .

Технгические характеристики прибора ИТА-1М:

Параметр Значения
Испытательное напряжение постоянного тока
- уровень 1, U 01 ИСП , В
- уровень 2, U 02 ИСП , В

1000 ±30
2500 ±75
Диапазон измерения тока каналами А, В и С, I, А 3 x10 -9 ? 2,5 x10 -5
Погрешности измерения тока, d I 0 ,% ± [5 + 5,5·10 -3 ? (I К /I Х -1)]
Габаритные размеры, мм, не более 265 ? 190 ? 95
Масса, кг, не более 2,5
Питание: напряжение, U, В; (частота, Гц) 220 ±11, (50 ±0,5)
Общая потребляемая мощность, Вт, не более 15
Средний срок службы, лет, не менее 5
Выделенный канал измерения сопротивления 0,040 ? 400 ГОм
Выделенный токовый канал, А (0,003 ? 140)?10 -6
Выход на рабочий режим 0,1 сек

Основные отличия от аналогов:

  • Возможность обнаружения очень опасного дефекта (желто-бурого налета на внутренней поверхности покрышки вводов), что недоступно для других средств измерений и методов диагностики;
  • Реализована защита от атмосферных осадков;
  • Введена регламентируемая последовательность измерений токов I АБС , позволяющая достоверно локализовать дефектную изоляцию диагностируемого оборудования;
  • Увеличена степень помехозащищенности;
  • Повышена безопасность эксплуатации;
  • Измерение в течение до 20 минут зависимости I АБС =f(t) позволяет с высокой гарантией выявить в твердой изоляции дефекты на начальной стадии их развития;
  • Четыре канала одновременного измерения величины тока абсорбции и один канал измерения величины приложенного испытательного напряжения.

Показатели конкурентоспособности:

Показатели конкурентоспособности требуют внимательного анализа.

Во-первых, в 2009 г исполняется 10-и летний юбилей с момента натурных испытаний первого варианта «ИТА» , комплектуемого персональным компьютером. Последующие годы эксплуатации нескольких модифицированных версий «ИТА-1К» позволили накопить как опыт эксплуатации средства измерений тока абсорбции в твердой изоляции, так и базу данных, использованную при формировании критериев оценки текущего состояния твердой изоляции, которые позволили нам объективно оценить текущее состояние твердой изоляции и предотвратить аварийную ситуацию на нескольких электроустановках различного класса напряжений.

Во-вторых, последняя версия «ИТА-1М» в микропроцессорном варианте исполнения лишена того очевидного недостатка, которым обладала аппаратура ИТА-1К , а именно, приблизительно в 4 раза (с 9 кг до 2,5 кг) снижена масса эксплуатируемого «ИТА-1М» и, как следствие, повышена оперативность (приблизительно в 2 раза по сравнению с ИТА-1К ) и безопасность выполнения измерений с подъемом на высоту.

В-третьих, в 2008 г ИТА-1М , приобрел новый, имеющий правовую защиту, исключительно ценный диагностический показатель, - способность оценки состояния твердой изоляции тех элементов электроустановки, к которым, из-за конструктивных особенностей электроустановки, невозможно непосредственное подключение любого средства измерений или диагностики.

В-четвертых, за десять лет, разработчиками средств измерений типа «ИТА» и интенсивными их пользователями, накоплен уникальный опыт диагностики состояния твердой изоляции электроустановок по динамике токов абсорбции, который, как элемент авторского сопровождения прибора ИТА-1М , передается потенциальному его Пользователю. А это гарантирует успешную и продуктивную эксплуатацию ИТА-1М при диагностике состояния твердой изоляции электроустановок различного класса напряжений и функционального назначения.

Правовая защита Прибора ИТА-1М подтверждена утвержденной заявкой на изобретение 2008146369. Устройство контроля качества твердой изоляции электроустановок с решением о выдаче патента, а это гарантирует, что приведенный выше пункт «в-третьих» не может быть реализован ни в одном из аналогов прибора ИТА-1М .

Надеемся, что Вам, как потенциальному Пользователю средства диагностики состояния твердой изоляции по динамике токов абсорбции, не составит большого труда провести сопоставительный анализ технических показателей и диагностических качеств ИТА-1М с рекламируемыми аналогами и сделать правильный выбор.
